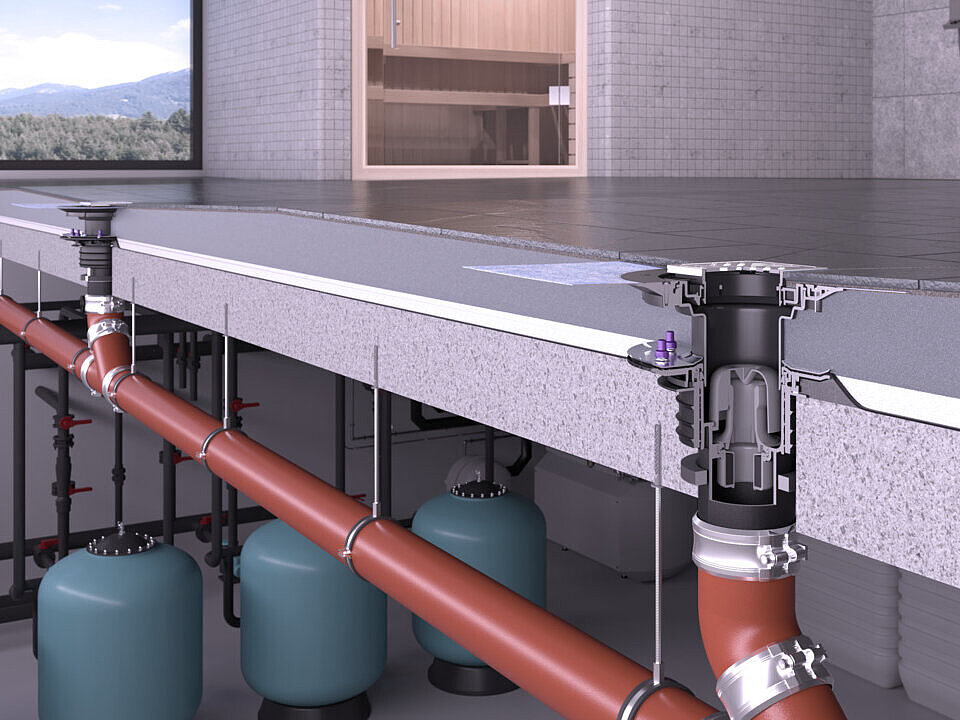

Un’innovazione che impone nuovi standard: per il nostro scarico a pavimento/soffitto Ecoguss ci affidiamo per la prima volta all’omonimo materiale composito appositamente sviluppato autonomamente, che combina i vantaggi specifici del materiale plastico e del metallo. Il modello Ecoguss rappresenta quindi un’alternativa economica e semplice da usare ai comuni scarichi in ghisa grigia. Allo stesso tempo offre grandi vantaggi in fatto di igiene e protezione sonora e antincendio ed è quindi adatto agli edifici pubblici quali hotel, ospedali o piscine.
Il modello Ecoguss è disponibile a scelta con uscita verticale o orizzontale e in diverse larghezze nominali da DN 50 a DN 100.
![Dettaglio del corpo base Ecoguss Dettaglio del corpo base Ecoguss](/fileadmin/Bilder/Produkte/04_Ablauftechnik/Image/Ecoguss-Detail-1.jpg)
Il meglio di due mondi: gli scarichi a pavimento in Ecoguss
Resistenza, comodità, pulizia – questo è quello che offre il nostro materiale composito ad alta tecnologia Ecoguss. Questo materiale innovativo unisce i vantaggi del materiale plastico e del metallo: è tre volte più leggero della ghisa, è resistente alle temperature e alle sollecitazioni chimiche e meccaniche. Inoltre, il materiale Ecoguss è resistente alla corrosione ed estremamente igienico – grazie alla sua superficie liscia e priva di rivestimenti, che impedisce la formazione di incrostazioni e garantisce quindi un grande effetto autopulente.

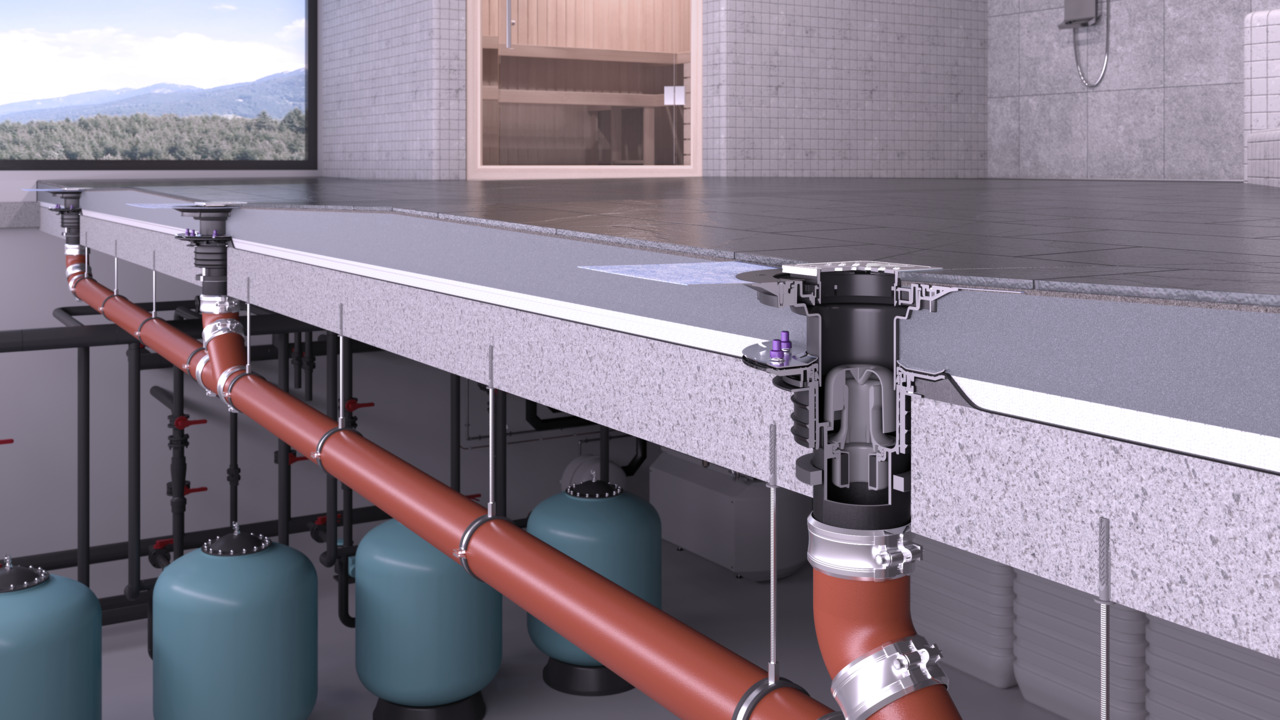

I più elevati standard di protezione antincendio
In caso d’incendio, gli scarichi idrici rappresentano un rischio, in quanto il fuoco può penetrare in altre parti dell’edificio attraverso i tubi di scarico. Per la protezione, i nostri scarichi possono essere equipaggiati con l’inserto antifuoco e antifumo Fire-Kit o con la guarnizione passante Quick-Fit con protezione antincendio integrata. Non appena il fuoco penetra nel corpo dello scarico, la massa di protezione antincendio in esso contenuta si dilata e chiude il raccordo per tubi, impedendo la propagazione di fiamme e fumo. Tanto Fire-Kit quanto Quick-Fit soddisfano la classe di resistenza al fuoco R 120.
![Scarico a pavimento Ecoguss con alto effetto di isolamento acustico Scarico a pavimento Ecoguss con alto effetto di isolamento acustico](/fileadmin/Bilder/Produkte/04_Ablauftechnik/Produkte/Schallschutz.jpg)
Effetto di isolamento acustico scientificamente provato
Il materiale Ecoguss è stato testato dall’istituto Fraunhofer per quanto riguarda il suo effetto di isolamento acustico. Le misurazioni hanno portato a valori ≥ 16 dB(A) a norma DIN 4109 e ≥ 14 dB(A) a norma VDI 4100 SST III. Il materiale Ecoguss ha quindi un effetto insonorizzante dimostrato.
Scarico per progetti Ecoguss
Uscita verticale
Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
---|---|---|---|---|---|---|

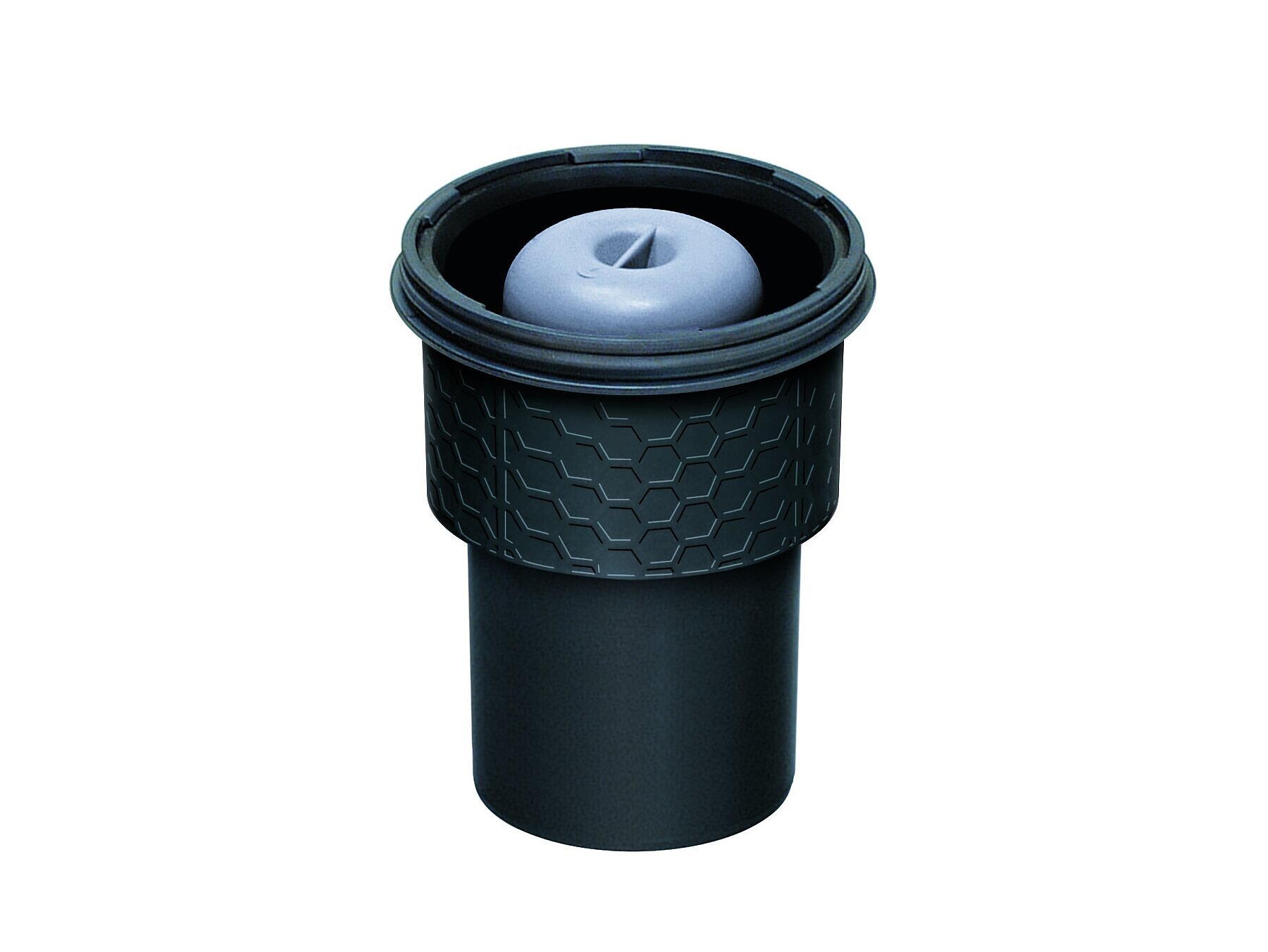

48411.11![]() | K 3 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48411.11 | Mostra |
48411.51![]() | K 3 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48411.51 | Mostra |
48411.53![]() | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48411.53 | Mostra |
48411.63![]() | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48411.63 | Mostra |
48458.11![]() | K 3 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48458.11 | Mostra |
48458.51![]() | K 3 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48458.51 | Mostra |
48458.53![]() | L 15 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48458.53 | Mostra |
48458.63![]() | L 15 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48458.63 | Mostra |
48478.11![]() | K 3 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48478.11 | Mostra |
48478.51![]() | K 3 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48478.51 | Mostra |
48478.53![]() | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48478.53 | Mostra |
48478.63![]() | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48478.63 | Mostra |
48483.11![]() | K 3 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48483.11 | Mostra |
48483.51![]() | K 3 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48483.51 | Mostra |
48483.53![]() | L 15 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48483.53 | Mostra |
48483.63![]() | L 15 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48483.63 | Mostra |
Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
---|---|---|---|---|---|---|
48611.11![]() | K 3 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48611.11 | Mostra |
48611.51![]() | K 3 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48611.51 | Mostra |
48611.53![]() | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48611.53 | Mostra |
48611.63![]() | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48611.63 | Mostra |
48658.11![]() | K 3 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48658.11 | Mostra |
48658.51![]() | K 3 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48658.51 | Mostra |
48658.53![]() | L 15 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48658.53 | Mostra |
48658.63![]() | L 15 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48658.63 | Mostra |
48678.11![]() | K 3 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48678.11 | Mostra |
48678.51![]() | K 3 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48678.51 | Mostra |
48678.53![]() | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48678.53 | Mostra |
48678.63![]() | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48678.63 | Mostra |
48683.11![]() | K 3 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48683.11 | Mostra |
48683.51![]() | K 3 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48683.51 | Mostra |
48683.53![]() | L 15 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48683.53 | Mostra |
48683.63![]() | L 15 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48683.63 | Mostra |
Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
---|---|---|---|---|---|---|

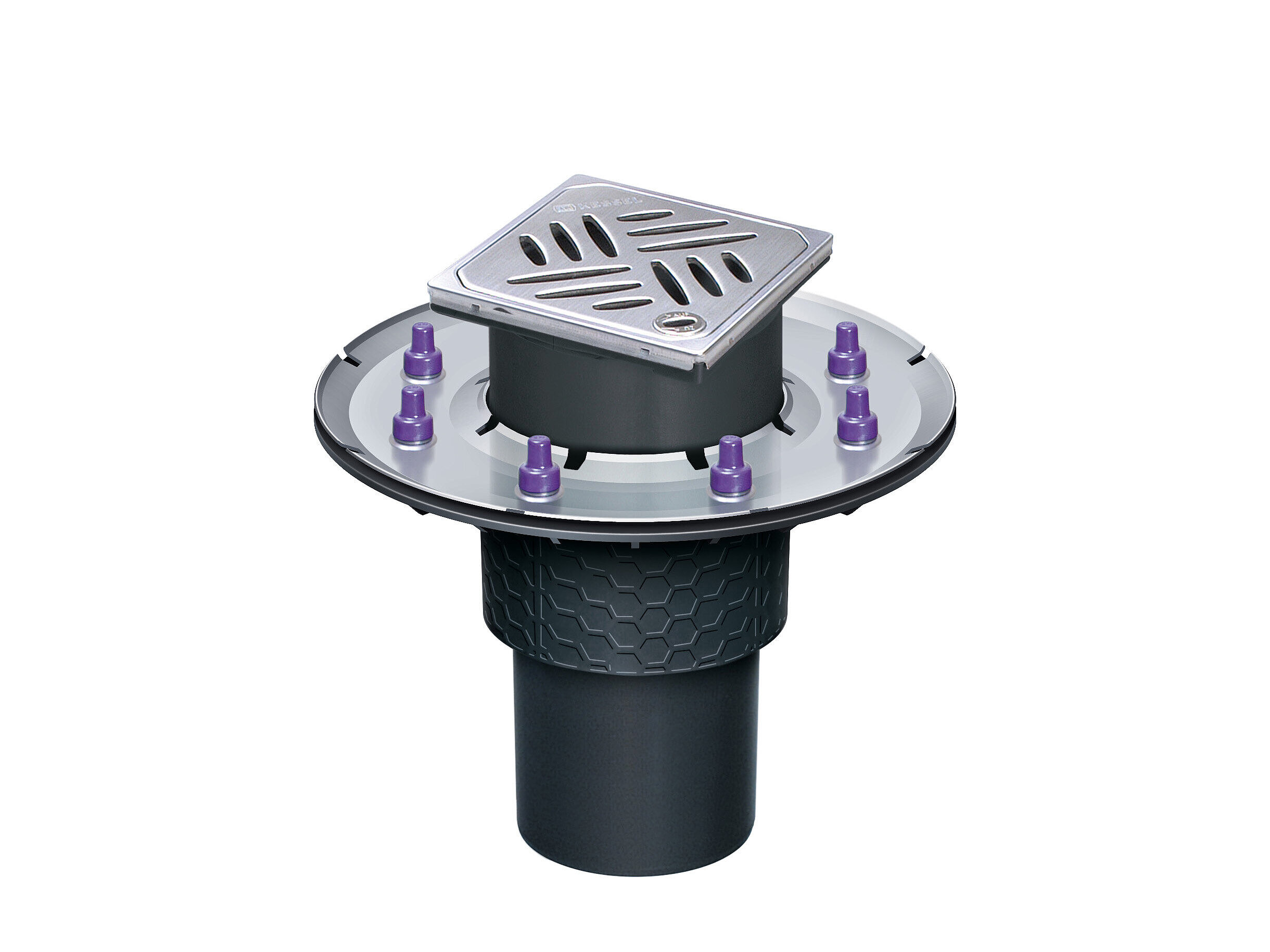

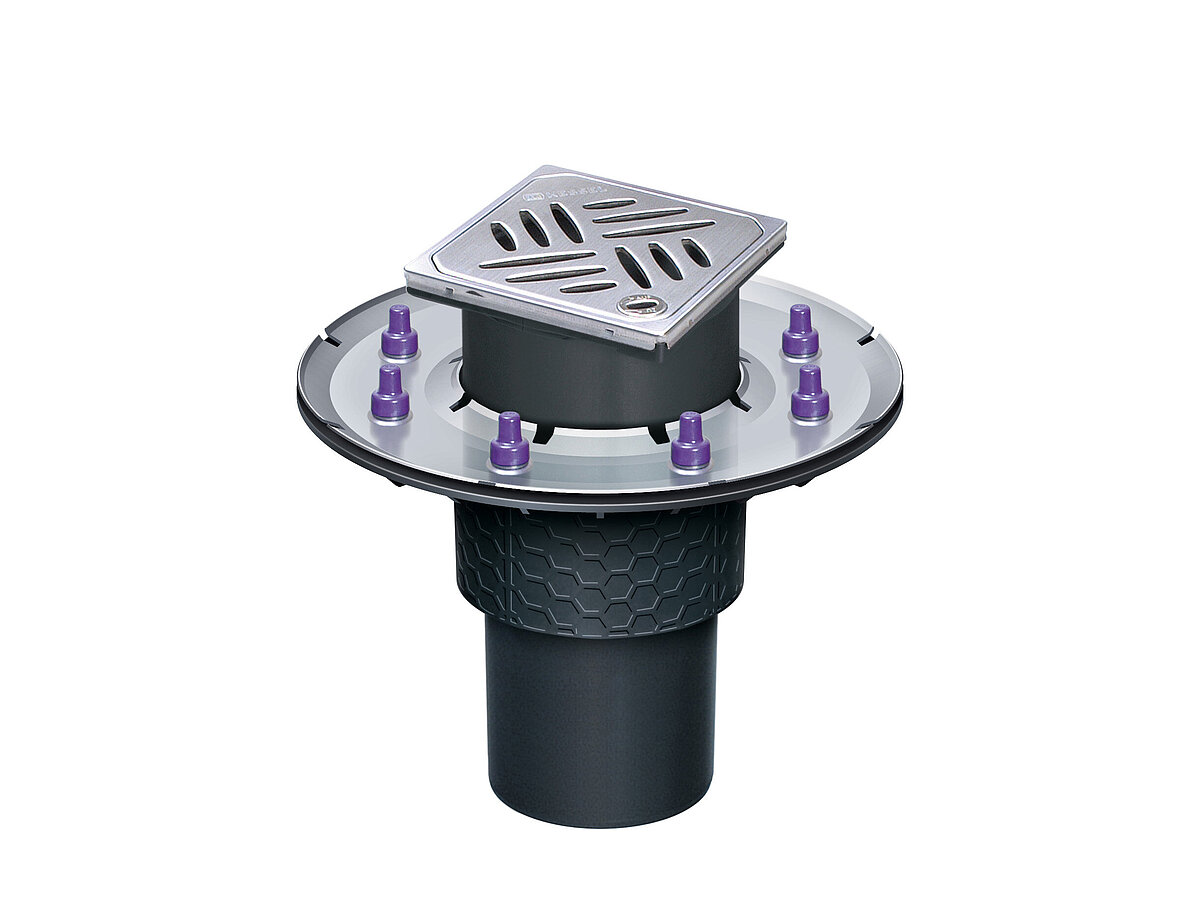

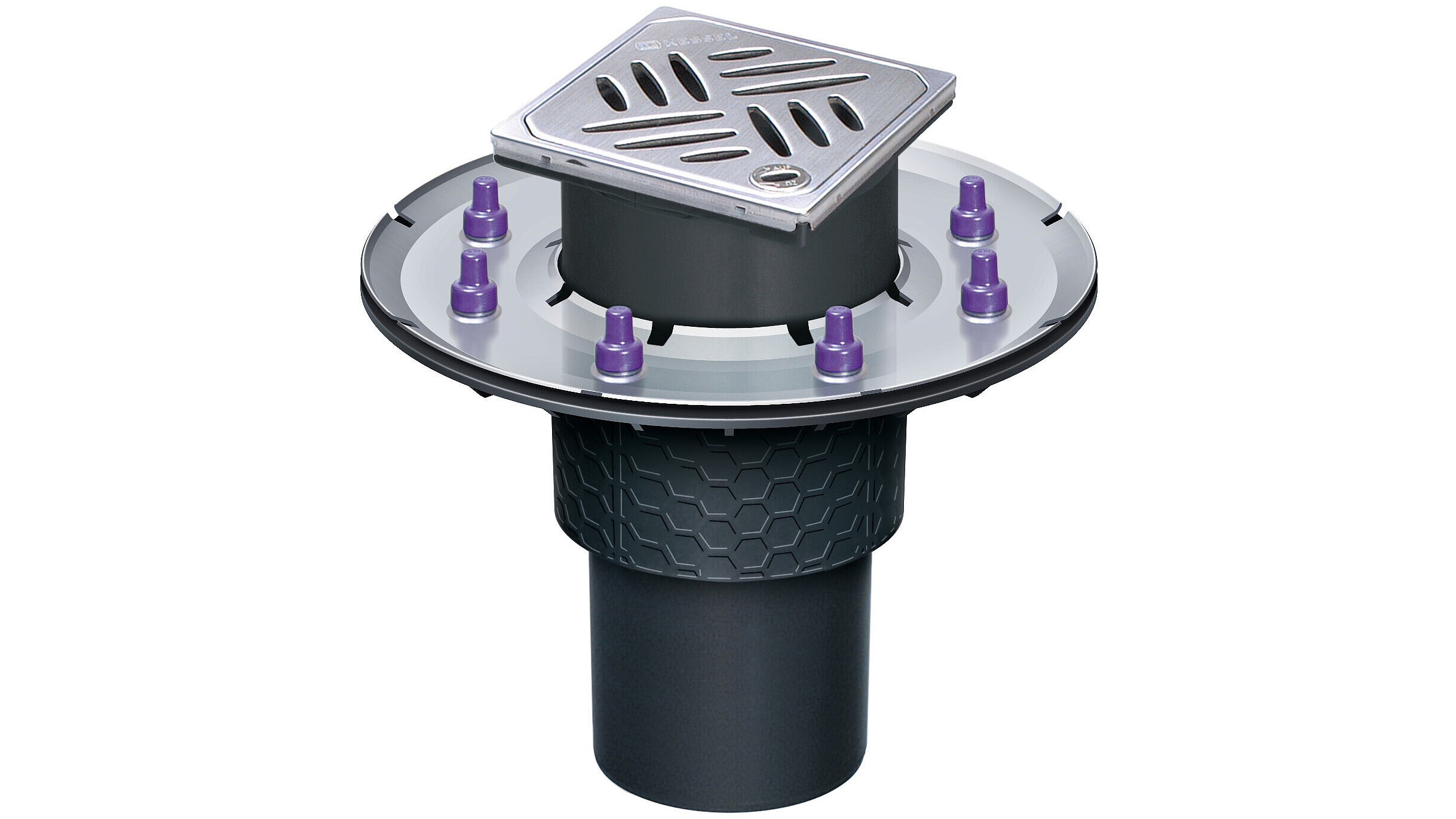

48811.11![]() | K 3 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48811.11 | Mostra |

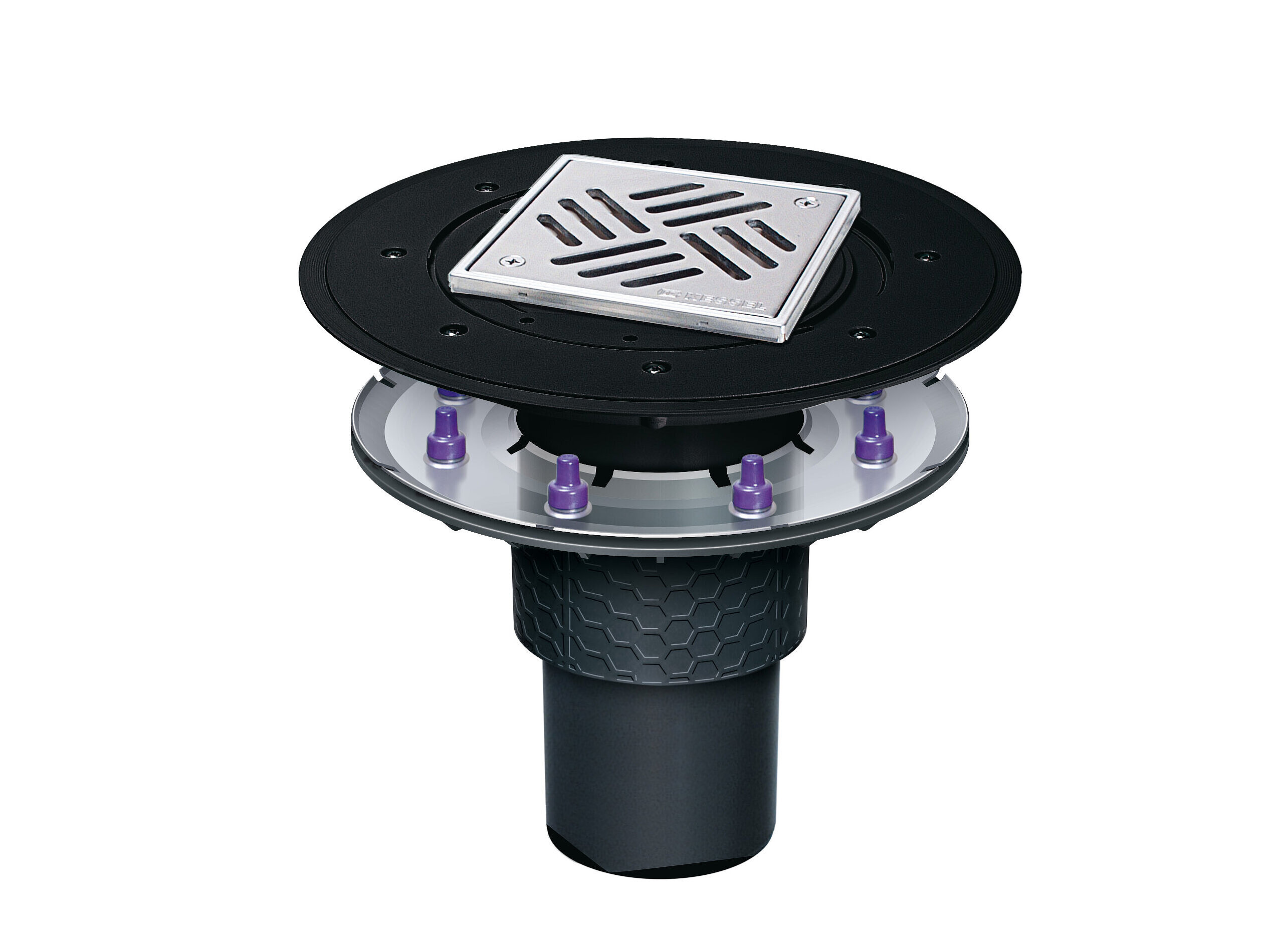

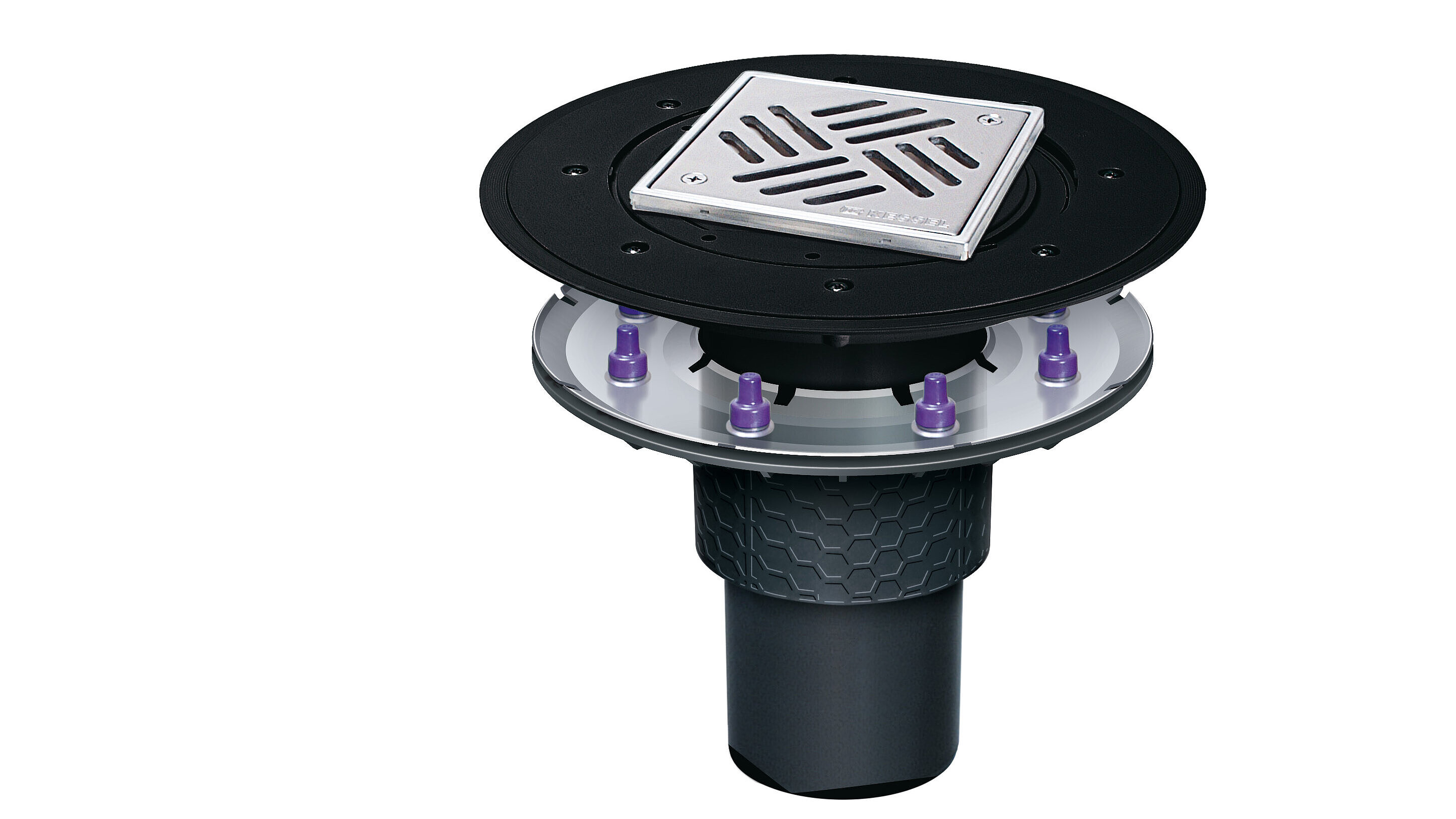

48811.51![]() | K 3 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48811.51 | Mostra |
48811.53![]() | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48811.53 | Mostra |
48811.63![]() | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48811.63 | Mostra |
48858.11![]() | K 3 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48858.11 | Mostra |
48858.51![]() | K 3 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48858.51 | Mostra |
48858.53![]() | L 15 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48858.53 | Mostra |
48858.63![]() | L 15 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48858.63 | Mostra |
48878.11![]() | K 3 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48878.11 | Mostra |
48878.51![]() | K 3 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48878.51 | Mostra |
48878.53![]() | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48878.53 | Mostra |
48878.63![]() | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48878.63 | Mostra |
48883.11![]() | K 3 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48883.11 | Mostra |
48883.51![]() | K 3 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48883.51 | Mostra |
48883.53![]() | L 15 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48883.53 | Mostra |
48883.63![]() | L 15 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48883.63 | Mostra |
Uscita orizzontale
Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
---|---|---|---|---|---|---|
48311.11![]() | K 3 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48311.11 | Mostra |
48311.51![]() | K 3 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48311.51 | Mostra |
48311.53![]() | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48311.53 | Mostra |
48311.63![]() | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48311.63 | Mostra |
48358.11![]() | K 3 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48358.11 | Mostra |
48358.51![]() | K 3 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48358.51 | Mostra |
48358.53![]() | L 15 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48358.53 | Mostra |
48358.63![]() | L 15 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48358.63 | Mostra |

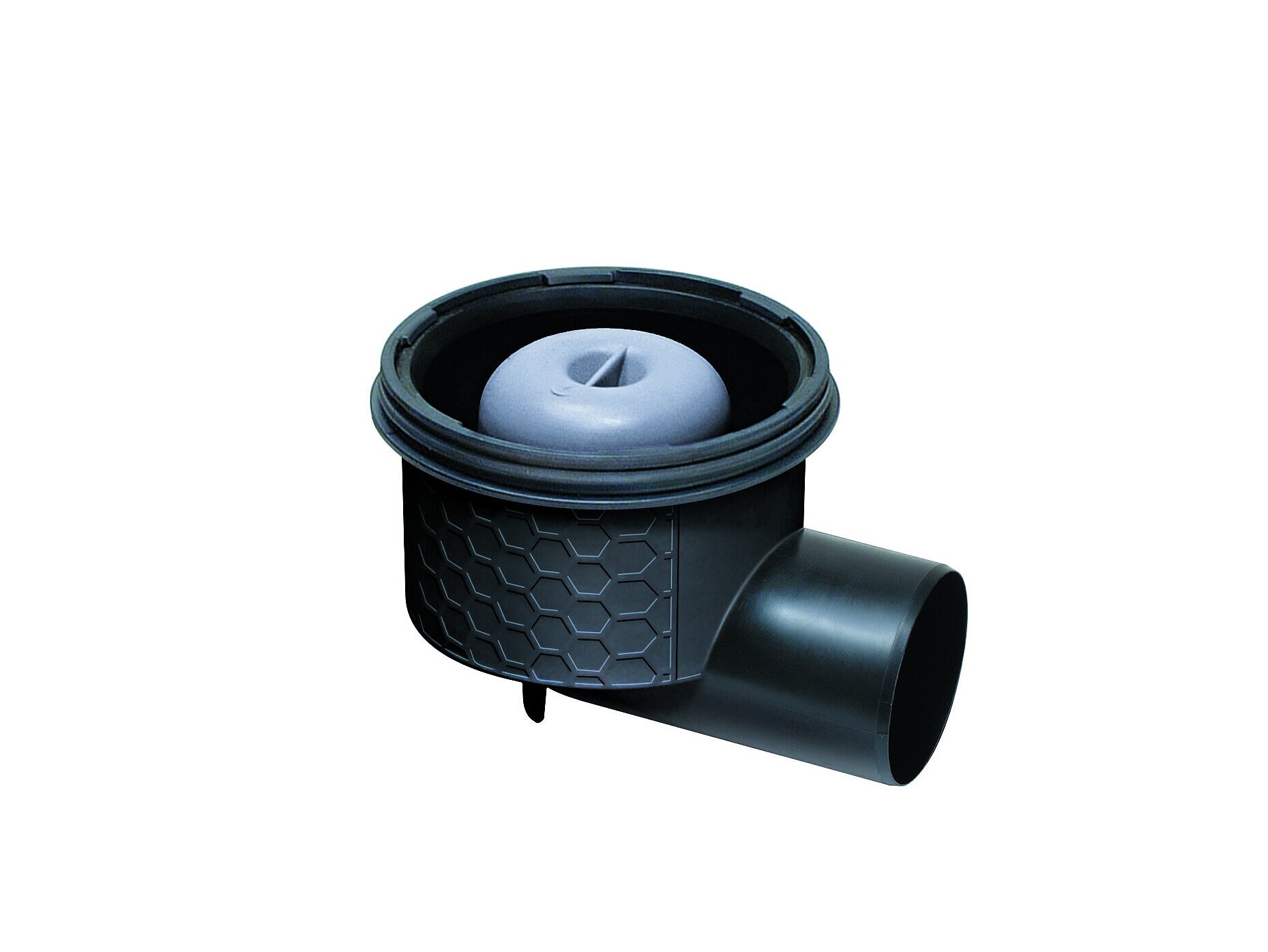

48378.11![]() | K 3 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48378.11 | Mostra |
48378.51![]() | K 3 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48378.51 | Mostra |
48378.53![]() | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48378.53 | Mostra |
48378.63![]() | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48378.63 | Mostra |
48383.11![]() | K 3 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48383.11 | Mostra |
48383.51![]() | K 3 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48383.51 | Mostra |
48383.53![]() | L 15 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48383.53 | Mostra |
48383.63![]() | L 15 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48383.63 | Mostra |
Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
---|---|---|---|---|---|---|
48711.11![]() | K 3 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48711.11 | Mostra |
48711.51![]() | K 3 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48711.51 | Mostra |
48711.53![]() | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48711.53 | Mostra |
48711.63![]() | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48711.63 | Mostra |
48758.11![]() | K 3 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48758.11 | Mostra |
48758.51![]() | K 3 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48758.51 | Mostra |
48758.53![]() | L 15 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48758.53 | Mostra |
48758.63![]() | L 15 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48758.63 | Mostra |
48778.11![]() | K 3 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48778.11 | Mostra |
48778.51![]() | K 3 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48778.51 | Mostra |
48778.53![]() | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48778.53 | Mostra |
48778.63![]() | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48778.63 | Mostra |
48783.11![]() | K 3 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48783.11 | Mostra |
48783.51![]() | K 3 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48783.51 | Mostra |
48783.53![]() | L 15 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48783.53 | Mostra |
48783.63![]() | L 15 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48783.63 | Mostra |
Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
---|---|---|---|---|---|---|
48511.11![]() | K 3 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48511.11 | Mostra |
48511.51![]() | K 3 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48511.51 | Mostra |
48511.53![]() | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48511.53 | Mostra |
48511.63![]() | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 48511.63 | Mostra |
48558.11![]() | K 3 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48558.11 | Mostra |
48558.51![]() | K 3 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48558.51 | Mostra |
48558.53![]() | L 15 (EN 1253-1) | 50 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48558.53 | Mostra |
48558.63![]() | L 15 (EN 1253-1) | 50 | incluso | Bordo di connessione | 48558.63 | Mostra |
48578.11![]() | K 3 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48578.11 | Mostra |
48578.51![]() | K 3 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48578.51 | Mostra |
48578.53![]() | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48578.53 | Mostra |
48578.63![]() | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 48578.63 | Mostra |
48583.11![]() | K 3 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48583.11 | Mostra |
48583.51![]() | K 3 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48583.51 | Mostra |
48583.53![]() | L 15 (EN 1253-1) | 80 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 48583.53 | Mostra |
48583.63![]() | L 15 (EN 1253-1) | 80 | incluso | Bordo di connessione | 48583.63 | Mostra |
![](/fileadmin/Bilder/Produkte/09_Individuelle-Loesungen/TZ_Ablauf_Duschrinne_weiss_V1_050324.png)
Non avete trovato il prodotto giusto?
Oltre ai nostri scarichi e alle nostre canalette standard, sviluppiamo soluzioni individuali per speciali requisiti in fatto di forma, funzionamento e dimensionamento in base alle esigenze dei nostri clienti.
