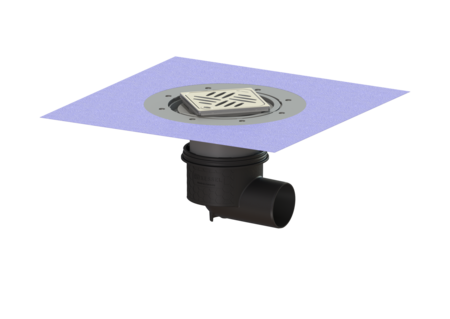

Scarico Ecoguss
DN 80 laterale Variofix, Griglia Design
KESSEL Scarico Ecoguss, DN 80, bocchettone laterale, tipo di copertura Griglia Design, chiusura antiodore incluso, regolabile in tre dimensioni, altezza rivestimento pavimento max. 24 mm, chiusura Lock & Lift
- Ecoguss in materiale composito ad alta tecnologia
- I più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48383.53 |
|---|---|
| GTIN (EAN) | 4026092052921 |
| Gruppo di prezzo | 40 |
Scarico Ecoguss DN 80 laterale Variofix, Griglia Design
Lo Scarico a pavimento/soffitto Ecoguss viene utilizzato in combinazione con un Rialzo in acciaio inox, Ecoguss e polimero riciclato per il drenaggio puntuale ed è dotato di una Chiusura antiodore rimovibile e di una copertura di protezione per il periodo di costruzione. Il materiale composito riciclabile Ecoguss soddisfa i più elevati requisiti di isolamento acustico, è permanentemente resistente a 350 sostanze aggressive secondo la lista di resistenza, è resistente alla temperatura e ha una superficie permanentemente esente da corrosione. Può essere trattato alla fiamma per brevi periodi da 100 a 400 gradi Celsius. L'ugello di uscita è adatto per il collegamento ai tubi SML. Non è richiesto il collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 80 Diametro esterno (DA): 83 mm Chiusura antiodore: incluso Dimensioni Peso netto: 2,37 kg Peso lordo: 3,27 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza imballaggio: 490 mm Larghezza imballaggio: 275 mm Altezza imballaggio: 495 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia Design Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 120 mm Lunghezza della copertura: 120 mm Altezza rivestimento min.: 10 mm Materiale del telaio: Acciaio inox 14301 Blocco: Lock & Lift Classe di carico: L 15 (EN 1253-1) Design della griglia: Kessel Classe antiscivolo: R9 secondo DIN 51130; C secondo DIN 51097 Larghezza del telaio: 132 mm Lunghezza del telaio: 132 mm Altezza max. del rivestimento: 24 mm Rialzo: regolabile in tre dimensioni Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Chiusura antiodore per Practicus, Ecoguss, Ferrofix | 27169 | Mostra |
 | Corpo base Ecoguss DN 80, Uscita laterale | 48383 | Mostra |
 | Membrana impermeabilizzante per l’impermea. a strato sottile liquida | 48651 | Mostra |
 | Rialzo Variofix Gr Design Kessel AISI304 Lock&Lift L15 | 48904 | Mostra |
 | Griglia Design Oval, Lock & Lift | 680225 | Mostra |
 | Griglia Design KESSEL, Lock & Lift | 680226 | Mostra |
 | Griglia Design Spot, Lock & Lift | 680238 | Mostra |
 | Griglia Design Slot, Lock & Lift | 680239 | Mostra |
 | Chiave di apertura per Lock & Lift | 680702 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 80
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
