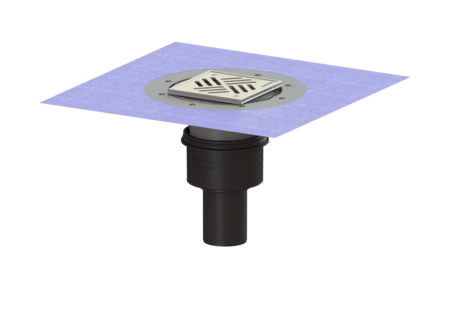

Scarico Ecoguss
DN 70, vert., Variofix, Grigliferitoie
KESSEL Scarico Ecoguss, DN 70, bocchettone verticale, tipo di copertura Griglia a feritoia, chiusura antiodore incluso, regolabile in tre dimensioni, altezza rivestimento pavimento max. 17 mm, chiusura avvitato
- Ecoguss in materiale composito ad alta tecnologia
- I più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48478.51 |
|---|---|
| GTIN (EAN) | 4026092034378 |
| Gruppo di prezzo | 40 |
Scarico Ecoguss DN 70, vert., Variofix, Grigliferitoie
Lo Scarico a pavimento/soffitto Ecoguss viene utilizzato in combinazione con un Rialzo in acciaio inox, Ecoguss e polimero riciclato per il drenaggio puntuale ed è dotato di una Chiusura antiodore rimovibile e di una copertura di protezione per il periodo di costruzione. Il materiale composito riciclabile Ecoguss soddisfa i più elevati requisiti di isolamento acustico, è permanentemente resistente a 350 sostanze aggressive secondo la lista di resistenza, è resistente alla temperatura e ha una superficie permanentemente esente da corrosione. Può essere trattato alla fiamma per brevi periodi da 100 a 400 gradi Celsius. L'ugello di uscita è adatto per il collegamento ai tubi SML. Non è richiesto il collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Chiusura antiodore: incluso Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensioni Peso netto: 2,99 kg Peso lordo: 3,75 kg Diametro: 135 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 135 mm Larghezza: 135 mm Lunghezza imballaggio: 490 mm Larghezza imballaggio: 275 mm Altezza imballaggio: 495 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Altezza rivestimento min.: 10 mm Materiale del telaio: Acciaio inox 14301 Blocco: avvitato Classe di carico: K 3 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Altezza max. del rivestimento: 17 mm Rialzo: regolabile in tre dimensioni Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra |
 | Prolunga H: 140 mm, con flangia adesiva | 48403 | Mostra |
 | Prolunga H: 147 mm, con flangia di tenuta a pres. | 48404 | Mostra |
 | Prolunga H: 120 mm, con flangia adesiva | 48900 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Approvazione | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 70
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
