Scarico per bagni “L'Ultrapiatto”

Lo scarico piatto per le ristrutturazioni.

Il nome dice tutto: “L'Ultrapiatto” è il nostro scarico per bagni più piatto ed è quindi il predestinato per la ristrutturazione di edifici esistenti. “L'Ultrapiatto” è abbinabile a diverse coperture di design e, nonostante le misure compatte, offre una grande capacità di scarico da 0,6 a 1,0 l/s.

L'Ultrapiatto” è disponibile in due o tre varianti: con all’altezza minima di installazione di 63 mm (54 mm fino al bordo superiore della flangia) nelle larghezze dello scarico DN 40 e DN 50 o con un’altezza di posa minima di 88 mm (79 mm fino al bordo superiore della flangia) nella larghezza dello scarico DN 50.

Vantaggi  Panoramica degli articoli

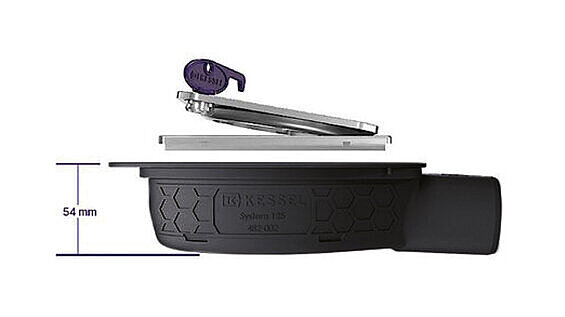

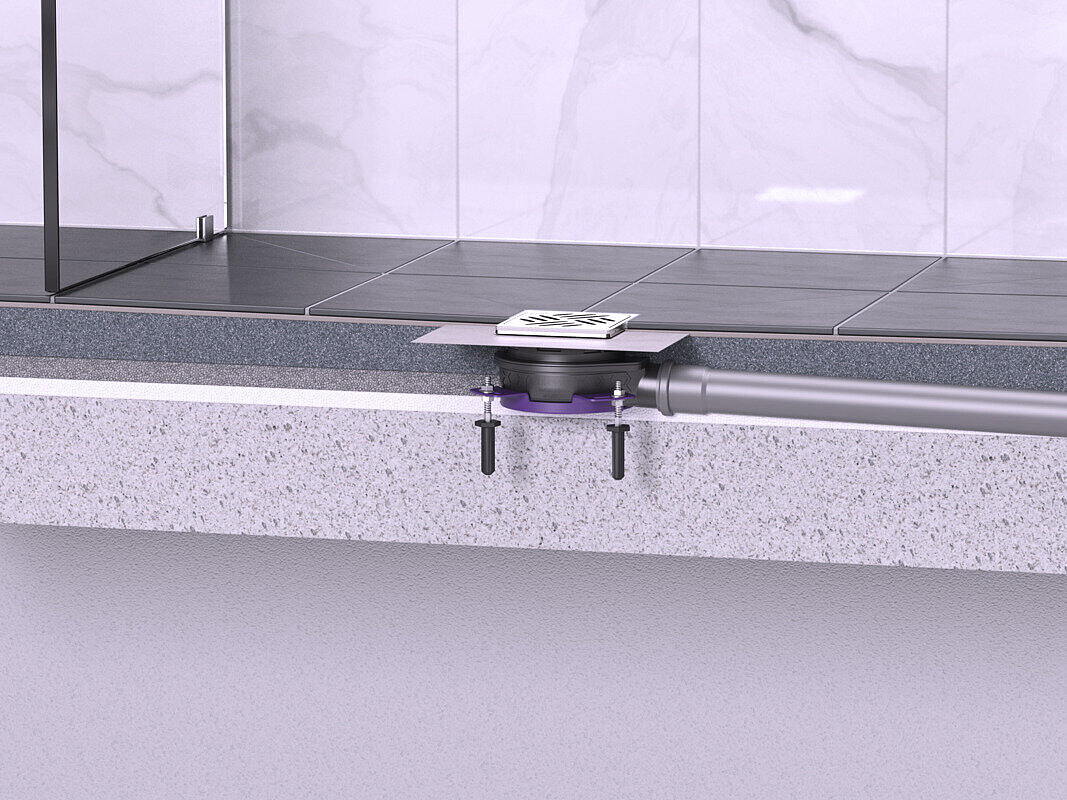

Profondità di installazione ridotta

Grazie all’altezza minima di installazione minima di 69 mm – fino al bordo superiore della flangia sono addirittura solo 54 mm – “L'Ultrapiatto” 54 è particolarmente adatto alle costruzioni senza barriere nell’ambito di ristrutturazioni. Ovviamente può essere utilizzzato senza problemi anche per le nuove costruzioni.

“L'Ultrapiatto” 79 dispone di una chiusura antiodore con un’altezza dell’acqua di sbarramento di 50 mm e, con la sua altezza minima di installazione di 95 mm – solo 79 mm fino al bordo superiore della flangia – è uno scarico a pavimento ultrapiatto e conforme alle norme.

Guarnizione termosaldata sicura con diverse membrane impermeabilizzanti

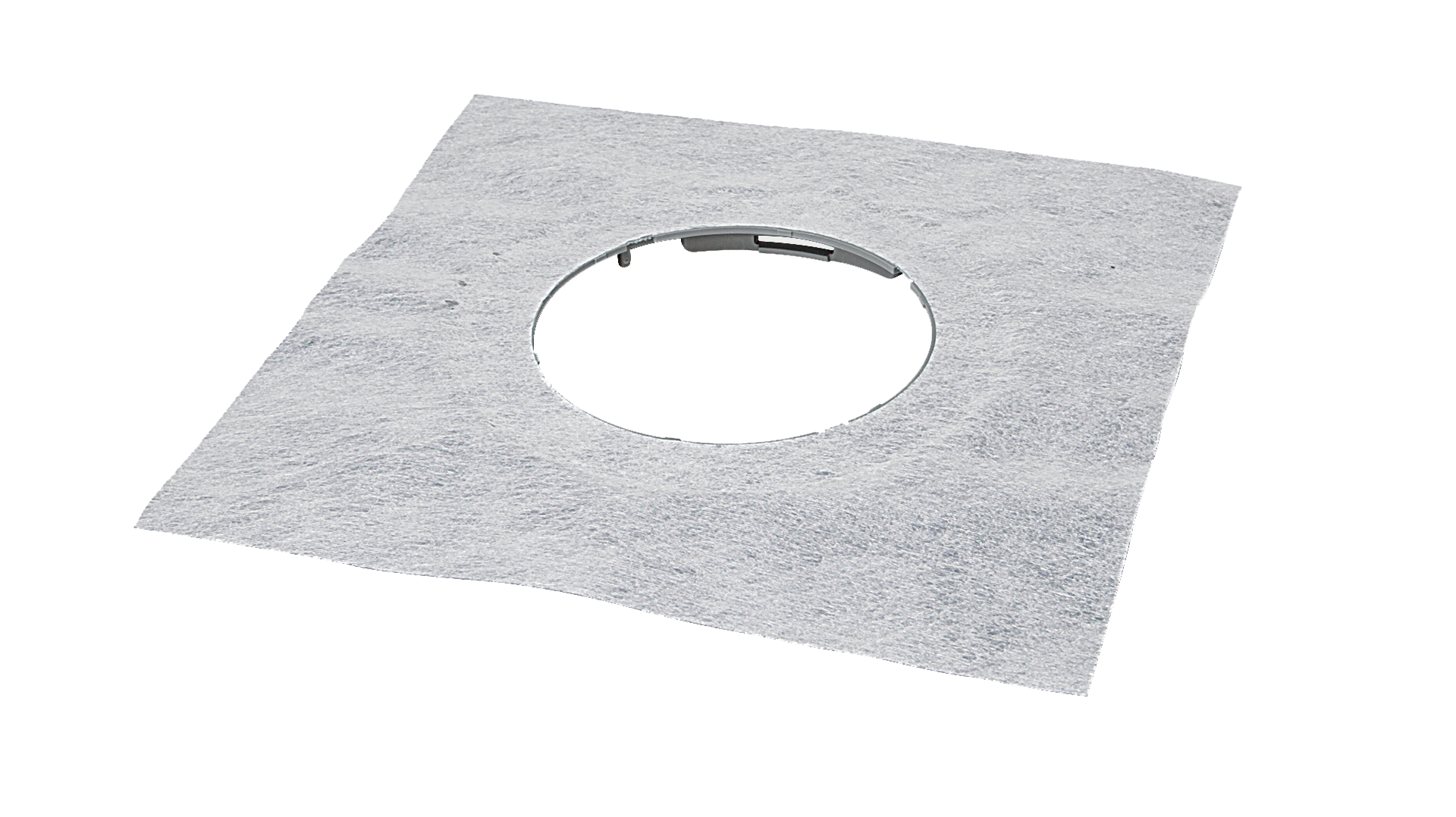

A seconda delle esigenze, “L'Ultrapiatto” viene fornito con membrana impermeabilizzante montata in fabbrica o sfusa o con flangia a clip.

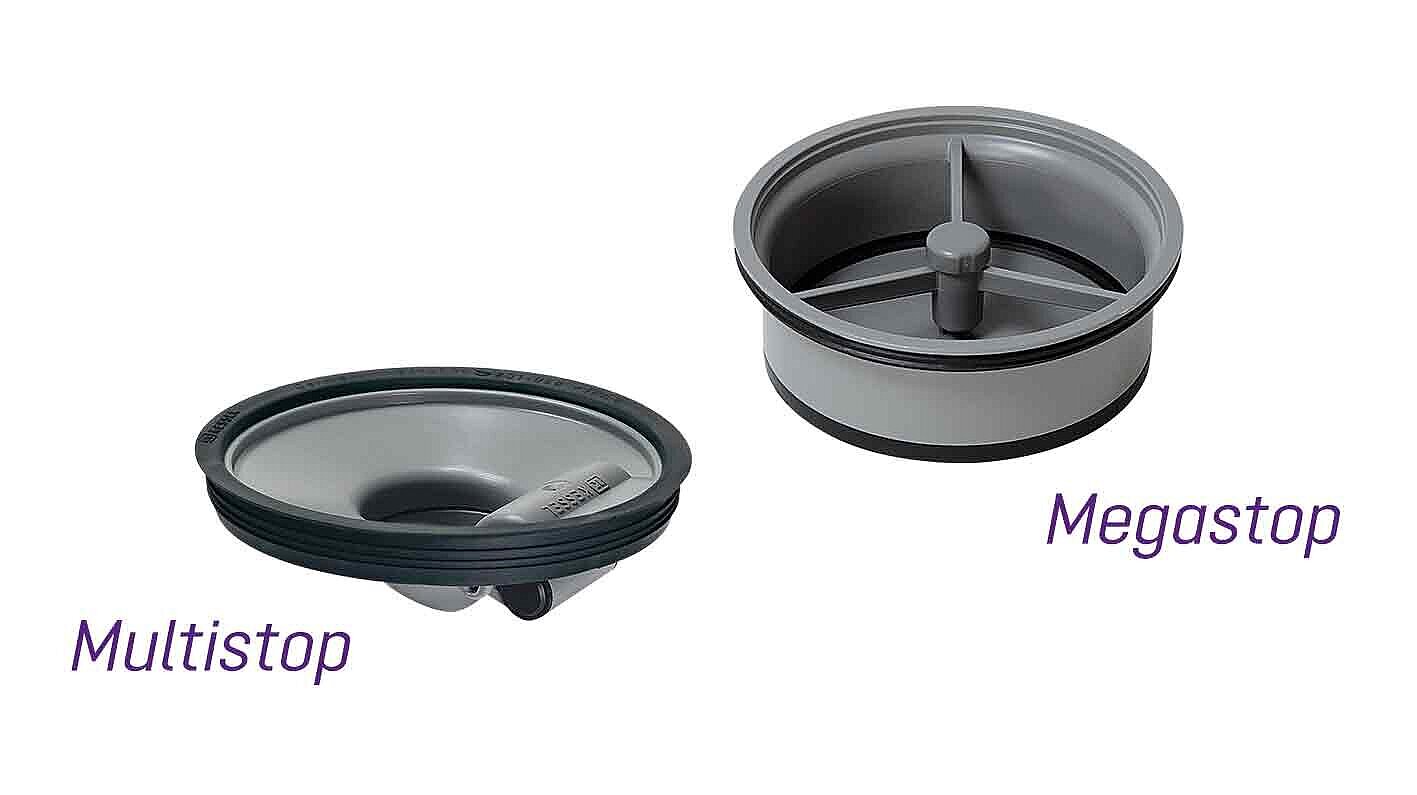

Chiusura antiodore

Per la protezione dagli odori sgradevoli provenienti dalla fognatura, “L'Ultrapiatto” dispone di una chiusura antiodore estraibile. Alcune varianti possono essere dotate a scelta di una protezione contro gli insetti, una barriera anti-schiuma e una chiusura antiodore Multistop o con una chiusura antiodori meccanica con tenuta idraulica Megastop. In combinazione con il dispositivo di bloccaggio ed estrazione Lock & Lift, Megastop è utilizzabile anche come dispositivo di sicurezza anti-riflusso fino a 0,1 bar.

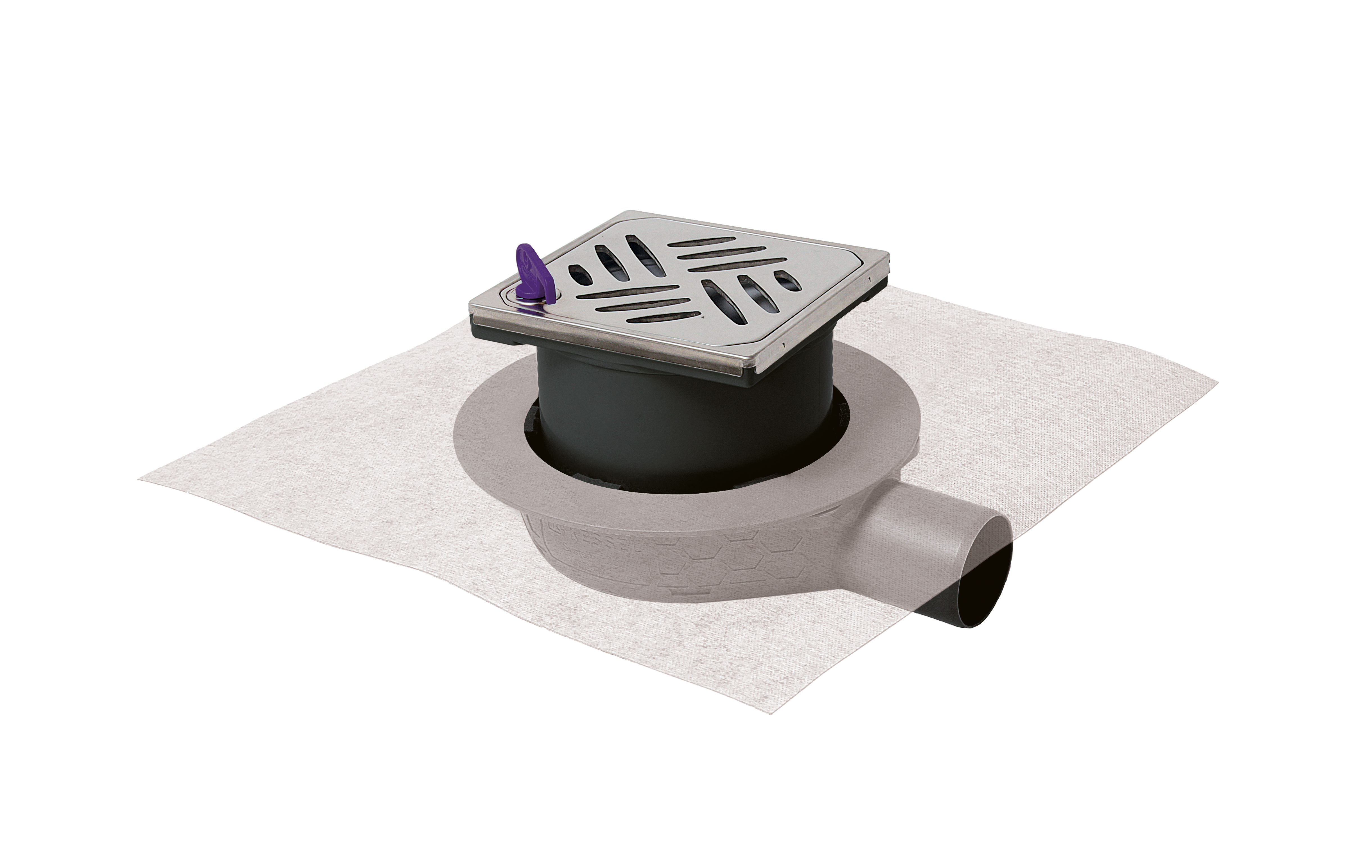

Corpo base “L’ultrapiatto” 54

Guarnizione termosaldata sul corpo base

  Larghezza nominale (DN)Chiusura antiodore Cod. Art.
44740 40 incluso 44740
Mostra
44740M 40 incluso 44740M
Mostra
44750 50 incluso 44750
Mostra
44750M 50 incluso 44750M
Mostra

Corpo base “L’ultrapiatto” 79

Guarnizione termosaldata sul corpo base

  Classe di caricoTipo di coperturaLarghezza nominale (DN)Chiusura antiodoreBlocco Cod. Art.
44700 50 incluso 44700
Mostra
44701 50 incluso 44701
Mostra

Scarico a pavimento “L’ultrapiatto” 54

Guarnizione termosaldata sul corpo base

  Classe di caricoTipo di coperturaLarghezza nominale (DN)Chiusura antiodoreBlocco Cod. Art.
44740.20 K 3 (EN 1253-1) Griglia a feritoia 40 incluso sbloccato 44740.20
Mostra
44740.20M K 3 (EN 1253-1) Griglia a feritoia 40 incluso sbloccato 44740.20M
Mostra
44740.62 L 15 (EN 1253-1) Griglia Design 40 incluso sbloccato 44740.62
Mostra
44740.62M L 15 (EN 1253-1) Griglia Design 40 incluso sbloccato 44740.62M
Mostra
44740.63 L 15 (EN 1253-1) Griglia Design 40 incluso Lock & Lift 44740.63
Mostra
44740.63M L 15 (EN 1253-1) Griglia Design 40 incluso Lock & Lift 44740.63M
Mostra
44740.66M L 15 (EN 1253-1) Griglia Design 40 Megastop Lock & Lift 44740.66M
Mostra
44750.20 K 3 (EN 1253-1) Griglia a feritoia 50 incluso sbloccato 44750.20
Mostra
44750.20M K 3 (EN 1253-1) Griglia a feritoia 50 incluso sbloccato 44750.20M
Mostra
44750.62 L 15 (EN 1253-1) Griglia Design 50 incluso sbloccato 44750.62
Mostra
44750.62M L 15 (EN 1253-1) Griglia Design 50 incluso sbloccato 44750.62M
Mostra
44750.63 L 15 (EN 1253-1) Griglia Design 50 incluso Lock & Lift 44750.63
Mostra
44750.63M L 15 (EN 1253-1) Griglia Design 50 incluso Lock & Lift 44750.63M
Mostra

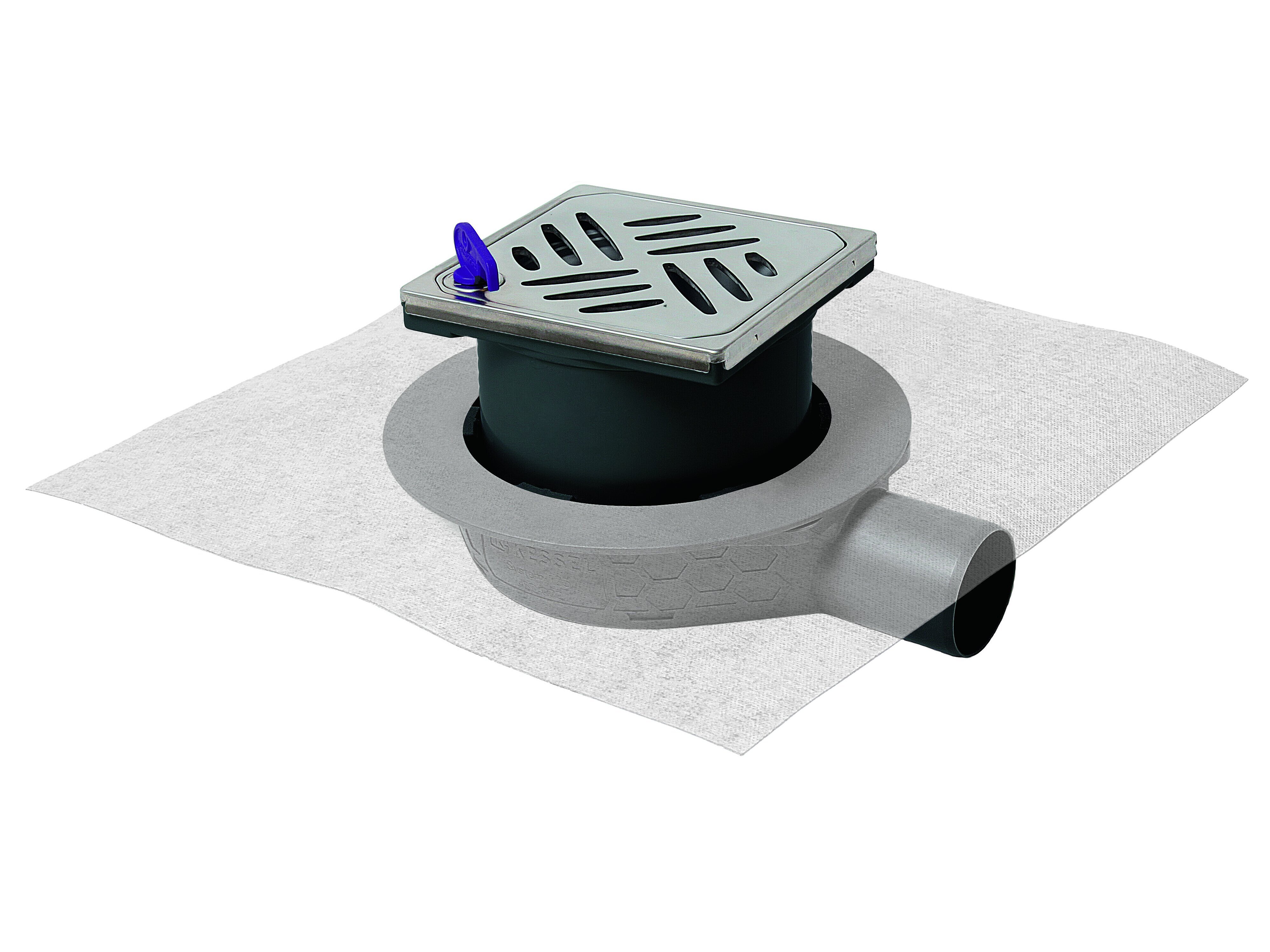

44750.66M L 15 (EN 1253-1) Griglia Design 50 Megastop Lock & Lift 44750.66M
Mostra

Scarico a pavimento “L’ultrapiatto”

Guarnizione termosaldata sul corpo base: Flangia a clip con membrana impermeabilizzante premontata

  Classe di caricoTipo di coperturaLarghezza nominale (DN)Chiusura antiodoreBlocco Cod. Art.

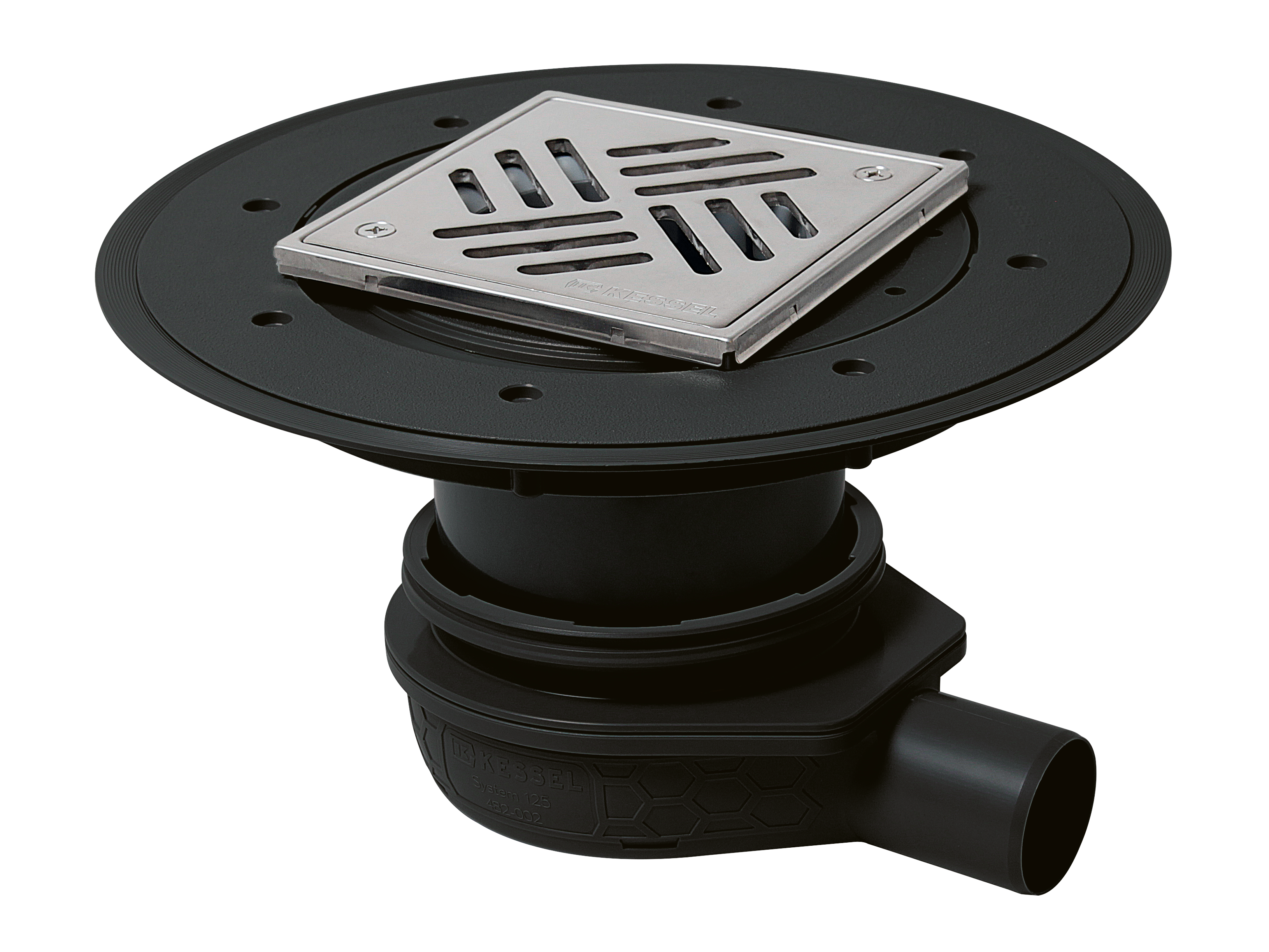

44700.51 K 3 (EN 1253-1) Griglia a feritoia 50 incluso avvitato 44700.51
Mostra
44700.52 L 15 (EN 1253-1) Griglia Design 50 incluso sbloccato 44700.52
Mostra

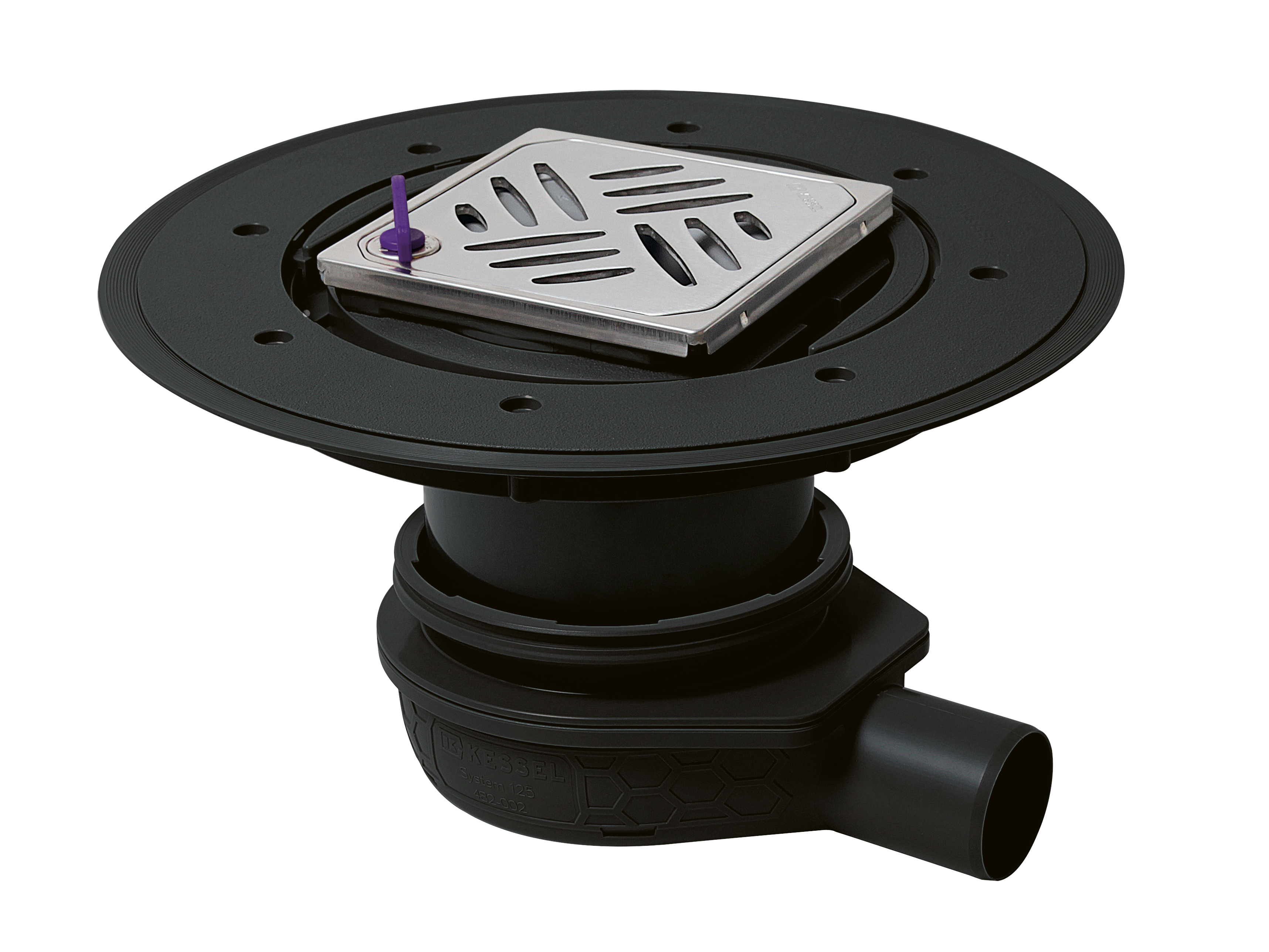

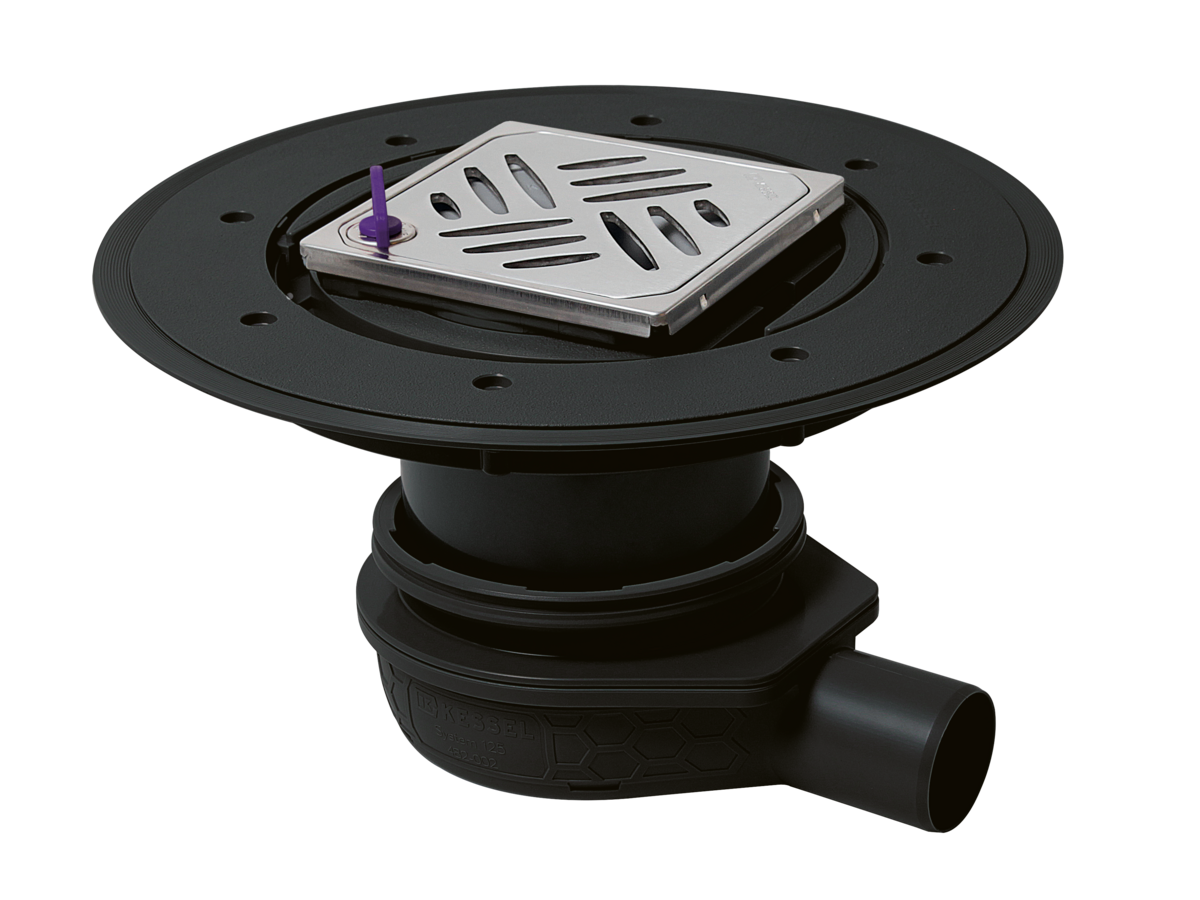

44700.53 L 15 (EN 1253-1) Griglia Design 50 incluso Lock & Lift 44700.53
Mostra

Senza guarnizione termosaldata

  Classe di caricoTipo di coperturaLarghezza nominale (DN)Chiusura antiodoreBlocco Cod. Art.
44700.20 K 3 (EN 1253-1) Griglia a feritoia 50 incluso sbloccato 44700.20
Mostra
44700.20M K 3 (EN 1253-1) Griglia a feritoia 50 incluso sbloccato 44700.20M
Mostra
44700.62 L 15 (EN 1253-1) Griglia Design 50 incluso sbloccato 44700.62
Mostra
44700.63 L 15 (EN 1253-1) Griglia Design 50 incluso Lock & Lift 44700.63
Mostra

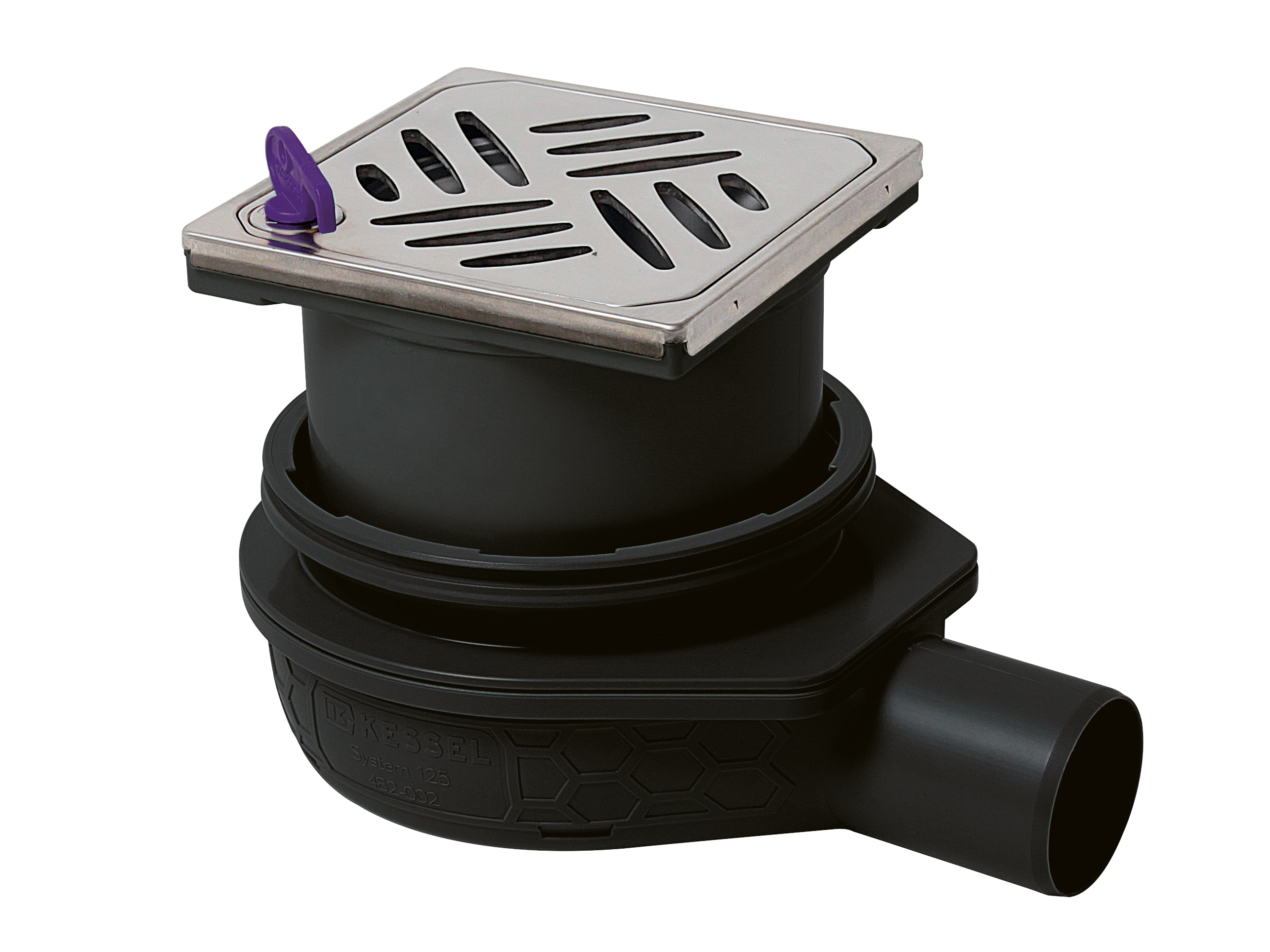

44700.66 L 15 (EN 1253-1) Griglia Design 50 Megastop Lock & Lift 44700.66
Mostra
