Valvola antiriflusso Staufix FKA

Il modello affidabile per le acque di scarico contenenti sostanze fecali.

Particolarmente sicura grazie al motore: diversamente dalle normali valvole antiriflusso, la chiusura del modello Staufix FKA avviene con un motore. Ciò lo rende adatto anche alle acque di scarico contenenti sostanze fecali – quindi non solo per le docce, i lavabi e le lavatrici, ma anche per i wc.

Il modello Staufix FKA è disponibile in due varianti – per l’installazione in un canale di scarico non interrato e per l’installazione nella soletta, in questo caso a scelta con copertura nera o piastrellabile.

Vantaggi  Panoramica degli articoli

Principio di funzionamento

Durante il funzionamento normale, entrambe le clapet sono aperte e consentono uno scarico completo delle acque di scarico. In caso di riflusso dalla rete fognaria, la chiusura di funzionamento viene bloccata dal motore e riaperta automaticamente dopo il riflusso.

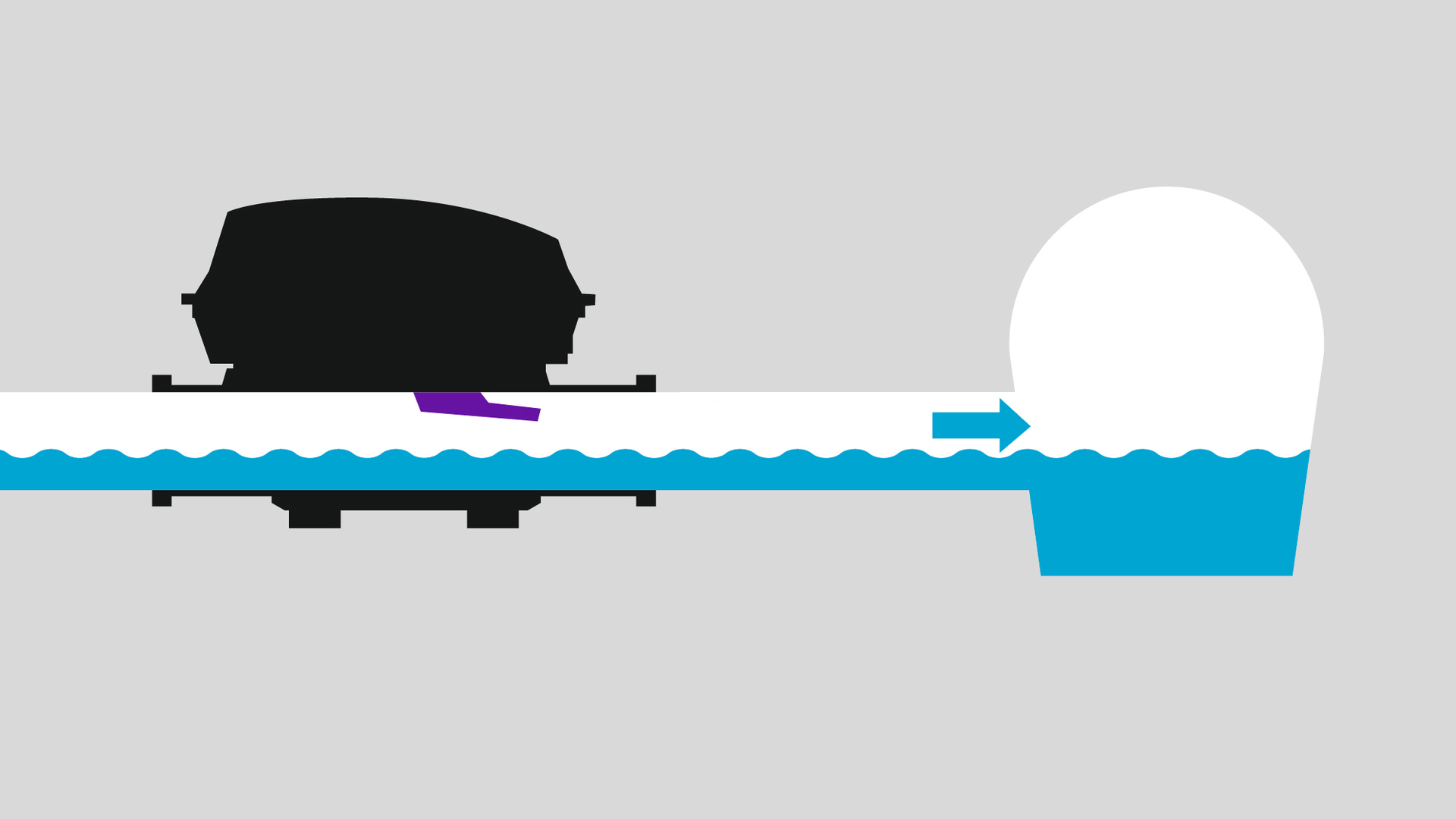

Schema di funzionamento della valvola antiriflusso automatica Staufix FKA: funzionamento normale

Funzionamento normale

Drenaggio sfruttando la pendenza naturale.

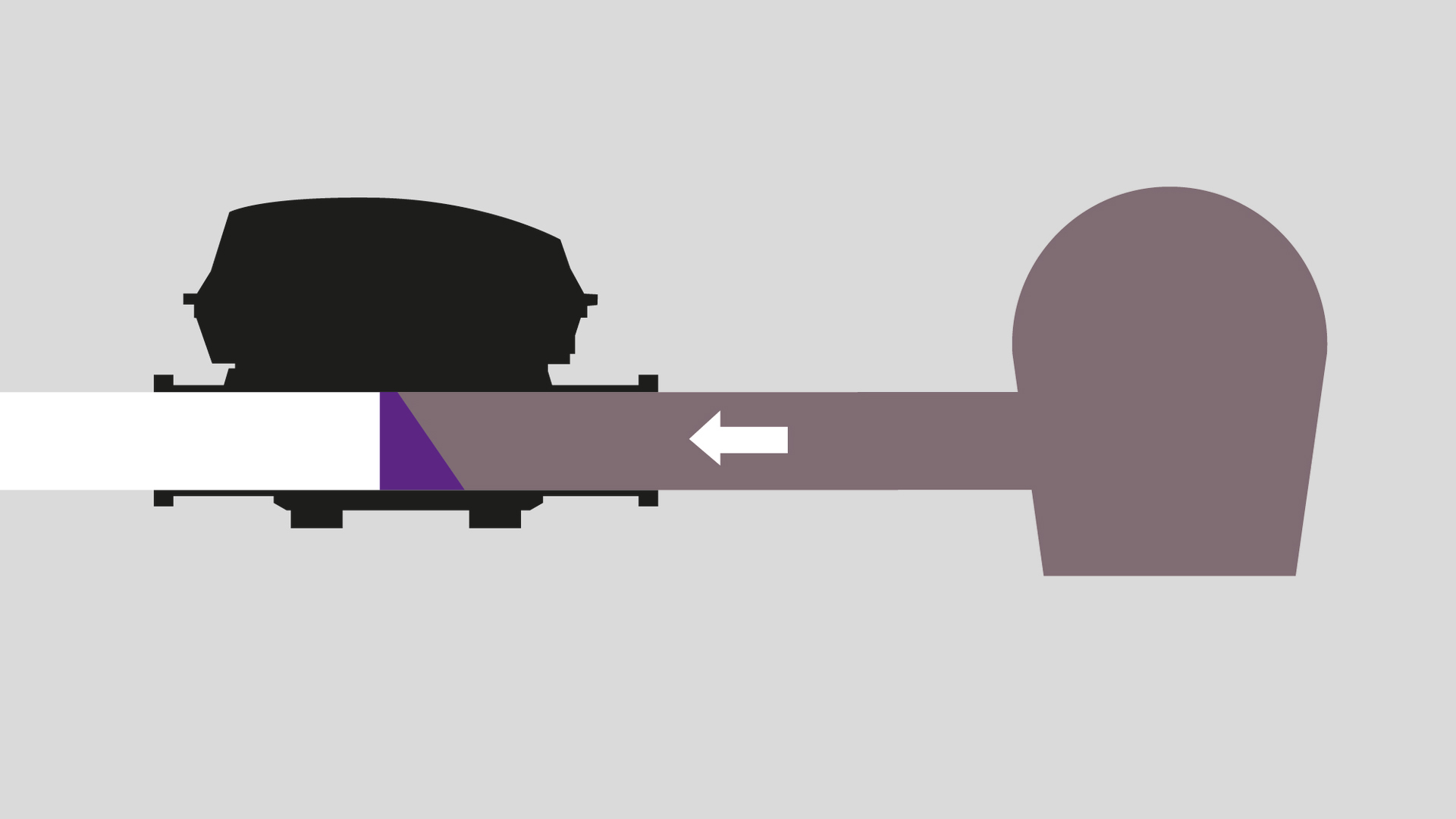

Schema di funzionamento della valvola antiriflusso automatica Staufix FKA: in caso di riflusso

In caso di riflusso

La clapet chiusa impedisce la penetrazione dell’acqua

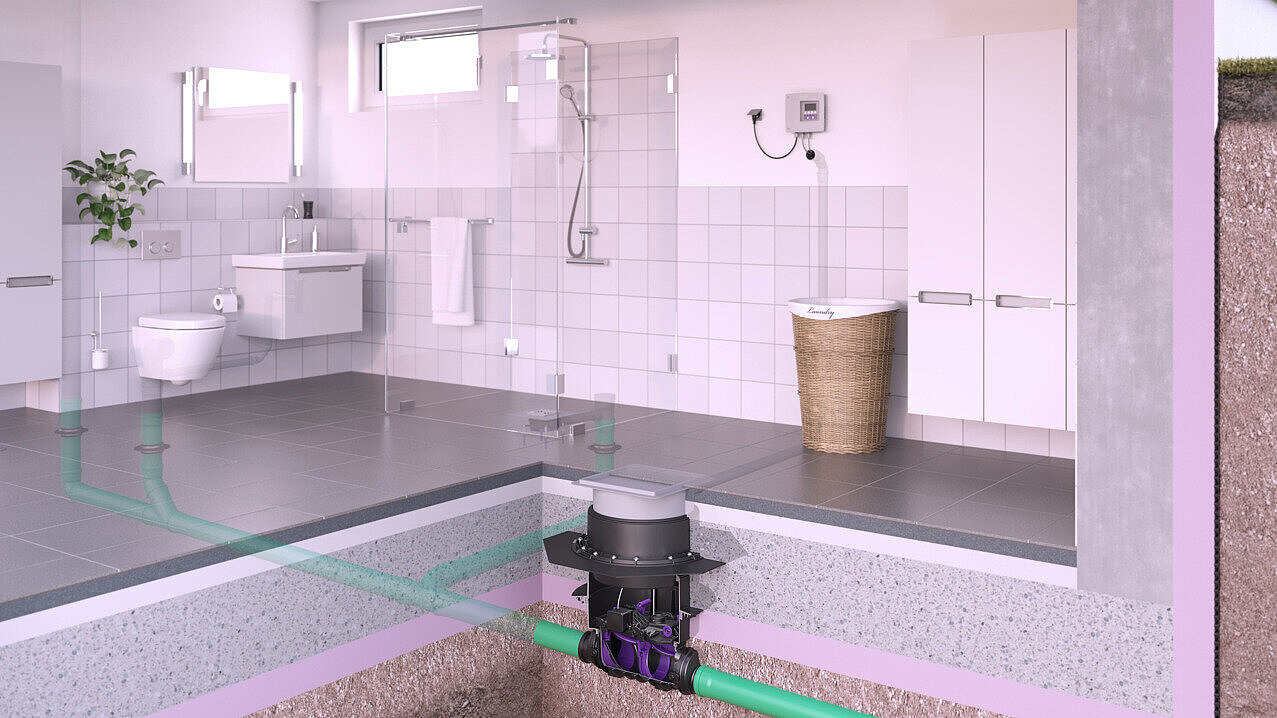

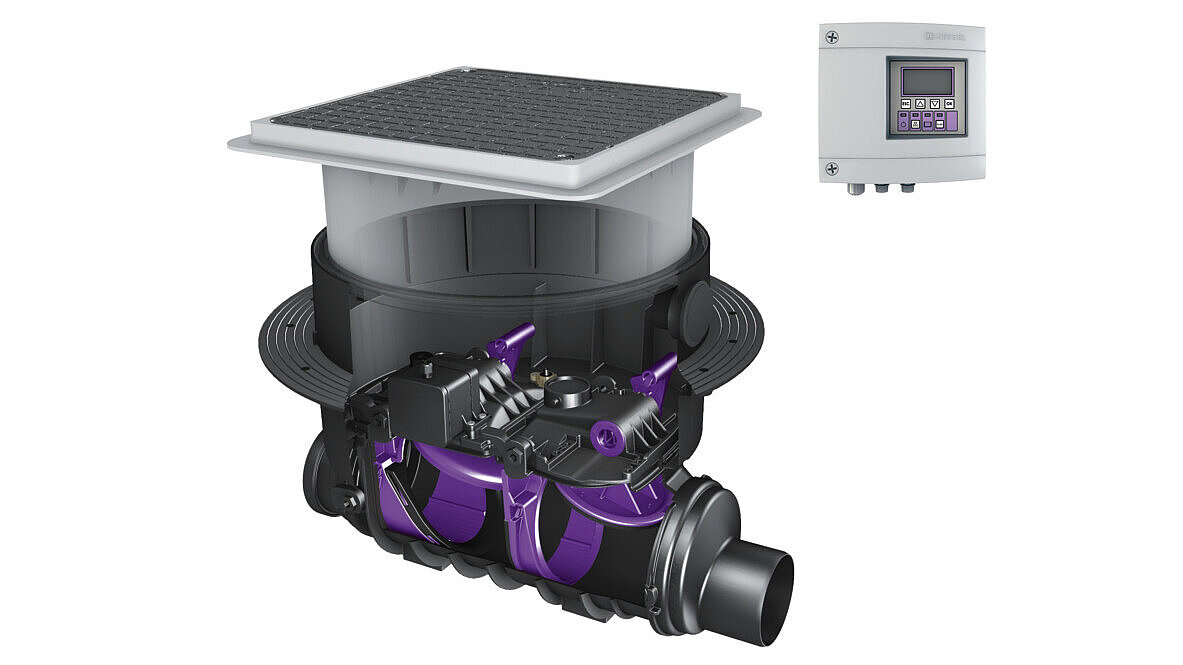

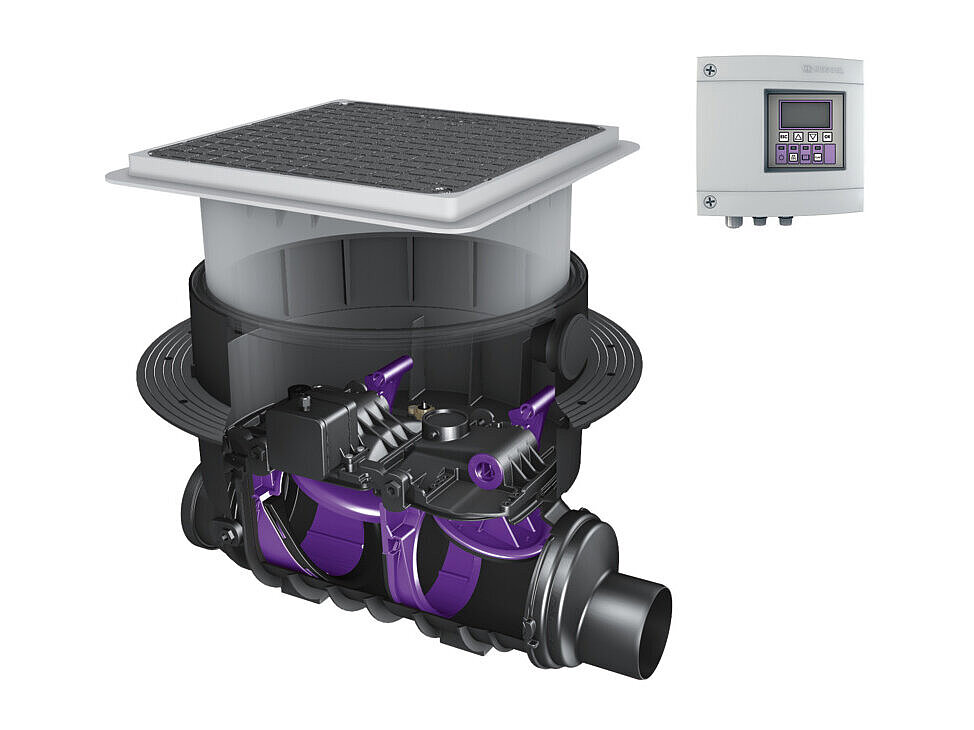

Set per l’installazione nella soletta

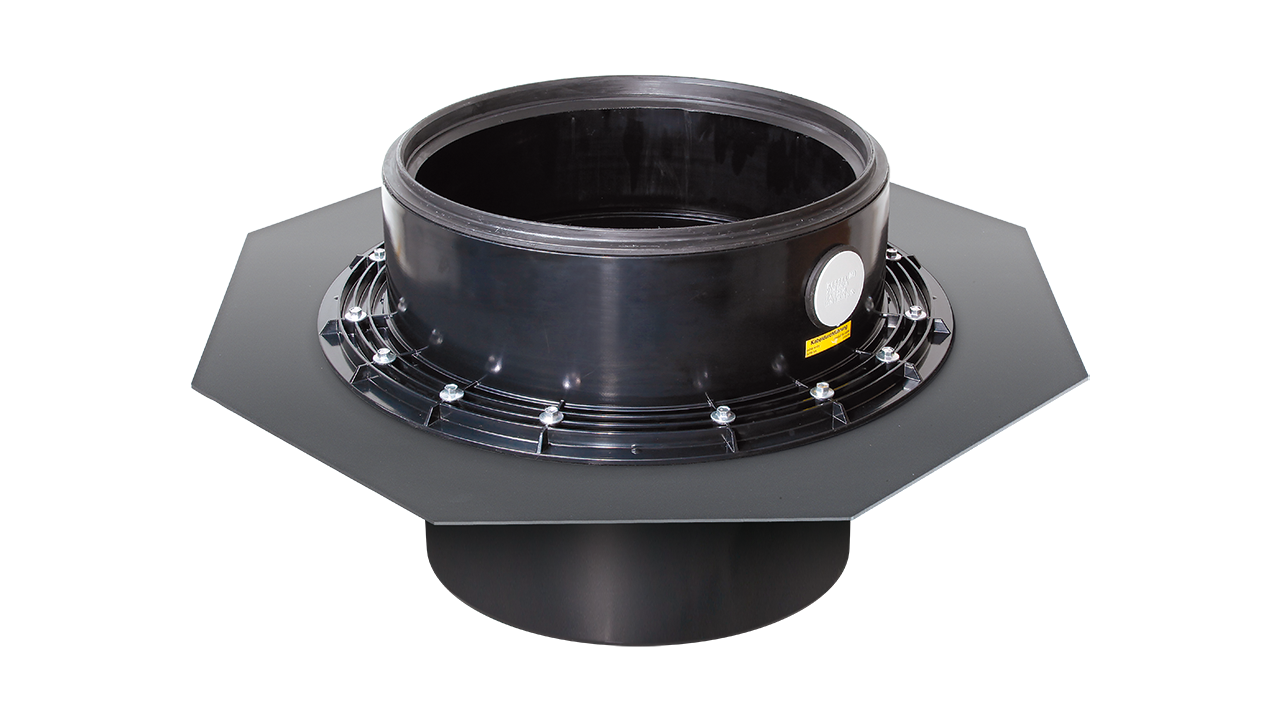

La valvola antiriflusso è disponibile per l’installazione nella soletta e, per mezzo di una prolunga con flangia centrale e guaina impermeabilizzante in elastomero, può essere installata anche nel calcestruzzo impermeabile. La funzione di scarico integrata assicura che eventuali acque superficiali, prodotte ad esempio dalla rottura di un tubo, vengano pompate nella fognatura nonostante il riflusso.

Sistema di auto-diagnostica

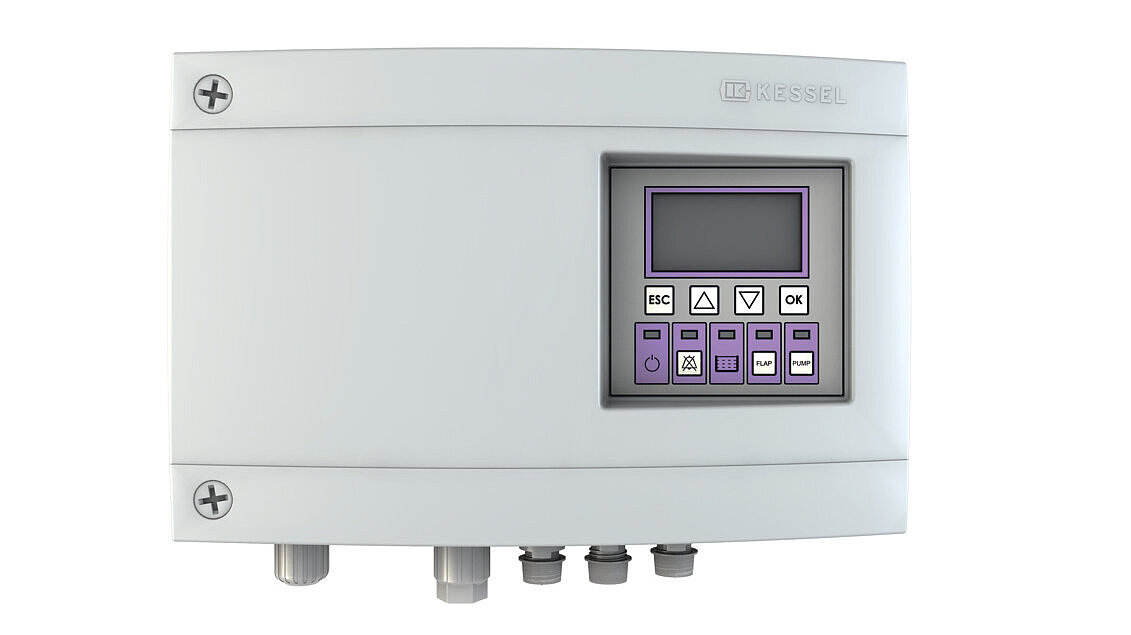

L’impianto è dotato di una centralina Comfort pronta per l’uso con sistema di auto-diagnostica SDS, di un display per la visualizzazione degli stati di funzionamento e delle indicazioni di manutenzione e di un’opzione di collegamento per la tecnica di comando centrale. Può essere collegata senza l’intervento di un elettricista specializzato.

Valvola antiriflusso automatica Staufix FKA


Installazione nella soletta

  Tipo di coperturaLarghezza nominale (DN)LunghezzaLarghezzaProtezione antiriflusso Cod. Art.
84000S Piastra di copertura 486  mm 590  mm Tipo 3 84000S
Mostra
84100S Piastra di copertura 100 642  mm 590  mm Tipo 3 84100S
Mostra
84125S Piastra di copertura 125 645  mm 590  mm Tipo 3 84125S
Mostra
84150S Piastra di copertura 150 656  mm 590  mm Tipo 3 84150S
Mostra
84200S Piastra di copertura 200 720  mm 590  mm Tipo 3 84200S
Mostra

  Tipo di coperturaLarghezza nominale (DN)LunghezzaLarghezzaProtezione antiriflusso Cod. Art.
84000X Piastra di copertura 486  mm 590  mm Tipo 3 84000X
Mostra
84100X piastra di copertura piastrellabile 100 642  mm 590  mm Tipo 3 84100X
Mostra
84125X piastra di copertura piastrellabile 125 645  mm 590  mm Tipo 3 84125X
Mostra
84150X piastra di copertura piastrellabile 150 656  mm 590  mm Tipo 3 84150X
Mostra
84200X piastra di copertura piastrellabile 200 720  mm 590  mm Tipo 3 84200X
Mostra

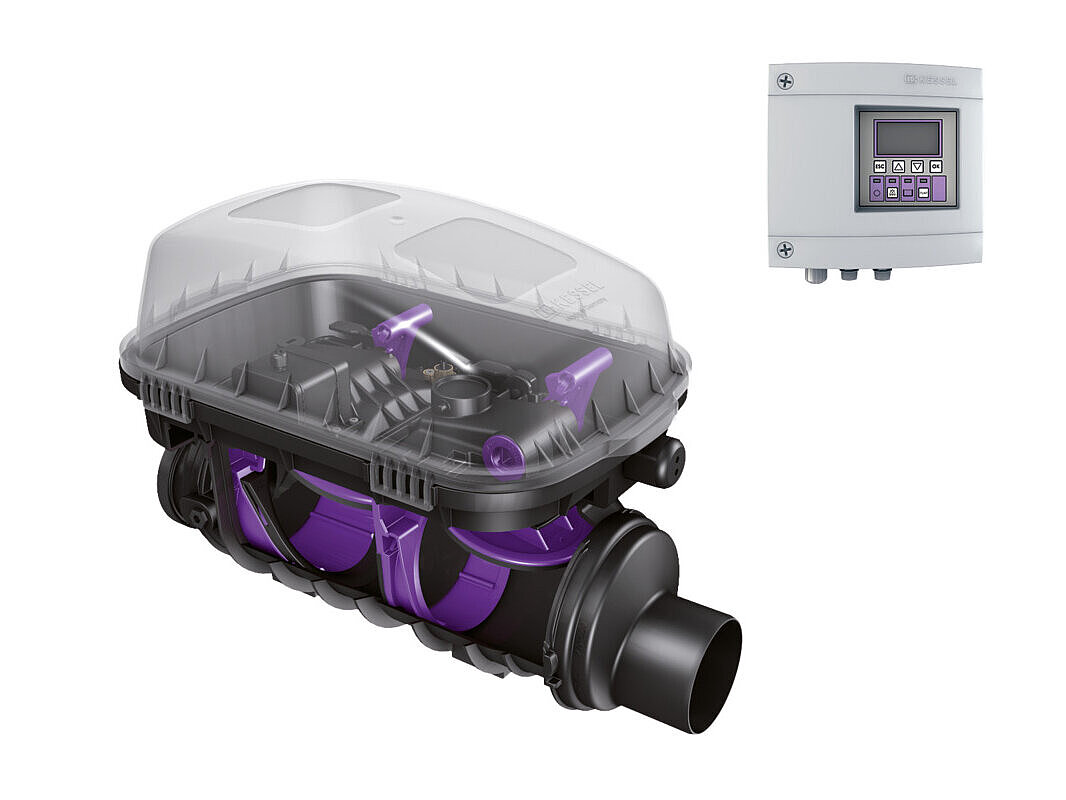

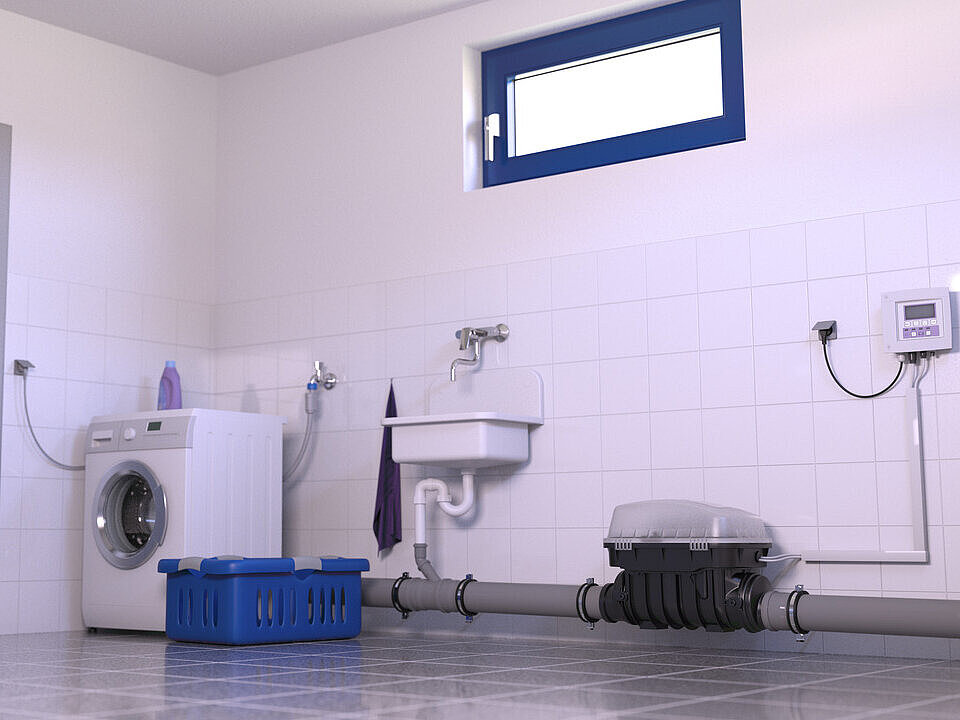

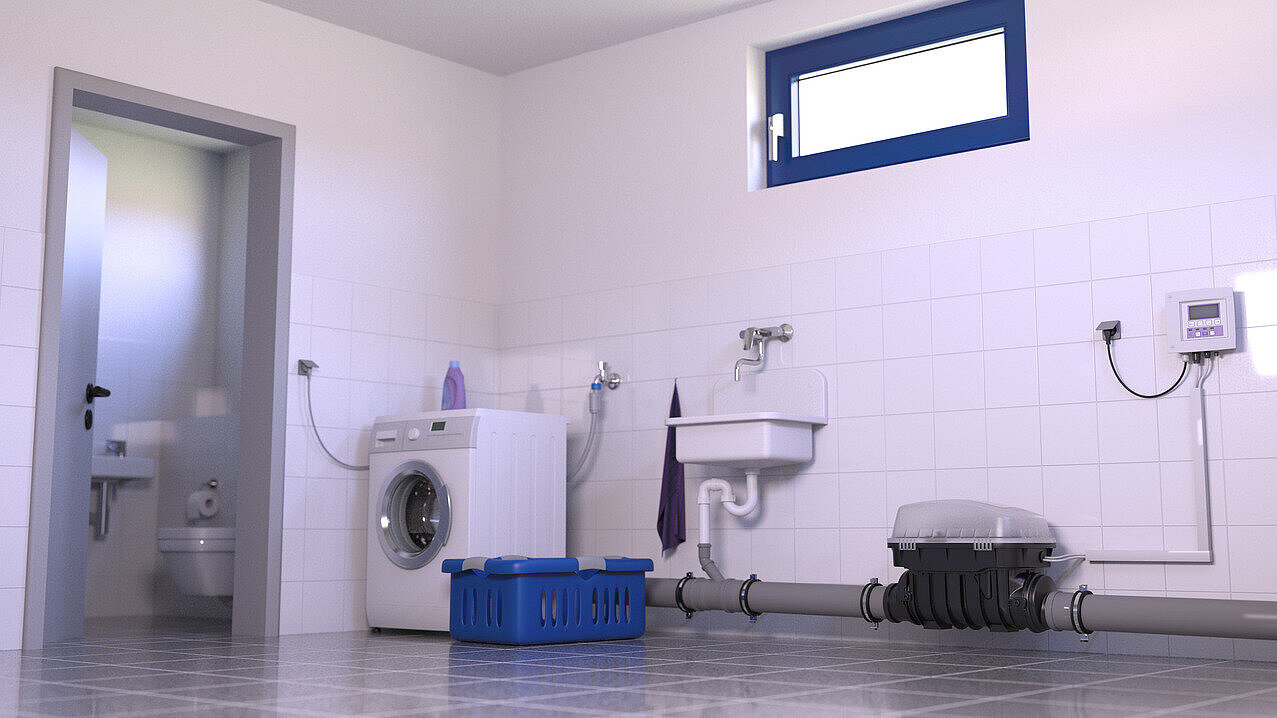

Installazione in un canale di scarico non interrato

  Larghezza nominale (DN)LunghezzaLarghezzaProtezione antiriflusso Cod. Art.
84000 486  mm 350  mm Tipo 3 84000
Mostra
84100 100 642  mm 350  mm Tipo 3 84100
Mostra
84125 125 645  mm 350  mm Tipo 3 84125
Mostra
84150 150 656  mm 350  mm Tipo 3 84150
Mostra
84200 200 720  mm 350  mm Tipo 3 84200
Mostra

Non avete trovato il prodotto giusto?

Oltre alle nostre valvole antiriflusso standard, sviluppiamo soluzioni individuali per speciali requisiti in fatto di forma, funzionamento e dimensionamento in base alle esigenze dei nostri clienti.

Soluzioni individuali
