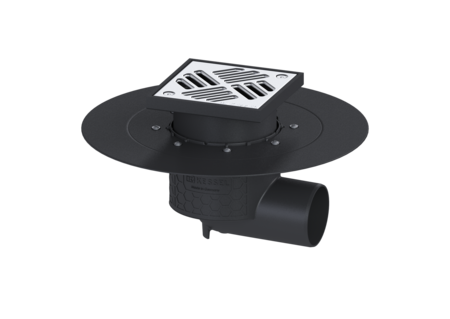

Scarico Ecoguss flangia adesiva
DN 70, laterale, Griglia a feritoie
KESSEL Scarico Ecoguss flangia adesiva, DN 70, bocchettone laterale, drenaggio attraverso Scarico puntuale, chiusura antiodore incluso, altezza rivestimento pavimento max. 25 mm, tipo di copertura Griglia a feritoia, regolabile in altezza
- Ecoguss in materiale composito ad alta tecnologia
- Ecoguss, i più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48578.11 |
|---|---|
| GTIN (EAN) | 4026092032763 |
| Gruppo di prezzo | 40 |
Scarico Ecoguss flangia adesiva DN 70, laterale, Griglia a feritoie
Lo Scarico a pavimento/soffitto Ecoguss viene utilizzato in combinazione con un Rialzo in acciaio inox, Ecoguss e polimero riciclato per il drenaggio puntuale ed è dotato di una Chiusura antiodore rimovibile e di una copertura di protezione per il periodo di costruzione. Il materiale composito riciclabile Ecoguss soddisfa i più elevati requisiti di isolamento acustico, è permanentemente resistente a 350 sostanze aggressive secondo la lista di resistenza, è resistente alla temperatura e ha una superficie permanentemente esente da corrosione. Può essere trattato alla fiamma per brevi periodi da 100 a 400 gradi Celsius. La flangia adesiva con una larghezza di 50 mm è adatta per collegare guarnizioni termosaldate in conformità alla norma DIN 18534 per tutte le classi di esposizione all'acqua. La flangia libera viene utilizzata per il fissaggio di guaine impermeabilizzanti in polimero e in elastomero, nonché di guarnizioni bituminose a freddo ed è quindi adatta solo per l'uso con barriere antiumidità. Il raccordo di uscita è adatto per il collegamento a tubi SML. Non è richiesto il collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso): W3-I Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Chiusura antiodore: incluso Dimensioni Peso netto: 1,62 kg Peso lordo: 2,38 kg Diametro: 348 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 348 mm Larghezza: 348 mm Lunghezza imballaggio: 490 mm Larghezza imballaggio: 275 mm Altezza imballaggio: 495 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Superficie: Acciaio inox lucidato Materiale del telaio: ABS Blocco: avvitato Classe di carico: K 3 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Altezza max. del rivestimento: 25 mm Rialzo: regolabile in altezza Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD |
- Larghezza nominale (DN) (nennweite): 70
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
ABS
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
