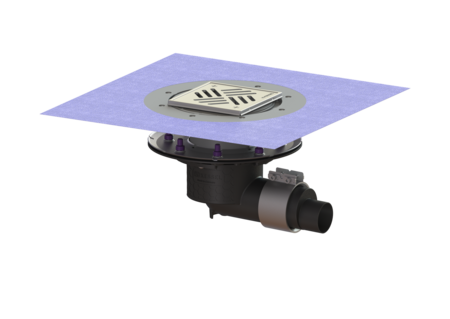

Scarico pavim. Ecoguss fl. press.
DN 50, lat., Variofix, Griglia feritoie
KESSEL Scarico pavim. Ecoguss fl. press., DN 50, lunghezza copertura 138 mm, bocchettone laterale, drenaggio attraverso Scarico puntuale, altezza rivestimento pavimento max. 17 mm, tipo di copertura Griglia a feritoia, regolabile in tre dimensioni
- Effetto di isolamento acustico scientificamente provato
- I più elevati standard di protezione antincendio
| Cod. Art. | 48758.51 |
|---|---|
| GTIN (EAN) | 4026092053201 |
| Gruppo di prezzo | 40 |
Scarico pavim. Ecoguss fl. press. DN 50, lat., Variofix, Griglia feritoie
Lo Scarico a pavimento/soffitto Ecoguss viene utilizzato in combinazione con un Rialzo in acciaio inox, Ecoguss e polimero riciclato per il drenaggio puntuale ed è dotato di una Chiusura antiodore rimovibile e di una copertura di protezione per il periodo di costruzione. Il materiale composito Ecoguss riciclabile soddisfa i più alti requisiti di isolamento acustico, è permanentemente resistente a 350 sostanze aggressive secondo la lista di resistenza, è resistente alla temperatura e ha una superficie permanentemente priva di corrosione. Può essere trattato alla fiamma per brevi periodi da 100 a 400 gradi Celsius. La flangia di tenuta a pressione con viti e bulloni in acciaio inox è utilizzata per il serraggio o la saldatura di membrane bituminose e bitume polimero, nonché di guaine impermeabilizzanti in polimero e in elastomero. Per la guarnizione termosaldata si possono utilizzare solo guaine impermeabilizzanti testate dal produttore. Il raccordo di uscita è adatto per il collegamento a tubi SML. Non è richiesto il collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 50 Diametro esterno (DA): 58 mm Chiusura antiodore: incluso Dimensioni Peso netto: 4 kg Peso lordo: 5,5 kg Diametro: 273 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 273 mm Larghezza: 273 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 386 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Altezza rivestimento min.: 10 mm Materiale del telaio: Acciaio inox 14301 Blocco: avvitato Classe di carico: K 3 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Altezza max. del rivestimento: 17 mm Rialzo: regolabile in tre dimensioni Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Chiusura antiodore per Practicus, Ecoguss, Ferrofix | 27169 | Mostra |
 | Flangia di tenuta a press Ecoguss Sistema 125, incl. fermagli di fissaggio | 48407 | Mostra |
 | Membrana impermeabilizzante per l’impermea. a strato sottile liquida | 48651 | Mostra |
 | Corpo base Ecoguss Flangia press, DN 50, Uscita laterale | 48758 | Mostra |
 | Rialzo Variofix Griglia a feritoie, AISI304, K 3 | 48963 | Mostra |
- Larghezza nominale (DN) (nennweite): 50
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
