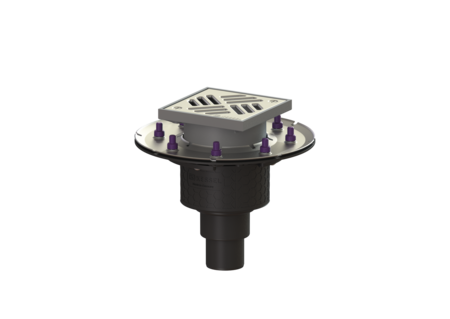

Scarico pavim. Ecoguss fl. press.
DN 50, verticale, Griglia a feritoie
KESSEL Scarico pavim. Ecoguss fl. press., DN 50, lunghezza copertura 138 mm, bocchettone verticale, drenaggio attraverso Scarico puntuale, altezza rivestimento pavimento max. 25 mm, tipo di copertura Griglia a feritoia, regolabile in altezza
- Effetto di isolamento acustico scientificamente provato
- I più elevati standard di protezione antincendio
| Cod. Art. | 48858.11 |
|---|---|
| GTIN (EAN) | 4026092034521 |
| Gruppo di prezzo | 40 |
Scarico pavim. Ecoguss fl. press. DN 50, verticale, Griglia a feritoie
Lo Scarico a pavimento/soffitto Ecoguss viene utilizzato in combinazione con un Rialzo in acciaio inox, Ecoguss e polimero riciclato per il drenaggio puntuale ed è dotato di una Chiusura antiodore rimovibile e di una copertura di protezione per il periodo di costruzione. Il materiale composito riciclabile Ecoguss soddisfa i più elevati requisiti di isolamento acustico, è permanentemente resistente a 350 sostanze aggressive secondo la lista di resistenza, è resistente alla temperatura e ha una superficie permanentemente esente da corrosione. Può essere trattato alla fiamma per brevi periodi da 100 a 400 gradi Celsius. La flangia di tenuta a pressione con viti e bulloni in acciaio inox è utilizzata per il serraggio o la saldatura di membrane bituminose e bitume polimero, nonché di guaine impermeabilizzanti in polimero e in elastomero. Per la guarnizione termosaldata si possono utilizzare solo guaine impermeabilizzanti testate dal produttore. Il raccordo di uscita è adatto per il collegamento a tubi SML. Non è richiesto il collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 50 Diametro esterno (DA): 58 mm Chiusura antiodore: incluso Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensioni Peso netto: 2,87 kg Peso lordo: 3,5 kg Diametro: 273 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 273 mm Larghezza: 273 mm Lunghezza imballaggio: 400 mm Larghezza imballaggio: 300 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Materiale del telaio: ABS Blocco: avvitato Classe di carico: K 3 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Altezza max. del rivestimento: 25 mm Rialzo: regolabile in altezza Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra |
 | Prolunga H: 140 mm, con flangia adesiva | 48403 | Mostra |
 | Prolunga H: 147 mm, con flangia di tenuta a pres. | 48404 | Mostra |
 | Prolunga H: 120 mm, con flangia adesiva | 48900 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Chiusura antiodore per Practicus, Ecoguss, Ferrofix | 27169 | Mostra |
 | Flangia di tenuta a press Ecoguss Sistema 125, incl. fermagli di fissaggio | 48407 | Mostra |
 | Corpo base Ecoguss Flangia press, DN 50, Uscita verticale | 48858 | Mostra |
 | Rialzo Griglia feritoie AISI304 150x150 mm K 3 | 48950 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Approvazione | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 50
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
ABS
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
