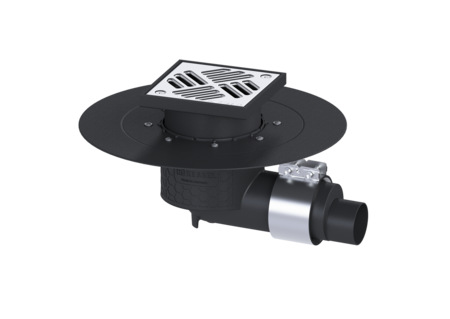

Scarico Ecoguss flangia adesiva
DN 50, laterale, Griglia a feritoie
KESSEL Scarico Ecoguss flangia adesiva, DN 50, bocchettone laterale, drenaggio attraverso Scarico puntuale, chiusura antiodore incluso, altezza rivestimento pavimento max. 25 mm, tipo di copertura Griglia a feritoia, regolabile in altezza
- Ecoguss in materiale composito ad alta tecnologia
- Ecoguss, i più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48558.11 |
|---|---|
| GTIN (EAN) | 4026092034408 |
| Gruppo di prezzo | 40 |
Scarico Ecoguss flangia adesiva DN 50, laterale, Griglia a feritoie
Lo scarico per pavimenti/soffitti Ecoguss viene utilizzato per il drenaggio puntuale ed è dotato di una flangia adesiva, di una chiusura antiodore rimovibile, di una guarnizione a labbro e di una copertura protettiva per la posa. Il materiale composito riciclabile Ecoguss soddisfa i più severi requisiti in fatto di isolamento acustico, è resistente agli agenti aggressivi e alle temperature e possiede una superficie a prova di corrosione a lungo termine. Può essere fiammato per breve tempo da 100 a 400 gradi Celsius. La flangia adesiva con una larghezza di 50 mm è adatta al collegamento delle impermeabilizzazioni a strato sottile, a norma DIN 18534, per tutte le classi di esposizione all’acqua. La flangia sciolta viene utilizzata per il fissaggio delle guaine impermeabilizzanti in polimero ed elastomero, nonché di impermeabilizzazioni con bitume a freddo, ed è quindi adatta solo all’impiego in presenza di impermeabilizzazioni contro l’umidità. L’ugello di uscita è adatto per il collegamento ai tubi SML. Non è necessario un collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso): W3-I Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 50 Diametro esterno (DA): 58 mm Chiusura antiodore: incluso Dimensioni Peso netto: 2,02 kg Peso lordo: 2,65 kg Diametro: 348 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 348 mm Larghezza: 348 mm Lunghezza imballaggio: 490 mm Larghezza imballaggio: 275 mm Altezza imballaggio: 495 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Superficie: Acciaio inox lucidato Materiale del telaio: ABS Blocco: avvitato Classe di carico: K 3 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Altezza max. del rivestimento: 25 mm Rialzo: regolabile in altezza Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 50
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
ABS
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
