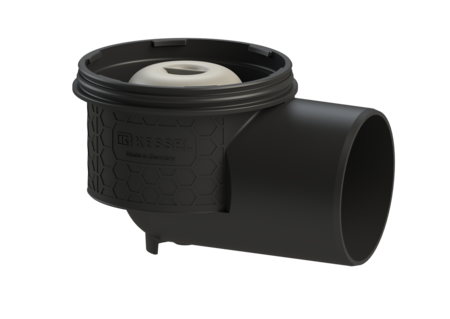

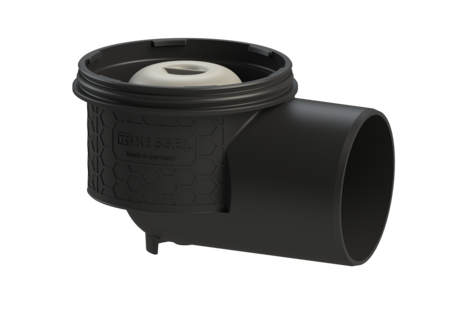

Corpo base Ecoguss
DN 100, Uscita laterale
KESSEL Corpo base Ecoguss, DN 100, bocchettone laterale, drenaggio attraverso Scarico puntuale, chiusura antiodore incluso, guarnizione del corpo base attraverso Bordo di connessione
- Ecoguss in materiale composito ad alta tecnologia
- I più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48311 |
|---|---|
| GTIN (EAN) | 4026092033272 |
| Gruppo di prezzo | 40 |
Corpo base Ecoguss DN 100, Uscita laterale
Il corpo base Ecoguss è utilizzato, in combinazione con un rialzo superiore, per il drenaggio puntuale ed è dotato di una chiusura antiodore removibile e di una copertura di protezione, per uso durante la fase di installazione. Il materiale composito riciclabile soddisfa i più elevati requisiti di isolamento acustico, è resistente ai fluidi aggressivi ed alle temperature ed ha una superficie a prova di corrosione. Può essere sottoposto a fiamma diretta per breve tempo da 100 a 400 Gradi Celsius. La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in materiale plastico ed elastomeri. Per l’impermeabilizzazione, devono essere utilizzate solo membrane impermeabilizzanti testate in fabbrica. L'ugello di uscita è adatto al collegamento ai tubi SML. Non è necessario un collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Chiusura antiodore: incluso Dimensioni Peso netto: 1,05 kg Peso lordo: 1,16 kg Diametro: 135 mm Altezza: 132 mm Lunghezza imballaggio: 200 mm Larghezza imballaggio: 200 mm Altezza imballaggio: 175 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: laterale
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Rialzo Griglia feritoie AISI304 130x130mm K 3 | 48165 | Mostra |
 | Rialzo Griglia a feritoie nera 150x150 mm, K 3 | 48193 | Mostra |
 | Rialzo Gr Design Kessel AISI304 Lock&Lift L15 | 48201 | Mostra |
 | Rialzo Gr Design Oval AISI304 Lock & Lift L 15 | 48202 | Mostra |
 | Rialzo Gr Design Kessel AISI316L Lock&Lift L15 | 48203 | Mostra |
 | Rialzo Variofix Gr Design Kessel AISI316L Lock&Lift L15 | 48204 | Mostra |
 | Rialzo Variofix Griglia a feritoie, AISI316L, K 3 | 48206 | Mostra |
 | Rialzo Griglia feritoie AISI316L 150x150mm K 3 | 48209 | Mostra |
 | Rialzo piastrellabile, AISI304, K 3 | 48211 | Mostra |
 | Rialzo Griglia Design Slot, AISI304, K 3 | 48218 | Mostra |
 | Rialzo Grig Design Slot AISI304 Lock&Lift K 3 | 48219 | Mostra |
 | Rialzo Griglia Design Spot, AISI304, K 3 | 48220 | Mostra |
 | Rialzo Gr Design Spot AISI304 Lock&Lift K 3 | 48221 | Mostra |
 | Rialzo Griglia Design Kessel, AISI304, L 15 | 48225 | Mostra |
 | Rialzo Griglia Design Oval, AISI304, L 15 | 48226 | Mostra |
 | Rialzo Gr Design Oval AISI316L Lock&Lift L 15 | 48227 | Mostra |
 | Rialzo Griglia Design Oval, AISI316L, L 15 | 48228 | Mostra |
 | Rialzo Variofix Griglia Design Slot, AISI304, K 3 | 48618 | Mostra |
 | Rialzo Variofix Gri Design Slot AISI304 Lock & Lift K 3 | 48619 | Mostra |
 | Rialzo Variofix Griglia Design Spot, AISI304, K 3 | 48620 | Mostra |
 | Rialzo Variofix Gr Design Spot AISI304 Lock & Lift K 3 | 48621 | Mostra |
 | Rialzo Variofix Griglia Design Kessel, AISI304, L 15 | 48625 | Mostra |
 | Rialzo Variofix Griglia Design Oval, AISI304, L 15 | 48626 | Mostra |
 | Rialzo Variofix Gr Design Oval AISI316L Lock&Lift L 15 | 48669 | Mostra |
 | Rialzo Variofix Griglia Design Oval, AISI316L, L 15 | 48670 | Mostra |
 | Rialzo Variofix Gr Design Kessel AISI304 Lock&Lift L15 | 48904 | Mostra |
 | Rialzo Variofix Grig Design Oval AISI304 Lock&Lift L 15 | 48905 | Mostra |
 | Rialzo Variofix piastrellabile, AISI304, K 3 | 48906 | Mostra |
 | Rialzo Linearis Comfort L: 750 mm, Sistema 125, WaD, K 3 | 48928M | Mostra |
 | Rialzo Linearis Comfort L: 850 mm, Sistema 125, WaD, K 3 | 48929M | Mostra |
 | Rialzo Linearis Comfort L: 950 mm, Sistema 125, WaD, K 3 | 48930M | Mostra |
 | Rialzo Linearis Comfort L: 1050 mm, Sistema 125, WaD, K 3 | 48931M | Mostra |
 | Rialzo Linearis Comfort L: 1150 mm, Sistema 125, WaD, K 3 | 48932M | Mostra |
 | Rialzo Griglia feritoie AISI304 150x150 mm K 3 | 48950 | Mostra |
 | Rialzo Variofix Griglia a feritoie, AISI304, K 3 | 48963 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 100
- TÜV voto di prova (pruefzeichen):
ID 1111244461
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Chiusura antiodore (geruchsverschluss): incluso
