Un pozzetto di ispezione per valvola antiriflusso all'esterno dell'abitazione offre vantaggi decisivi. In questo modo, tutti i punti di scarico a rischio di riflusso possono essere protetti in modo centralizzato e semplice da manutenere all'esterno dell'abitazione. La produzione di rumori fastidiosi, come quello causato dal funzionamento di una pompa o simili è esclusa, e non si deve sacrificare nessuno spazio abitativo nella casa.

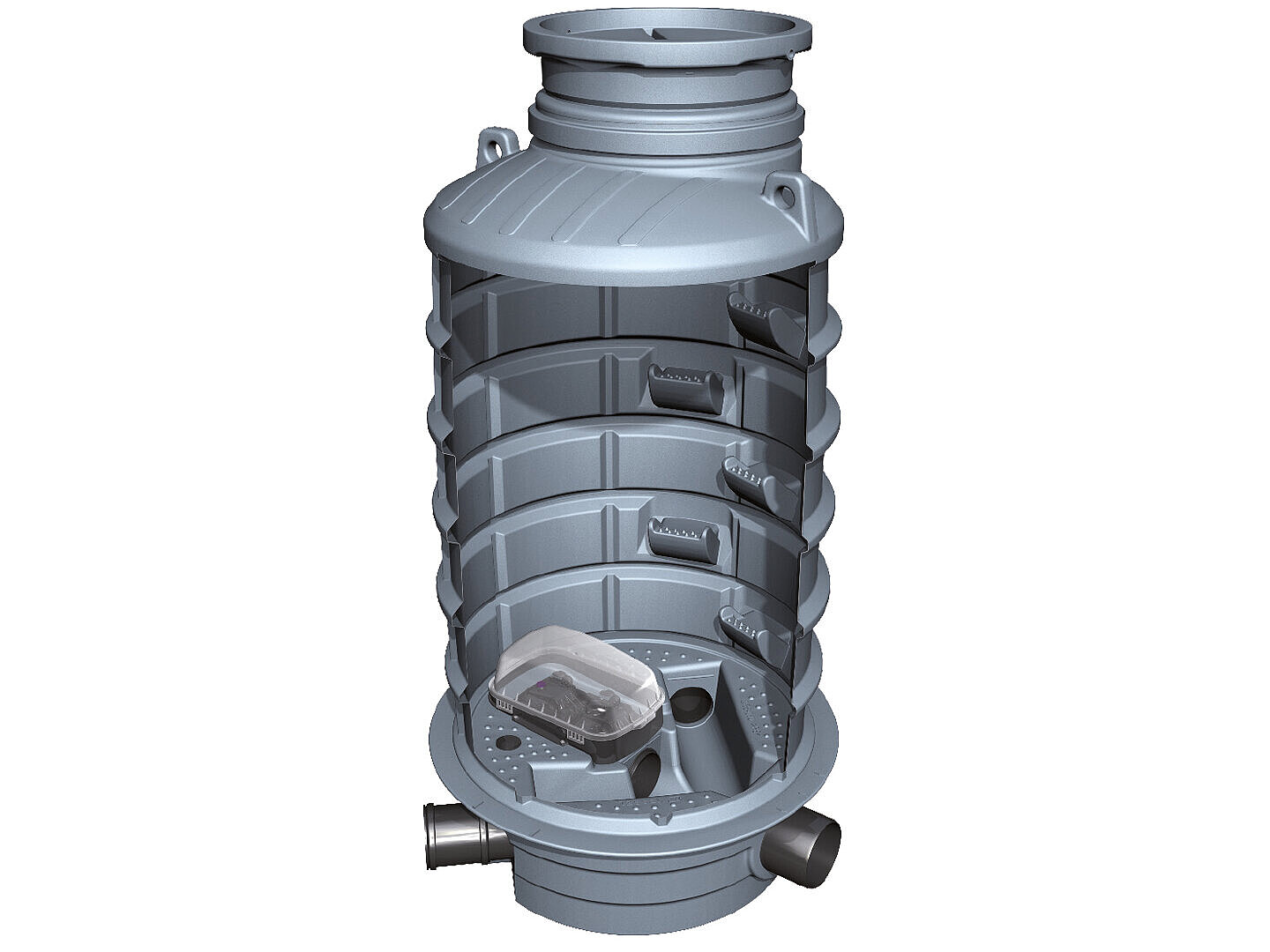

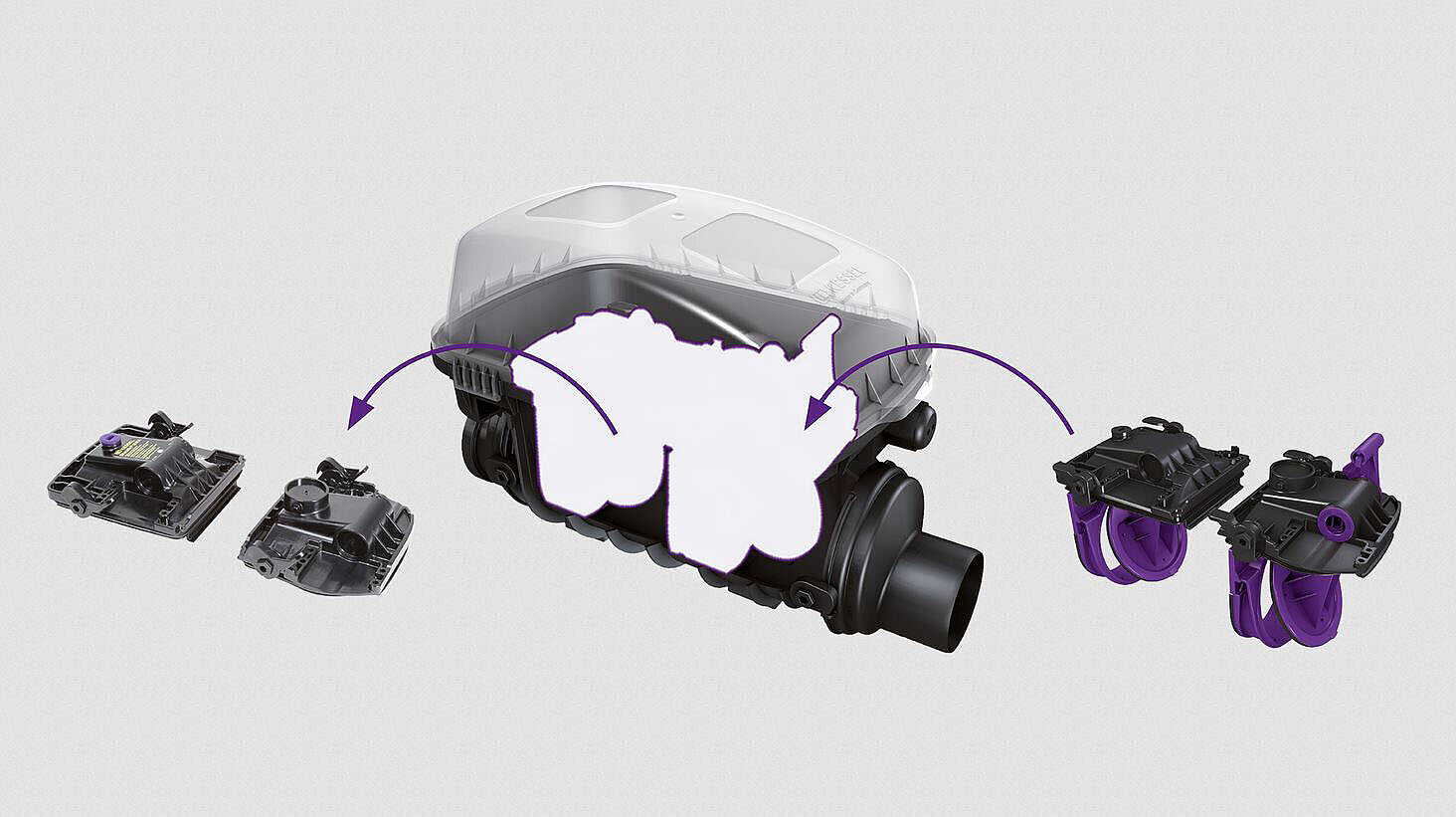

Il pozzetto di ispezione per valvola antiriflusso standard LW 1000 è realizzato con una struttura monolitica in robusto materiale plastico PE resistente nel tempo. È impermeabile, resistente alle acque di scarico aggressive e può essere equipaggiato a posteriori con diversi dispositivi di sicurezza anti-riflusso e pompe.
Il pozzetto di ispezione per valvola antiriflusso LW 1000 è disponibile nelle altezze da 1.180 mm a 3.180 mm e con una larghezza nominale dello scarico di DN 150 o DN 200.
Il pozzetto di ispezione per valvola antiriflusso con due entrate laterali può essere utilizzato contemporaneamente per il drenaggio dell’edificio, del tetto e del cortile.

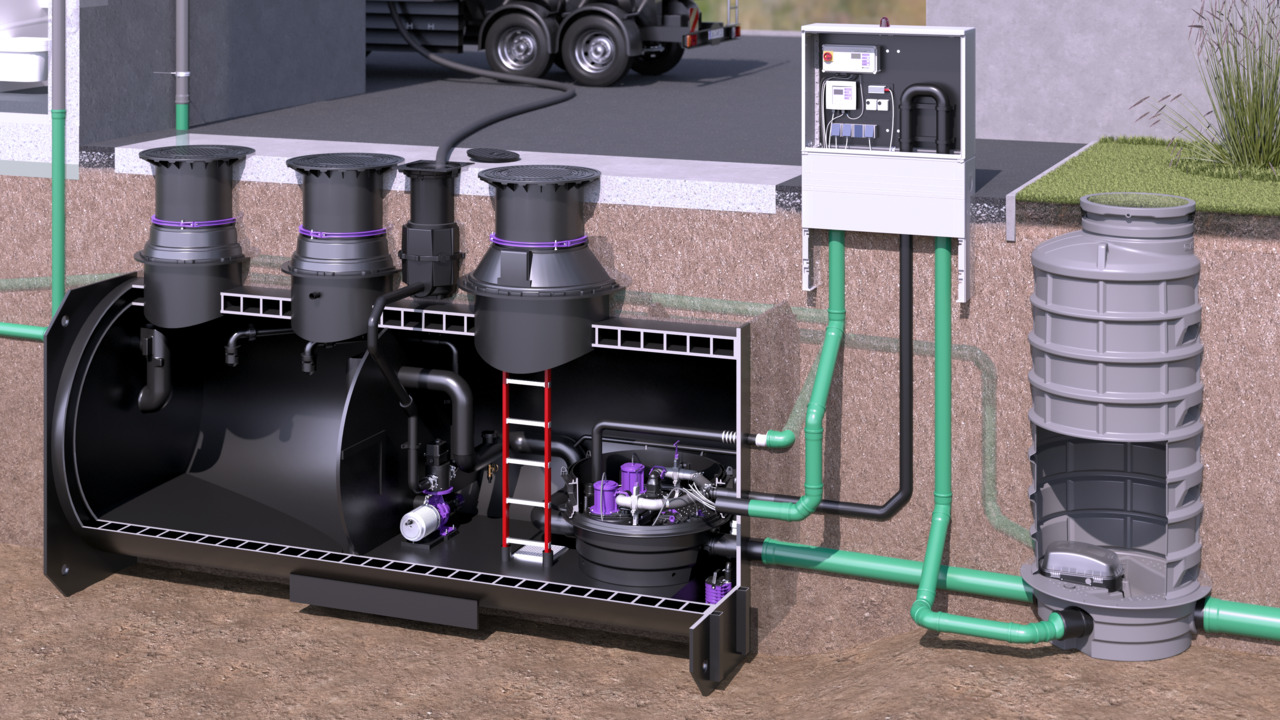

La camera di controcorrente standard può essere utilizzata come protezione centralizzata per un sistema di separazione, ad esempio, e offre ulteriori opzioni di collegamento tramite gli ingressi laterali.
Possibilità d’impiego

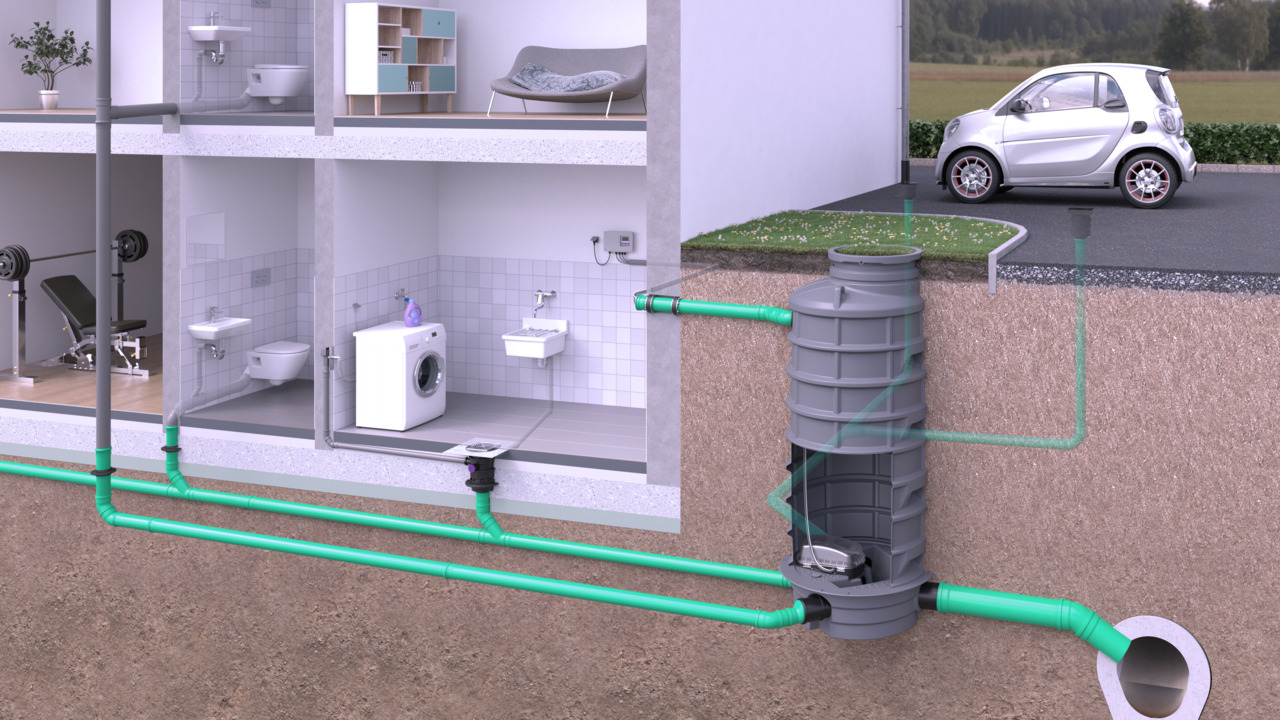

In questo modo è possibile guadagnare un prezioso spazio abitabile nella casa: il pozzetto di ispezione per valvola antiriflusso standard viene installato interrato fuori dall’edificio. La profondità di installazione può essere scelta in modo variabile. L’esempio seguente mostra come possono presentarsi le condizioni di posa concrete:
Struttura

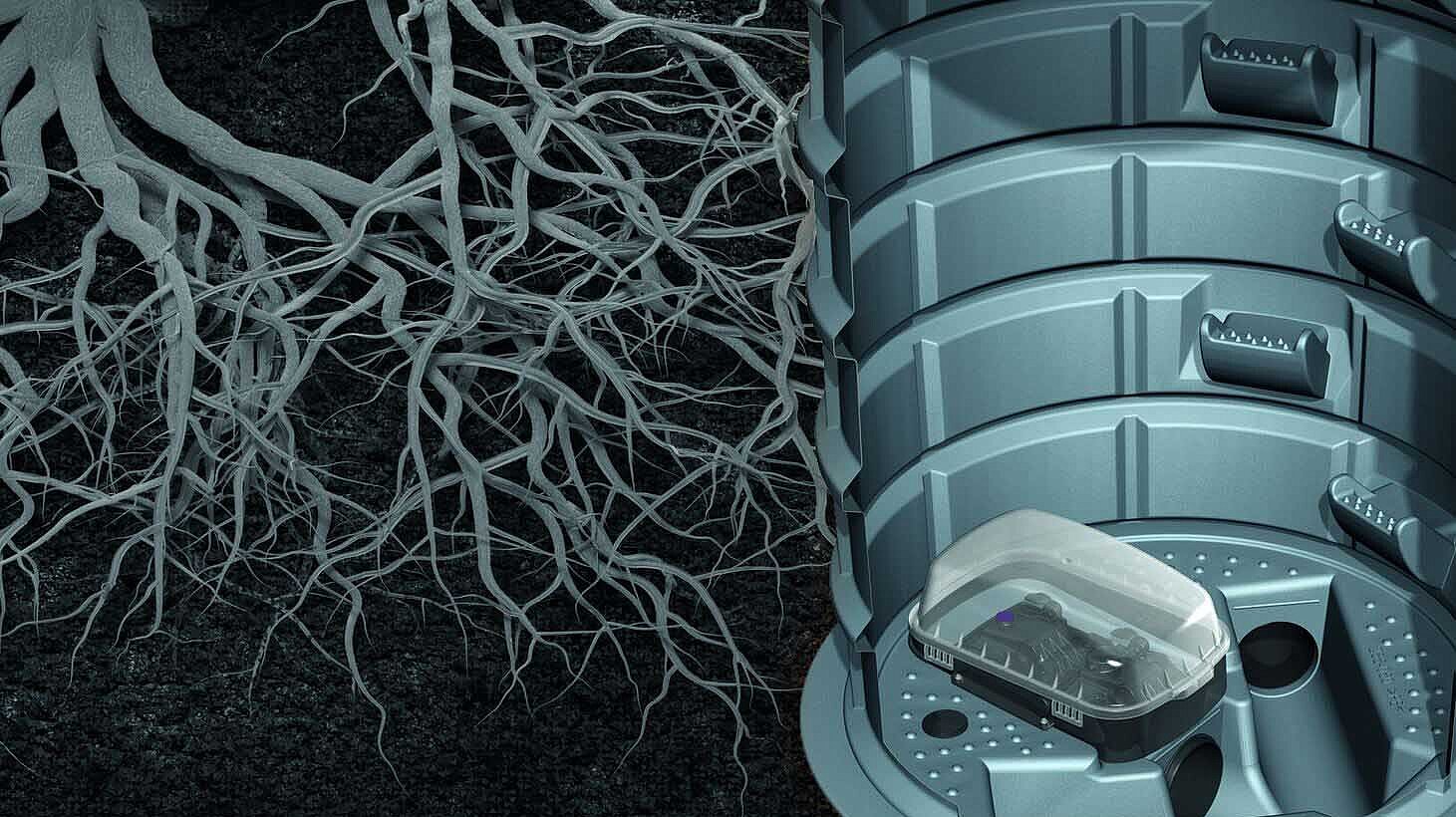

Grazie alla sua struttura compatta in materiale infrangibile e antiurto, il pozzetto di ispezione standard per valvola antiriflusso LW 1000 è impermeabile e resistente nel tempo alla crescita delle radici. Inoltre, può essere adattato perfettamente al livello del suolo grazie ai suoi rialzi variabili.
Pozzetto di ispezione del riflusso LW 1000
Uscita DN 150
| Profondità di posa | Larghezza nominale (DN) dell’entrata | Larghezza nominale (DN) dell’uscita | Numero di entrate | Numero di uscite | Cod. Art. | ||
|---|---|---|---|---|---|---|---|
881005-DN150 | 1.230 mm | 150 mm | 150 mm | 3 | 1 | 881005-DN150 | Mostra |
881505-DN150 | 1.730 mm | 150 mm | 150 mm | 3 | 1 | 881505-DN150 | Mostra |
882005-DN150 | 2.230 mm | 150 mm | 150 mm | 3 | 1 | 882005-DN150 | Mostra |
882505-DN150 | 2.730 mm | 150 mm | 150 mm | 3 | 1 | 882505-DN150 | Mostra |
883005-DN150 | 3.230 mm | 150 mm | 150 mm | 3 | 1 | 883005-DN150 | Mostra |
Uscita DN 200
| Profondità di posa | Larghezza nominale (DN) dell’entrata | Larghezza nominale (DN) dell’uscita | Numero di entrate | Numero di uscite | Cod. Art. | ||
|---|---|---|---|---|---|---|---|
881005 | 1.230 mm | 150 mm | 200 mm | 3 | 1 | 881005 | Mostra |
881505 | 1.730 mm | 150 mm | 200 mm | 3 | 1 | 881505 | Mostra |
882005 | 2.230 mm | 150 mm | 200 mm | 3 | 1 | 882005 | Mostra |
882505 | 2.730 mm | 150 mm | 200 mm | 3 | 1 | 882505 | Mostra |
883005 | 3.230 mm | 150 mm | 200 mm | 3 | 1 | 883005 | Mostra |
Non avete trovato il prodotto giusto?
Oltre alle nostre valvole antiriflusso standard, sviluppiamo soluzioni individuali per speciali requisiti in fatto di forma, funzionamento e dimensionamento in base alle esigenze dei nostri clienti.
