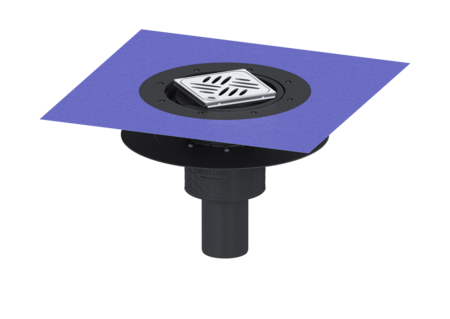

Scarico Ecoguss flangia adesiva
DN 70, vert., Variofix, Griglia Design
KESSEL Scarico Ecoguss flangia adesiva, DN 70, bocchettone verticale, drenaggio attraverso Scarico puntuale, chiusura antiodore incluso, altezza rivestimento pavimento max. 24 mm, tipo di copertura Griglia Design, regolabile in tre dimensioni
- Ecoguss in materiale composito ad alta tecnologia
- Ecoguss, i più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48678.53 |
|---|---|
| GTIN (EAN) | 4026092054260 |
| Gruppo di prezzo | 40 |
Scarico Ecoguss flangia adesiva DN 70, vert., Variofix, Griglia Design
Lo Scarico a pavimento/soffitto Ecoguss viene utilizzato in combinazione con un Rialzo in acciaio inox, Ecoguss e polimero riciclato per il drenaggio puntuale ed è dotato di una Chiusura antiodore rimovibile e di una copertura di protezione per il periodo di costruzione. Il materiale composito riciclabile Ecoguss soddisfa i più elevati requisiti di isolamento acustico, è permanentemente resistente a 350 sostanze aggressive secondo la lista di resistenza, è resistente alla temperatura e ha una superficie permanentemente esente da corrosione. Può essere trattato alla fiamma per brevi periodi da 100 a 400 gradi Celsius. La flangia adesiva con una larghezza di 50 mm è adatta per collegare guarnizioni termosaldate in conformità alla norma DIN 18534 per tutte le classi di esposizione all'acqua. La flangia libera viene utilizzata per il fissaggio di guaine impermeabilizzanti in polimero e in elastomero, nonché di guarnizioni bituminose a freddo ed è quindi adatta solo per l'uso con barriere antiumidità. Il raccordo di uscita è adatto per il collegamento a tubi SML. Non è richiesto il collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso): W3-I Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Chiusura antiodore: incluso Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensioni Peso netto: 3,48 kg Peso lordo: 4,47 kg Diametro: 348 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 348 mm Larghezza: 348 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 386 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia Design Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 120 mm Lunghezza della copertura: 120 mm Altezza rivestimento min.: 10 mm Superficie: levigato Materiale del telaio: Acciaio inox 14301 Blocco: Lock & Lift Classe di carico: L 15 (EN 1253-1) Design della griglia: Kessel Classe antiscivolo: R9 secondo DIN 51130; C secondo DIN 51097 Larghezza del telaio: 132 mm Lunghezza del telaio: 132 mm Altezza max. del rivestimento: 24 mm Rialzo: regolabile in tre dimensioni Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra |
 | Prolunga H: 140 mm, con flangia adesiva | 48403 | Mostra |
 | Prolunga H: 147 mm, con flangia di tenuta a pres. | 48404 | Mostra |
 | Prolunga H: 120 mm, con flangia adesiva | 48900 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Chiusura antiodore per Practicus, Ecoguss, Ferrofix | 27169 | Mostra |
 | Flangia adesiva con contro-flangia, ABS, sistema 125 | 48410 | Mostra |
 | Membrana impermeabilizzante per l’impermea. a strato sottile liquida | 48651 | Mostra |
 | Corpo base Ecoguss Flangia adesiva, DN 70, Uscita verticale | 48678 | Mostra |
 | Rialzo Variofix Gr Design Kessel AISI304 Lock&Lift L15 | 48904 | Mostra |
 | Griglia Design Oval, Lock & Lift | 680225 | Mostra |
 | Griglia Design KESSEL, Lock & Lift | 680226 | Mostra |
 | Griglia Design Spot, Lock & Lift | 680238 | Mostra |
 | Griglia Design Slot, Lock & Lift | 680239 | Mostra |
 | Chiave di apertura per Lock & Lift | 680702 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Approvazione | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 70
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
