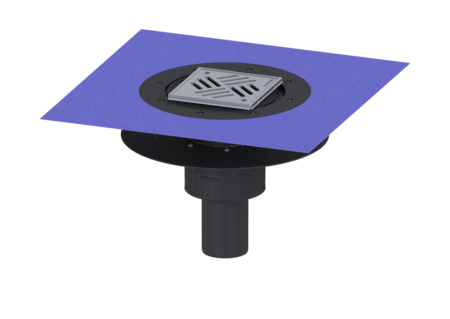

Scarico Ecoguss flangia adesiva
DN 70, vert., Variofix, Griglia feritoie
KESSEL Scarico Ecoguss flangia adesiva, DN 70, bocchettone verticale, drenaggio attraverso Scarico puntuale, chiusura antiodore incluso, altezza rivestimento pavimento max. 17 mm, tipo di copertura Griglia a feritoia, regolabile in tre dimensioni
- Ecoguss in materiale composito ad alta tecnologia
- Ecoguss, i più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48678.51 |
|---|---|
| GTIN (EAN) | 4026092032817 |
| Gruppo di prezzo | 40 |
Scarico Ecoguss flangia adesiva DN 70, vert., Variofix, Griglia feritoie
Lo scarico per pavimenti/soffitti Ecoguss viene utilizzato per il drenaggio puntuale ed è dotato di una flangia adesiva, di una chiusura antiodore rimovibile, di una guarnizione a labbro e di una copertura protettiva per la posa. Il materiale composito riciclabile Ecoguss soddisfa i più severi requisiti in fatto di isolamento acustico, è resistente agli agenti aggressivi e alle temperature e possiede una superficie a prova di corrosione a lungo termine. Può essere fiammato per breve tempo da 100 a 400 gradi Celsius. La flangia adesiva con una larghezza di 50 mm è adatta al collegamento delle impermeabilizzazioni a strato sottile, a norma DIN 18534, per tutte le classi di esposizione all’acqua. La flangia sciolta viene utilizzata per il fissaggio delle guaine impermeabilizzanti in polimero ed elastomero, nonché di impermeabilizzazioni con bitume a freddo, ed è quindi adatta solo all’impiego in presenza di impermeabilizzazioni contro l’umidità. L’ugello di uscita è adatto per il collegamento ai tubi SML. Non è necessario un collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso): W3-I Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Chiusura antiodore: incluso Dimensioni Peso netto: 3,77 kg Peso lordo: 4,76 kg Diametro: 348 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 348 mm Larghezza: 348 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 386 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Altezza rivestimento min.: 10 mm Materiale del telaio: Acciaio inox 14301 Blocco: avvitato Classe di carico: K 3 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Altezza max. del rivestimento: 17 mm Rialzo: regolabile in tre dimensioni Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra |
 | Prolunga H: 140 mm, con flangia adesiva | 48403 | Mostra |
 | Prolunga H: 147 mm, con flangia di tenuta a pres. | 48404 | Mostra |
 | Prolunga H: 120 mm, con flangia adesiva | 48900 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Chiusura antiodore per Practicus, Ecoguss, Ferrofix | 27169 | Mostra |
 | Flangia adesiva con contro-flangia, ABS, sistema 125 | 48410 | Mostra |
 | Membrana impermeabilizzante per l’impermea. a strato sottile liquida | 48651 | Mostra |
 | Corpo base Ecoguss Flangia adesiva, DN 70, Uscita verticale | 48678 | Mostra |
 | Rialzo Variofix Griglia a feritoie, AISI304, K 3 | 48963 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Approvazione | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 70
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
