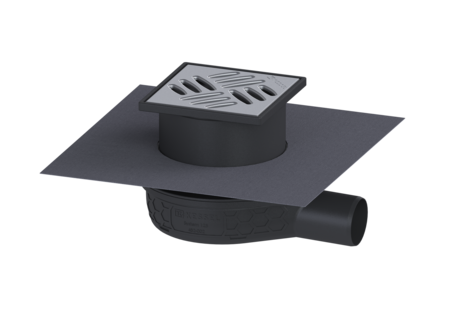

Scarico pavim “L’Ultrapiatto” 79
DN50 Flangia a clip, Griglia a feritoie
KESSEL Scarico pavim “L’Ultrapiatto” 79, bocchettone laterale, DN 50, regolazione in altezza 88 - 139 mm, tipo di copertura Griglia a feritoia, chiusura sbloccato, griglia design
- Profondità di posa ridotta
- Effetto di isolamento acustico scientificamente provato
- diverse coperture Design
| Cod. Art. | 44700.20M |
|---|---|
| GTIN (EAN) | 4026092082782 |
| Gruppo di prezzo | 10 |
Scarico pavim “L’Ultrapiatto” 79 DN50 Flangia a clip, Griglia a feritoie
Lo scarico a pavimento “L’ultrapiatto” 79 è adatto al drenaggio del pavimento all’interno. Lo scarico in materiale plastico è dotato di una chiusura antiodore estraibile nel rialzo. Variante Sistema: 125 Apertura per l’acqua di infiltrazione: opzionale Guarnizione termosaldata sul corpo base: Flangia a clip con membrana impermeabilizzante premontata Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso): W3-I Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 50 Diametro esterno (DA): 50 mm Chiusura antiodore: incluso Sostenibile: grazie all’impiego di materiale riciclato Dimensioni Possibilità di regolazione in altezza: 88 - 139 mm Peso netto: 0,76 kg Peso lordo: 0,76 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 227 mm Larghezza: 163 mm Altezza: 82 mm Lunghezza imballaggio: 220 mm Larghezza imballaggio: 160 mm Altezza imballaggio: 185 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: ABS Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox Colore della copertura: argento Larghezza della copertura: 120 mm Altezza della copertura: 9 mm Lunghezza della copertura: 120 mm Superficie: Acciaio inox lucidato Materiale del telaio: Materiale plastico Blocco: sbloccato Classe di carico: K 3 (EN 1253-1) Classe antiscivolo: R9 secondo DIN 51130; C secondo DIN 51097 Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 50/40 | 27118 | Mostra |
 | Set dell’ausilio di montaggio per il corpo base L’ultrapiatto 54 e 79 | 44702 | Mostra |
 | Filtro per capelli per “L’ultrapiatto” 54 e 79, Sistema 125 | 44704 | Mostra |
 | Prolunga H: 140 mm, con flangia adesiva | 48403 | Mostra |
 | Prolunga H: 147 mm, con flangia di tenuta a pres. | 48404 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
 | Prolunga H: 120 mm, con flangia adesiva | 48900 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite):
50
- Materiale corpo base (material_grundkoerper):
ABS
- Materiale della copertura (abdeckung_material):
Acciaio inox
- Materiale del telaio (rahmen_material):
Materiale plastico
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
