Scarico p pav. “L’ultrapiatto” 54
DN 40 WaD Griglia Design L&L, Megastop
KESSEL Scarico p pav. “L’ultrapiatto” 54, DN 40, tipo di copertura Griglia Design, regolazione in altezza 70 - 121 mm, chiusura antiodore Megastop, guarnizione del corpo base attraverso Membrana impermeabilizzante montata in fabbrica (WaD) secondo norma DIN 18534, classe di carico L 15
- chiusura antiodore estraibile nel rialzo inclusa
- Profondità di posa ridotta
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 44740.66M |
|---|---|
| GTIN (EAN) | 4026092080818 |
| Gruppo di prezzo | 10 |

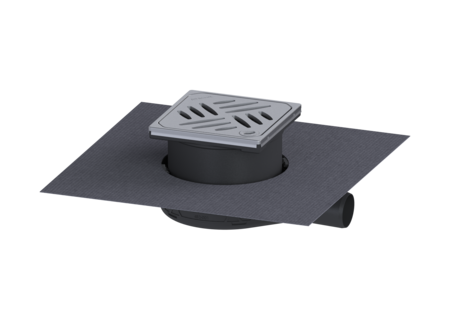

Scarico p pav. “L’ultrapiatto” 54 DN 40 WaD Griglia Design L&L, Megastop
Lo scarico a pavimento “L’ultrapiatto” 54 è adatto al drenaggio del pavimento all’interno. Lo scarico in materiale plastico è dotato di una chiusura antiodore estraibile nel rialzo. Con l’apertura per l’acqua di infiltrazione aperta, nessun allagamento dello strato di impermeabilizzazione in caso di ristagno. Variante Sistema: 125 Apertura per l’acqua di infiltrazione: opzionale Dispositivo di sicurezza anti-riflusso: fino a 0,1 bar Guarnizione termosaldata sul corpo base: Membrana impermeabilizzante montata in fabbrica (WaD) secondo norma DIN 18534 Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso): W3-I Altezza dell’acqua di sbarramento: 10 mm Caratteristiche generali Larghezza nominale (DN): 40 Diametro esterno (DA): 40 mm Chiusura antiodore: Megastop Sostenibile: grazie all’impiego di materiale riciclato Dimensioni Possibilità di regolazione in altezza: 70 - 121 mm Peso netto: 0,65 kg Peso lordo: 1,11 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 246 mm Larghezza: 200 mm Altezza: 54 mm Lunghezza imballaggio: 331 mm Larghezza imballaggio: 331 mm Altezza imballaggio: 123,4 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: ABS Caratteristiche di copertura Tipo di copertura: Griglia Design Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 120 mm Altezza della copertura: 16 mm Lunghezza della copertura: 120 mm Superficie: levigato Materiale del telaio: Acciaio inox 14301 Blocco: Lock & Lift Classe di carico: L 15 (EN 1253-1) Design della griglia: Kessel Classe antiscivolo: R9 secondo DIN 51130; C secondo DIN 51097 Larghezza del telaio: 132 mm Lunghezza del telaio: 132 mm Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Set dell’ausilio di montaggio per il corpo base L’ultrapiatto 54 e 79 | 44702 | Mostra |
 | Filtro per capelli per “L’ultrapiatto” 54 e 79, Sistema 125 | 44704 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
| Filtro per capelli per “L’ultrapiatto” 54 e 79, Sistema 125 | 44704 | Mostra |
 | Rialzo Gr Design Kessel AISI304 Lock&Lift L15 | 48201 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
 | Griglia Design Oval, Lock & Lift | 680225 | Mostra |
 | Griglia Design KESSEL, Lock & Lift | 680226 | Mostra |
 | Griglia Design Cross, Lock & Lift | 680235 | Mostra |
 | Griglia Design Parade, Lock & Lift | 680236 | Mostra |
 | Griglia Design Festival, Lock & Lift | 680237 | Mostra |
 | Griglia Design Spot, Lock & Lift | 680238 | Mostra |
 | Griglia Design Slot, Lock & Lift | 680239 | Mostra |
 | Griglia Design Sticks, Lock & Lift | 680240 | Mostra |
 | Chiave di apertura per Lock & Lift | 680702 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Materiale corpo base (material_grundkoerper):
ABS
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
