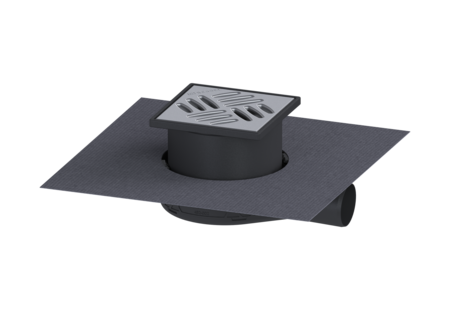

Scarico p pav. “L’ultrapiatto” 54
DN 50, WaD, Griglia a feritoie
KESSEL Scarico p pav. “L’ultrapiatto” 54, lunghezza copertura 120 mm, DN 50, tipo di copertura Griglia a feritoia, chiusura antiodore incluso, guarnizione del corpo base attraverso Membrana impermeabilizzante montata in fabbrica (WaD) secondo norma DIN 18534, classe di carico K 3
- chiusura antiodore estraibile nel rialzo inclusa
- Profondità di posa ridotta
- Effetto di isolamento acustico scientificamente provato

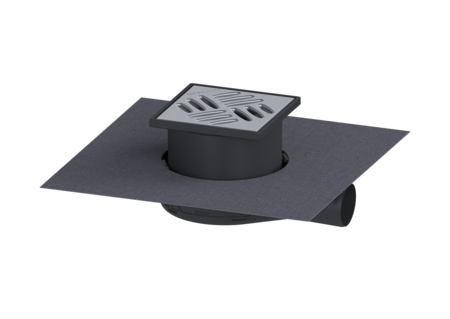

| Cod. Art. | 44750.20M |
|---|---|
| GTIN (EAN) | 4026092080832 |
| Gruppo di prezzo | 10 |
Scarico p pav. “L’ultrapiatto” 54 DN 50, WaD, Griglia a feritoie
Lo scarico a pavimento “L’ultrapiatto” 54 è adatto al drenaggio del pavimento all’interno. Lo scarico in materiale plastico è dotato di una chiusura antiodore estraibile nel rialzo. Con l’apertura per l’acqua di infiltrazione aperta, nessun allagamento dello strato di impermeabilizzazione in caso di ristagno. Variante Sistema: 125 Apertura per l’acqua di infiltrazione: opzionale Guarnizione termosaldata sul corpo base: Membrana impermeabilizzante montata in fabbrica (WaD) secondo norma DIN 18534 Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso): W3-I Altezza dell’acqua di sbarramento: 22 mm Caratteristiche generali Larghezza nominale (DN): 50 Diametro esterno (DA): 50 mm ATEX: no Chiusura antiodore: incluso Dimensioni Possibilità di regolazione in altezza: 63 - 116 mm Peso netto: 0,49 kg Peso lordo: 0,67 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 246 mm Larghezza: 200 mm Altezza: 54 mm Lunghezza imballaggio: 590 mm Larghezza imballaggio: 390 mm Altezza imballaggio: 310 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: ABS Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 120 mm Altezza della copertura: 16 mm Lunghezza della copertura: 120 mm Materiale del telaio: ABS Blocco: sbloccato Classe di carico: K 3 (EN 1253-1) Classe antiscivolo: R9 secondo DIN 51130; C secondo DIN 51097 Larghezza del telaio: 130 mm Lunghezza del telaio: 130 mm Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 50/40 | 27118 | Mostra |
 | Set dell’ausilio di montaggio per il corpo base L’ultrapiatto 54 e 79 | 44702 | Mostra |
 | Filtro per capelli per “L’ultrapiatto” 54 e 79, Sistema 125 | 44704 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite):
50
- Materiale corpo base (material_grundkoerper):
ABS
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del telaio (rahmen_material):
ABS
- Materiale del rialzo (material_aufsatzstueck):
ABS
