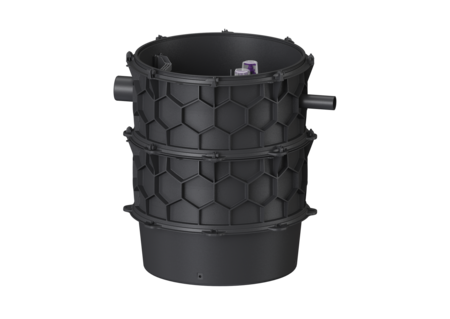

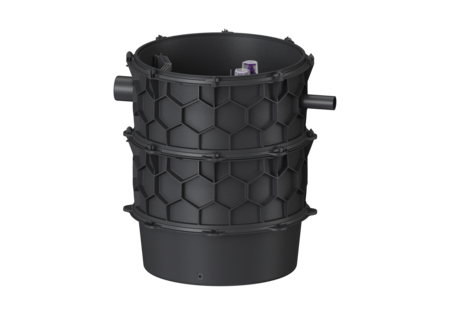

Stazione di pompaggio Aquapump XL
Duo, GTF 1400-S1
KESSEL Stazione di pompaggio Aquapump XL, Duo, acque di scarico con e senza sostanze fecali, comando della pompa attraverso Centralina, con 2 pompe GTF 1400 sommersa, modalità operativa S1
- Massima sicurezza
- Installazione flessibile
- Capacità di trattare anche grandi quantità di acque di scarico
| Cod. Art. | 8743034 |
|---|---|
| GTIN (EAN) | 4026092078990 |
| Gruppo di prezzo | 60 |
Stazione di pompaggio Aquapump XL Duo, GTF 1400-S1
La stazione di pompaggio è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un vano pompa aperto con possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Grazie al sistema modulare KESSEL, sono disponibili come accessori diverse varianti di pozzetto tecnico per ulteriori assemblaggi. La catena di trazione in acciaio inossidabile per il prelevamento deve essere ordinata in via opzionale per ogni pompa in base alla profondità di posa con il cod.art. 680 528 = 2 m di lunghezza 680 529 = 3 m di lunghezza 680 530 = 4 m di lunghezza 680 531 = 5 m di lunghezza Variante Tipo d’impianto: Impianto doppio Paletta di chiusura: Paletta di chiusura in materiale plastico Guarnizione passante per il tubo vuoto per cavi (DN): 100 Gradini di salita: sì Guarnizione passante per il condotto di aerazione (DN): 100 Installazione: Installazione con pompe sommerse Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: nero Norma: EN 12050-2 e EN 12050-1 (senza requisiti ATEX) Tipo di acque di scarico: con e senza sostanze fecali Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Tipo di impianto: Duo Dimensioni Peso netto: 193 kg Peso lordo: 217 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Lunghezza: 1300 mm Larghezza: 1300 mm Altezza: 1416 mm Lunghezza imballaggio: 2000 mm Larghezza imballaggio: 1300 mm Altezza imballaggio: 1550 mm Serbatoio/corpo base Uscita in pressione (DN): 80 Uscita in pressione (DA): 90 mm Larghezza nominale (DA) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 Numero di entrate: 1 Diametro interno del serbatoio (DI): 1000 mm Volume di pompaggio: 340 l Trasportatore Pompa: GTF 1400 Numero di pompe: 2 Peso, pompa: 22 kg Tipo di collegamento: Connessione diretta Classe di protezione: I Classe di isolamento: H Cosφ – fattore di potenza: 0,99 Tipo di protezione della pompa: IP 68 (20m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 31 m³/h Prevalenza max.: 10,5 m Numero di giri: 2900 U/min Potenza P1: 1,5 kW Potenza P2: 1,1 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 4G 1.5 mm² mm² Tipo di girante: Girante libera Lunghezza del cavo di alimentazione della pompa: 10 m Corrente nominale: 6,5 A Comando Centralina: Comfort Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Dispositivo di allarme: Sonda di livello Strumento di rilevazione del livello: Sonda di livello Tipo di rilevazione del livello: idrostatico Tipo di protezione della centralina: IP 54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Connessione diretta Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Versione di dispositivo di avviso: segnale acustico e ottico
