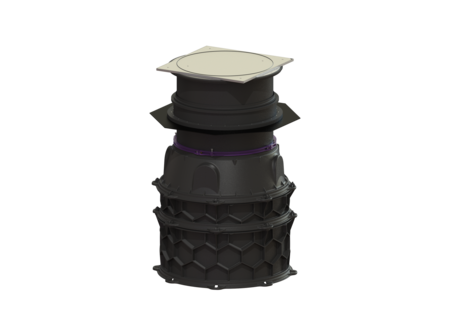

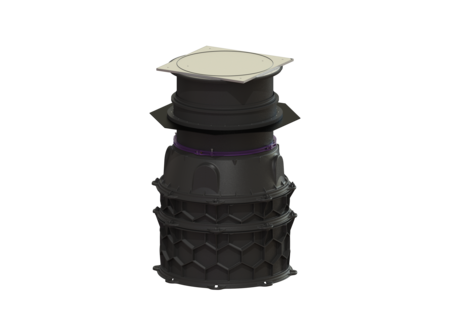

Mod. d pozzetto LW 1000 Pavimento
Accesso LW 800 1653-1902 mm Classe L 15
KESSEL Mod. d pozzetto LW 1000 Pavimento, tipo di tenuta Flangia con nastro isolante in elastomero, installazione nel pavimento, profondità di installazione 1653 - 1902 mm, diametro interno di accesso (DI) 800 mm, classe di carico A 15 / L 15
- Costruzione modulare con segmenti di collegamento semplici e con pezzi intermedi alti 250 e 500 mm
- Innovativa struttura a nido d’ape
- Installazione nell’acqua freatica fino a 3.000 mm
| Cod. Art. | 8740029 |
|---|---|
| GTIN (EAN) | 4026092065440 |
| Gruppo di prezzo | 60 |
Mod. d pozzetto LW 1000 Pavimento Accesso LW 800 1653-1902 mm Classe L 15
Il modulo del pozzetto per l’installazione con pompe sommerse è dotato di tutte le guarnizioni e i cunei di collegamento necessari, nonché di un cono con rialzo telescopico. I pezzi intermedi in polimero offrono opzioni di collegamento universali. Grazie al sistema modulare KESSEL, la struttura può essere combinata in modo flessibile con pezzi intermedi, cono, rialzo e copertura. Caratteristiche generali Colore: nero Materiale: PE-HD Norma: EN 13598-2 Situazione di installazione: installazione nel pavimento Condizioni di consegna: In pezzi per il montaggio in cantiere (mezzi di salita premontati in fabbrica) Omologazione: Z-42.1-527 Tenuta: a tenuta stagna Dimensioni Peso netto: 165,37 kg Peso lordo: 201,49 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Profondità di posa: 1653 - 1902 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 1200 mm Larghezza: 1200 mm Lunghezza imballaggio: 2400 mm Larghezza imballaggio: 1200 mm Altezza imballaggio: 2200 mm Serbatoio/corpo base Foro (DN) max. dell’entrata: 150 Diametro interno del serbatoio (DI): 1000 mm Diametro interno dell’accesso (DI): 800 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura angolare Materiale della copertura : Acciaio inox Larghezza della copertura: 950 mm Altezza della copertura: 44 mm Lunghezza della copertura: 950 mm Superficie: antiscivolo Blocco: avvitato Classe di carico: A 15 (EN 124) / L 15 (EN 1253-1) Tenuta: a tenuta stagna
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Guarnizione per la prolunga | 680125 | Mostra |
 | Prolunga 250 mm, modulo del pozzetto LW 1000 | 680370 | Mostra |
 | Prolunga 500 mm, modulo del pozzetto LW 1000 | 680371 | Mostra |
 | Kit di perni di collegamento 10 pezzi | 680373 | Mostra |
 | Guarnizione per il modulo del pozzetto LW 1000 | 680375 | Mostra |
 | Gradini di salita per il modulo del pozzetto | 680376 | Mostra |
 | Prolunga impermeabile per il modulo del pozzetto | 680378 | Mostra |
 | Cono del pozzetto Modulo del pozzetto accesso LW 800 | 680430 | Mostra |
 | Anello di fissaggio per rialzi d: 800 mm | 680568 | Mostra |
 | Guarnizione per tubo passante, DN 70 | 850116 | Mostra |
 | Guarnizione per tubo passante, DN 100 | 850117 | Mostra |
 | Rialzo con piastra di copertura LW 800, A/L15 con flangia impermeabile | 8740178 | Mostra |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Approval | |
| Test Reports and Certificates |
- Materiale della copertura (abdeckung_material):
Acciaio inox
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Monitoraggio esterno (fremdueberwachung):
SKZ
- Tipo di copertura (abdeckungsart): Piastra di copertura angolare
- Classe di carico (belastungsklasse): A 15 (EN 124) / L 15 (EN 1253-1)
- Profondità di posa (einbautiefe): 1.653 mm
- Peso lordo (gewicht_brutto): 201,5 kg
- Superficie (oberflaeche): antiscivolo
