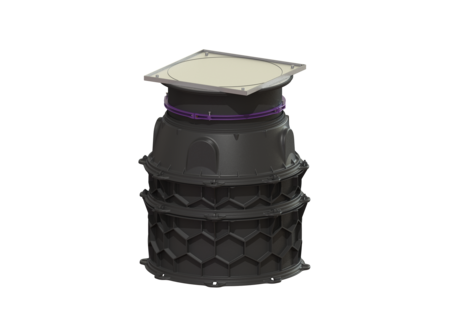

Mod. d pozzetto LW 1000 Pavimento
Accesso LW 800, 1411-1660 mm, Classe K 3
KESSEL Mod. d pozzetto LW 1000 Pavimento, installazione nel pavimento, profondità di installazione 1411 - 1660 mm, diametro interno di accesso (DI) 800 mm, classe di carico K 3
- Costruzione modulare con segmenti di collegamento semplici e con pezzi intermedi alti 250 e 500 mm
- Innovativa struttura a nido d’ape
- Installazione nell’acqua freatica fino a 3.000 mm
| Cod. Art. | 8740026 |
|---|---|
| GTIN (EAN) | 4026092065419 |
| Gruppo di prezzo | 60 |
Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 1411-1660 mm, Classe K 3
Il modulo del pozzetto per l’installazione con pompe sommerse è dotato di tutte le guarnizioni e i cunei di collegamento necessari, nonché di un cono con rialzo telescopico. I pezzi intermedi in polimero offrono opzioni di collegamento universali. Grazie al sistema modulare KESSEL, la struttura può essere combinata in modo flessibile con pezzi intermedi, cono, rialzo e copertura. Caratteristiche generali Colore: nero Materiale: PE-HD Norma: EN 13598-2 Situazione di installazione: installazione nel pavimento Condizioni di consegna: In pezzi per il montaggio in cantiere (mezzi di salita premontati in fabbrica) Omologazione: Z-42.1-527 Tenuta: a tenuta stagna Dimensioni Peso netto: 140,99 kg Peso lordo: 161,85 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Profondità di posa: 1411 - 1660 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 1200 mm Larghezza: 1200 mm Lunghezza imballaggio: 1200 mm Larghezza imballaggio: 1200 mm Altezza imballaggio: 2200 mm Serbatoio/corpo base Foro (DN) max. dell’entrata: 150 Diametro interno del serbatoio (DI): 1000 mm Diametro interno dell’accesso (DI): 800 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura angolare Materiale della copertura : Acciaio inox Larghezza della copertura: 860 mm Altezza della copertura: 79 mm Lunghezza della copertura: 860 mm Superficie: piastrellabile Blocco: avvitato Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 14 mm
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Guarnizione per la prolunga | 680125 | Mostra |
 | Prolunga 250 mm, modulo del pozzetto LW 1000 | 680370 | Mostra |
 | Prolunga 500 mm, modulo del pozzetto LW 1000 | 680371 | Mostra |
 | Kit di perni di collegamento 10 pezzi | 680373 | Mostra |
 | Guarnizione per il modulo del pozzetto LW 1000 | 680375 | Mostra |
 | Gradini di salita per il modulo del pozzetto | 680376 | Mostra |
 | Cono del pozzetto Modulo del pozzetto accesso LW 800 | 680430 | Mostra |
 | Anello di fissaggio per rialzi d: 800 mm | 680568 | Mostra |
 | Guarnizione per tubo passante, DN 70 | 850116 | Mostra |
 | Guarnizione per tubo passante, DN 100 | 850117 | Mostra |
 | Rialzo con piastra di copertura W800 classe K 3, piastrellabile | 8740175 | Mostra |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Approval | |
| Test Reports and Certificates |
- Materiale della copertura (abdeckung_material):
Acciaio inox
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Monitoraggio esterno (fremdueberwachung):
SKZ
- Tipo di copertura (abdeckungsart): Piastra di copertura angolare
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Profondità di posa (einbautiefe): 1.411 mm
- Peso lordo (gewicht_brutto): 161,8 kg
- Superficie (oberflaeche): piastrellabile
