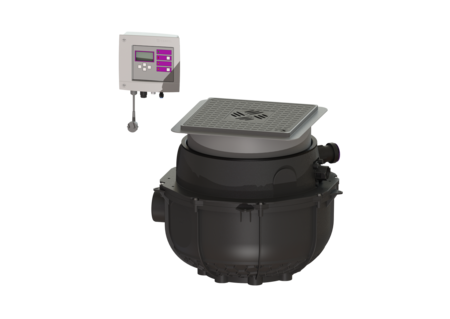

Imp sollevam Aqualift S Compact
Tronic, GTF 1200, res., Pavimento, nero
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco.
- Installazione salva-spazio nella soletta con funzione di scarico integrata
- Semplice conversione da Mono a Duo
- Funzionamento silenzioso grazie al disaccoppiamento acustico della/e pompa/e
Cod. Art. | 281250SC |
---|---|
GTIN (EAN) | 4026092094884 |
Gruppo di prezzo | 20 |
Imp sollevam Aqualift S Compact Tronic, GTF 1200, res., Pavimento, nero
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Unità singola Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Larghezza del telaio: Centralina Protezione antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Tipo di impianto: Tronic Dimensioni Peso netto: 18,27 kg Peso lordo: 19,77 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Profondità di posa: 490 - 620 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 585 mm Lunghezza: 617 mm Larghezza imballaggio: 600 mm Altezza imballaggio: 480 mm Lunghezza imballaggio: 600 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DN) dell’entrata: 100 Volume di pompaggio: 20 l Volume del serbatoio: 65 l Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Materiale plastico Colore della copertura: nero Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Funzione dello scarico: sì Coperchio di chiusura: Lock & Lift Classe di carico: K 3 (EN 1253-1) Trasportatore Comando della pompa: GTF 1200 resistant Numero di pompe: 1 Peso: 10 kg Tipo di collegamento: presa codificata Corrente nominale: 6,2 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Tipo di protezione della centralina: IP 68 (3 m) Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 15,5 m³/h Prevalenza max.: 9 m Numero di giri: 2650 U/min Potenza P1: 1,4 kW Potenza P2: 0,84 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 30 mm Comando Interruttore salvamotore: sì Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della sonda: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Frequenza di accensione ammessa max.: Comfort Funzionamento della centralina: Con messaggio di allarme Versione di dispositivo di avviso: segnale acustico e ottico
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Segnalatore acustico a distanza, 20m | 20162 | Mostra | |
Segnalatore acustico Basic con sonda a elettrodi | 20222 | Mostra | |
Segnalatore acustico Basic con sonda ottica | 20223 | Mostra | |
Pozzetto di transazione DN 50/70 | 27126 | Mostra | |
Pozzetto di transazione DN 100/70 | 27602 | Mostra | |
Kit retrofit Galleggiante di allarme | 28016 | Mostra | |
Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Mostra | |
Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra | |
Kit condotto di mandata DA50mm, 5mtr. | 28062 | Mostra | |
Adattatore per uscita in pressione PE | 28086 | Mostra | |
GSM modem TeleControl | 28792 | Mostra | |
Antenna a base magnetica per Modem | 28793 | Mostra | |
Cavo di prolunga KESSEL | 28794 | Mostra | |
Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra | |
Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Mostra | |
Manicotto di entrata, ABS, Ø 110 | 39100 | Mostra | |
Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra | |
Chiusura antiodore Megastop | 48550 | Mostra | |
Filtro per capelli System 125 | 48700 | Mostra | |
Sega a tazza per DN 50/70/100 | 500101 | Mostra | |
Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Mostra | |
Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Mostra | |
Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero | 680795 | Mostra | |
Corpo scarico piastra copertura per Multistop, nero | 680796 | Mostra | |
Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio | 680797 | Mostra | |
Corpo scarico piastra copertura per Multistop, grigio | 680798 | Mostra | |
Contatto a potenziale zero | 80072 | Mostra | |
Contatto a potenziale zero, centr. Basic | 80074 | Mostra | |
Cavo prolunga per la sonda 10m | 80889 | Mostra | |
Cavo prolunga per la pompa 10m | 80891 | Mostra | |
Copertura tenuta acqua superficie nera | 830050 | Mostra | |
Copertura tenuta acqua superficie piastr | 830052 | Mostra | |
Prolunga H: 200 mm | 83070 | Mostra | |
Prolunga con flangia e controflangia | 83073 | Mostra | |
Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra | |
Set di installazione impermeabile DA: 40 mm, per imprese edili | 83077 | Mostra | |
Set di installazione impermeabile DA: 50 mm, per imprese edili | 83079 | Mostra | |
Guarnizione per passaggio di tubi 50 mm | 850114 | Mostra | |
Guarnizione per passaggio di tubi 75 mm | 850116 | Mostra | |
Guarnizione per passaggio di tubi 110 mm | 850117 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Kit protezione sonda ottica | 28706 | Mostra | |
Centralina Comfort Mono 230V | 28731 | Mostra | |
Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra | |
Griglia a feritoie 138x138 mm, Materiale plastico | 60101S | Mostra | |
Chiave per bloccagio e apertura | 67007 | Mostra | |
Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra | |
Batteria Blocco 9 V | 680034 | Mostra | |
Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Mostra | |
Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra | |
Collegamento della pompa con guarnizione e clapet | 680475 | Mostra | |
Uscita in pressione con guarnizione e viti | 680758 | Mostra | |
Collegamento della pompa Minilift, Aqualift S | 680760 | Mostra | |
Vano porta paletta Mono, con collegamenti delle pompe | 680761 | Mostra | |
Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra | |
Aggancio pompa per Aqualift S Compact, Mono, GTF 1200 | 680772 | Mostra | |
Tubo immersione rilevame. livello per Aqualift S Compact | 680776 | Mostra | |
Fissaggio per tubo ad immersione per Aqualift S, Clip di sicurezza, Vite | 680777 | Mostra | |
Fissaggio per sonda per Aqualift S, Clip di sicurezza, Vite | 680778 | Mostra | |
Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra | |
Set ricambi sonda ottica con 3 ad. | 80888 | Mostra | |
Set adattatori per montaggio sonda ott. | 80892 | Mostra | |
*Piastra di copertura, nera con griglia | 830053 | Mostra | |
Rialzo sistema 400 | 830065 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
- Frequenza di accensione ammessa max. (schaltgeraet): Comfort
- Materiale della copertura (abdeckung_material): Materiale plastico
- TÜV voto di prova (pruefzeichen): ID 1111241937
- Situazione di installazione (einbausituation): all’interno degli edifici – installazione nel pavimento
- Tipo di copertura (abdeckungsart): Piastra di copertura
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Comando della pompa (pumpe): GTF 1200 resistant
- (ausfuehrung):
