Sezionatore di rete
CleverLoop L
KESSEL Sezionatore di rete, CleverLoop L, acque di scarico con e senza sostanze fecali, Passaggio Libero: 48 mm, Dimensioni L fino a 9 l/sec, canale di scarico non interrato, drenaggio a gravità
- Protezione contro il riflusso
- Risparmio sui costi grazie alla rinuncia a costosi sfondamenti dei soffitti e a ulteriori misure di protezione antincendio.
- Maggiore comfort nella zona giorno senza rumori di ventilazione o di tubi di mandata
| Cod. Art. | 23000 |
|---|---|
| GTIN (EAN) | 4026092111161 |
| Gruppo di prezzo | 20 |

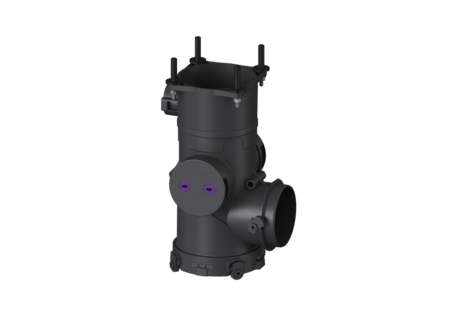

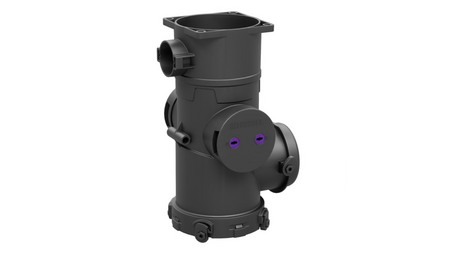

Sezionatore di rete CleverLoop L
L’innovativo sezionatore di rete CleverLoop L per gli impianti di sollevamento - sicuro, flessibile e semplice da manutenere Il nostro sezionatore di rete per il tubo di mandata degli impianti di sollevamento conquista con una chiusura meccanica, che si apre solo in caso di funzionamento della pompa e quindi si richiude autonomamente. L’innovativa chiusura offre quindi la massima sicurezza rispetto al riflusso indesiderato - senza fabbisogno di corrente aggiuntivo o tecnica complessa. Grazie alle aperture di manutenzione integrante, avrete un accesso rapido e semplice per una manutenzione agevole. Intervallo di manutenzione: 100.000 cicli di commutazione; la manutenzione principale deve essere eseguita al più tardi ogni 5 anni, anche con un numero di cicli di commutazione inferiore. CleverLoop può essere adattato senza problemi a diversi raccordi di mandata (DN 50-100) al di sotto del livello di riflusso - nel drenaggio a gravità - con dimensioni di manicotti e bocchettoni (DN 90-200) (Raccordo, manicotto e uscita in pressione non compresi nella fornitura). Caratteristiche generali Colore: nero Materiale: PP Tipo di acque di scarico: con e senza sostanze fecali Situazione di installazione: canale di scarico non interrato, drenaggio a gravità Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Limite di prestazione: Dimensioni L fino a 9 l/sec Fissaggio: In dotazione con tasselli insonorizzati per pareti Omologazione: BTZ-0072 Dimensioni Peso netto: 5,7 kg Peso lordo: 7 kg Lunghezza: 293 mm Larghezza: 315 mm Altezza: 495 mm Lunghezza imballaggio: 378 mm Larghezza imballaggio: 378 mm Altezza imballaggio: 515 mm Serbatoio/corpo base Tipo di bocchettone: opzionale Trasportatore Passaggio libero: 48 mm
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Bocchettone di mandata DN 100 OD 110 con sistema a clic | 23002 | Mostra |
 | Bocchettone di mandata DN 80 OD 90 con sistema a clic | 23003 | Mostra |
 | Bocchettone di mandata DN 50 OD 63 con sistema a clic | 23004 | Mostra |
 | Fissaggio e set per l‘isol. acustico p. CleverLoop | 23005 | Mostra |
 | Riduzione raccordo maschio DN 90, con guarnizione condotto tubo | 83080 | Mostra |
 | Riduzione raccordo maschio DN 100, con guarnizione condotto tubo | 83081 | Mostra |
 | Riduzione raccordo maschio DN 125, con guarnizione condotto tubo | 83082 | Mostra |
 | Riduzione raccordo maschio DN 150, con guarnizione condotto tubo | 83083 | Mostra |
 | Riduzione raccordo maschio DN 200, con guarnizione condotto tubo | 83084 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
| Bocchettone di mandata DN 100 OD 110 con sistema a clic | 23002 | Mostra |
| Bocchettone di mandata DN 80 OD 90 con sistema a clic | 23003 | Mostra |
| Bocchettone di mandata DN 50 OD 63 con sistema a clic | 23004 | Mostra |
| Riduzione raccordo maschio DN 90, con guarnizione condotto tubo | 83080 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Approvazione |
- Tipo di acque di scarico (abwasserart_de): con e senza sostanze fecali
- Materiale (material):
PP
- Lunghezza (laenge): 293 mm
- Larghezza (breite): 315 mm
