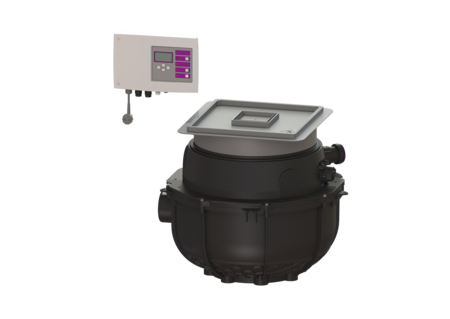

Imp sollevam Aqualift S Compact
Duo, GTF 1200, Pavi., piastrellabile
KESSEL Imp sollevam Aqualift S Compact Duo, acque di scarico senza sostanze fecali, installazione nel pavimento, con 2 pompe GTF 1200 sommersa, rilevamento del livello Tubo ad immersione, tipo di copertura piastra di copertura piastrellabile, grigio argento
- Installazione salva-spazio nella soletta con funzione di scarico integrata
- Semplice conversione da Mono a Duo
- Funzionamento silenzioso grazie al disaccoppiamento acustico della/e pompa/e
| Item no. | 281230X |
|---|---|
| GTIN | 4026092082737 |
| Price group | 20 |
Imp sollevam Aqualift S Compact Duo, GTF 1200, Pavi., piastrellabile
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Impianto doppio Comando della pompa: Centralina Blocco antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Tipo di impianto: Duo Dimensioni Peso netto: 22,34 kg Peso lordo: 23,84 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Profondità di posa: 490 - 620 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 617 mm Larghezza: 585 mm Lunghezza imballaggio: 600 mm Larghezza imballaggio: 600 mm Altezza imballaggio: 480 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DN) dell’entrata: 100 mm Volume di pompaggio: 20 l Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Colore della copertura: grigio argento Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Funzione dello scarico: sì Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Altezza max. del rivestimento: 16 mm Trasportatore Pompa: GTF 1200 Numero di pompe: 2 Tipo di collegamento: presa codificata Tensione di funzionamento: 230 V Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 15,5 m³/h Prevalenza max.: 9 m Numero di giri: 2650 U/min Potenza P1: 1,4 kW Potenza P2: 0,84 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 30 mm Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 6,2 A Comando Centralina: Comfort Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Protezione necessaria (centralina): C 16 A
| Title | Item no. |
|---|
| Title | Item no. |
|---|
| Title | Item no. | ||
|---|---|---|---|
 | Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Show |
 | Segnalatore acustico Basic con sonda a elettrodi | 20222 | Show |
 | Segnalatore acustico Basic con sonda ottica | 20223 | Show |
 | Pozzetto di transazione DN 50/70 | 27126 | Show |
 | Pozzetto di transazione DN 100/70 | 27602 | Show |
 | Kit retrofit Galleggiante di allarme | 28016 | Show |
 | Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Show |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Show |
| Kit del tubo di mandata conduite de refoulement de 5 m, DA 50 mm | 28062 | Show |
 | Adattatore per uscita in pressione, DN 32, PE | 28086 | Show |
 | GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Show |
 | Antenna con base magnetica per il modem TeleControl, cavo di 2,5 m | 28793 | Show |
 | Prolunga per l’antenna con base magnetica, l: 2 m | 28794 | Show |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Show |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Show |
 | Bocchettone di entrata DN100, con guarnizione, Anello filettato | 39100 | Show |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Show |
 | Chiusura antiodore Megastop | 48550 | Show |
 | Filtro per capelli Materiale plast., scarico per bagni S125 | 48700 | Show |
 | Sega a tazza per DN 50/70/100 | 500101 | Show |
 | Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Show |
 | Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Show |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero | 680795 | Show |
 | Corpo scarico piastra copertura per Multistop, nero | 680796 | Show |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio | 680797 | Show |
 | Corpo scarico piastra copertura per Multistop, grigio | 680798 | Show |
 | Contatto a potenziale zero Scheda supplementare per le centraline | 80072 | Show |
 | Contatto a potenziale zero Kit di ampliamento per centraline Basic | 80074 | Show |
 | Accessori per i cavi Prolunga per sonda | 80889 | Show |
 | Accessori per i cavi Prolunga per pompa | 80891 | Show |
 | Piastra di copertura a tenuta stagna, nera 366x366 mm | 830050 | Show |
 | Piastra di copertura a tenuta stagna, piastrellabile | 830052 | Show |
 | Prolunga H: 200 mm | 83070 | Show |
 | Prolunga A: 234 mm, con flangia e contro-flangia | 83073 | Show |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Show |
 | Set di installazione impermeabile DA: 40 mm, per imprese edili | 83077 | Show |
| Set di installazione impermeabile DA: 50 mm, per imprese edili | 83079 | Show |
 | Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Show |
 | Guarnizione per tubo passante, DN 70 | 850116 | Show |
 | Guarnizione per tubo passante, DN 100 | 850117 | Show |
Assembly Drawing
| Title | Item no. | ||
|---|---|---|---|
 | Kit protezione per sonda ottica | 28706 | Show |
 | Centralina Comfort Duo, 230 V | 28746 | Show |
| Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Show |
 | Chiave di bloccaggio per la griglie a feritoie Ecoguss, L&L | 67007 | Show |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Show |
 | Batteria Blocco 9 V | 680034 | Show |
| Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Show |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Show |
 | Griglia piastrellabile, Lock & Lift, ABS | 680224 | Show |
 | Collegamento della pompa con guarnizione e clapet | 680475 | Show |
 | Chiave di apertura per Lock & Lift | 680702 | Show |
 | Uscita in pressione con guarnizione e viti | 680758 | Show |
 | Collegamento della pompa Minilift L, Aqualift S | 680760 | Show |
 | Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Show |
 | Pompa di ricambio GTF 1200 senza interruttore a galleggiante | 680775 | Show |
 | Tubo immersione rilevame. livello per Aqualift S Compact | 680776 | Show |
 | Fissaggio per tubo ad immersione per Aqualift S, Clip di sicurezza, Vite | 680777 | Show |
 | Fissaggio per sonda per Aqualift S, Clip di sicurezza, Vite | 680778 | Show |
 | Aggancio pompa per Aqualift S Compact, Duo, GTF 1200 | 680780 | Show |
 | Vano porta paletta Duo, con collegamenti delle pompe | 680781 | Show |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Show |
 | Kit di ricambi per sonda ottica Cavo di 5 m | 80888 | Show |
 | Adattatore Kit di sonda ottica | 80892 | Show |
 | Piastra di copertura Piastrellabile con funzione di scarico | 830054 | Show |
 | Rialzo sistema 400 Chiudibile, grigio argento | 830065 | Show |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Test Reports and Certificates | |
| Declaration of Performance | |
| Declaration of Conformity |
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Centralina (schaltgeraet):
Comfort
- Materiale della copertura (abdeckung_material):
Materiale plastico
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Pompa (pumpe): GTF 1200
- (ausfuehrung):
