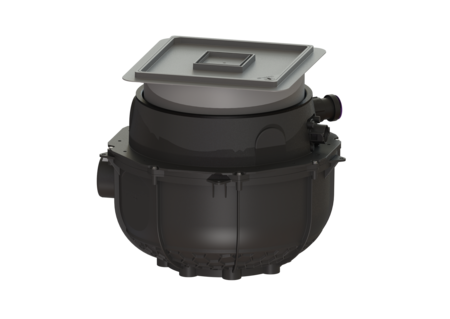

Imp sollevam Aqualift S Compact
Mono, GTF 1200, resist., Pavim., piastr.
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco.
- Installazione salva-spazio nella soletta con funzione di scarico integrata
- Semplice conversione da Mono a Duo
- Funzionamento silenzioso grazie al disaccoppiamento acustico della/e pompa/e
| Cod. Art. | 281200XC |
|---|---|
| GTIN (EAN) | 4026092093702 |
| Gruppo di prezzo | 20 |
Imp sollevam Aqualift S Compact Mono, GTF 1200, resist., Pavim., piastr.
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Unità singola Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Larghezza del telaio: Galleggiante Protezione antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Tipo di impianto: Mono Dimensioni Peso netto: 17,47 kg Peso lordo: 20,75 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Profondità di posa: 490 - 620 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 585 mm Lunghezza: 617 mm Larghezza imballaggio: 590 mm Altezza imballaggio: 675 mm Lunghezza imballaggio: 590 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DN) dell’entrata: 100 Volume di pompaggio: 16 l Volume del serbatoio: 65 l Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Colore della copertura: grigio argento Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Funzione dello scarico: sì Coperchio di chiusura: Lock & Lift Classe di carico: K 3 (EN 1253-1) Altezza max. del rivestimento: 16 mm Trasportatore Comando della pompa: GTF 1200 resistant Numero di pompe: 1 Peso: 10 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 6,2 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Tipo di protezione della centralina: IP 68 (3 m) Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 15,5 m³/h Prevalenza max.: 9 m Numero di giri: 2650 U/min Potenza P1: 1,4 kW Potenza P2: 0,84 kW Tipo di funzionamento: S3 - 10% Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 30 mm Comando Interruttore salvamotore: sì Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 50/70 | 27126 | Mostra |
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
| Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Mostra | |
| Kit condotto di mandata DA50mm, 5mtr. | 28062 | Mostra | |
 | Adattatore per uscita in pressione PE | 28086 | Mostra |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Mostra |
 | Manicotto di entrata, ABS, Ø 110 | 39100 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
 | Filtro per capelli System 125 | 48700 | Mostra |
| Sega a tazza per DN 50/70/100 | 500101 | Mostra | |
 | Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero | 680795 | Mostra |
 | Corpo scarico piastra copertura per Multistop, nero | 680796 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio | 680797 | Mostra |
 | Corpo scarico piastra copertura per Multistop, grigio | 680798 | Mostra |
 | Cavo prolunga per la sonda 10m | 80889 | Mostra |
 | Cavo prolunga per la pompa 10m | 80891 | Mostra |
 | Copertura tenuta acqua superficie nera | 830050 | Mostra |
 | Copertura tenuta acqua superficie piastr | 830052 | Mostra |
 | Prolunga H: 200 mm | 83070 | Mostra |
 | Prolunga con flangia e controflangia | 83073 | Mostra |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra |
| Set di installazione impermeabile DA: 40 mm, per imprese edili | 83077 | Mostra | |
 | Set di installazione impermeabile DA: 50 mm, per imprese edili | 83079 | Mostra |
 | Guarnizione per passaggio di tubi 50 mm | 850114 | Mostra |
 | Guarnizione per passaggio di tubi 75 mm | 850116 | Mostra |
 | Guarnizione per passaggio di tubi 110 mm | 850117 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
| Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Chiave per bloccagio e apertura | 67007 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra |
 | Griglia piastrellabile, Lock & Lift, ABS | 680224 | Mostra |
 | Collegamento della pompa con guarnizione e clapet | 680475 | Mostra |
 | Chiave di apertura per Lock & Lift | 680702 | Mostra |
 | Uscita in pressione con guarnizione e viti | 680758 | Mostra |
 | Collegamento della pompa Minilift, Aqualift S | 680760 | Mostra |
 | Vano porta paletta Mono, con collegamenti delle pompe | 680761 | Mostra |
 | Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra |
 | Aggancio pompa per Aqualift S Compact, Mono, GTF 1200 | 680772 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Piastra di copert., piastrell. c. scaric | 830054 | Mostra |
 | Rialzo sistema 400 | 830065 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Materiale della copertura (abdeckung_material):
Materiale plastico
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Comando della pompa (pumpe): GTF 1200 resistant
- (ausfuehrung):
