Imp sollevam Aqualift S Compact
Tronic, GTF 500, resistente, Pavimento

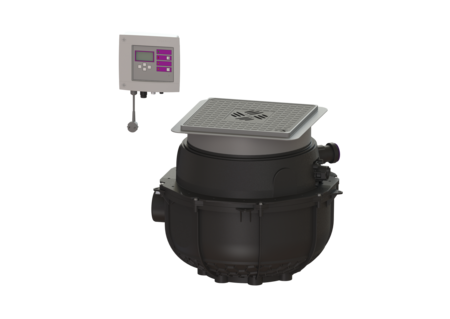

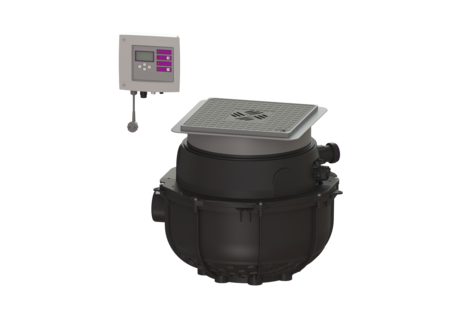

KESSEL Imp sollevam Aqualift S Compact Tronic, acque di scarico senza sostanze fecali, installazione nel pavimento, con una GTF 500 resistant pompa sommersa, rilevamento del livello Tubo ad immersione, tipo di copertura Piastra di copertura con griglia a feritoie, nero
- Installazione salva-spazio nella soletta con funzione di scarico integrata
- Semplice conversione da Mono a Duo
- Funzionamento silenzioso grazie al disaccoppiamento acustico della/e pompa/e
| Cod. Art. | 280550SC |
|---|---|
| GTIN (EAN) | 4026092082669 |
| Gruppo di prezzo | 20 |
Imp sollevam Aqualift S Compact Tronic, GTF 500, resistente, Pavimento
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Unità singola Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Comando della pompa: Centralina Blocco antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Tipo di impianto: Tronic Dimensioni Peso netto: 17,31 kg Peso lordo: 18,81 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Profondità di posa: 490 - 620 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 617 mm Larghezza: 585 mm Lunghezza imballaggio: 600 mm Larghezza imballaggio: 600 mm Altezza imballaggio: 480 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DN) dell’entrata: 100 mm Volume di pompaggio: 20 l Caratteristiche di copertura Tipo di copertura: Piastra di copertura con griglia a feritoie Materiale della copertura : Materiale plastico Colore della copertura: nero Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Trasportatore Pompa: GTF 500 resistant Numero di pompe: 1 Tipo di collegamento: presa codificata Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 10 m³/h Prevalenza max.: 8 m Numero di giri: 2800 U/min Potenza P1: 0,6 kW Potenza P2: 0,36 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 2,7 A Comando Centralina: Comfort Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Protezione necessaria (protezione di linea): C 16 A
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra |
 | Segnalatore acustico Basic con sonda a elettrodi | 20222 | Mostra |
 | Segnalatore acustico Basic con sonda ottica | 20223 | Mostra |
 | Pozzetto di transazione DN 50/70 | 27126 | Mostra |
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
 | Kit retrofit Galleggiante di allarme | 28016 | Mostra |
 | Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Mostra |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra |
| Kit del tubo di mandata conduite de refoulement de 5 m, DA 50 mm | 28062 | Mostra |
 | Adattatore per uscita in pressione, DN 32, PE | 28086 | Mostra |
 | GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra |
 | Antenna con base magnetica per il modem TeleControl, cavo di 2,5 m | 28793 | Mostra |
 | Prolunga per l’antenna con base magnetica, l: 2 m | 28794 | Mostra |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Mostra |
 | Bocchettone di entrata DN100, con guarnizione, Anello filettato | 39100 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
 | Filtro per capelli Materiale plast., scarico per bagni S125 | 48700 | Mostra |
 | Sega a tazza per DN 50/70/100 | 500101 | Mostra |
 | Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Mostra |
 | Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero | 680795 | Mostra |
 | Corpo scarico piastra copertura per Multistop, nero | 680796 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio | 680797 | Mostra |
 | Corpo scarico piastra copertura per Multistop, grigio | 680798 | Mostra |
 | Contatto a potenziale zero Scheda supplementare per le centraline | 80072 | Mostra |
 | Contatto a potenziale zero Kit di ampliamento per centraline Basic | 80074 | Mostra |
 | Accessori per i cavi Prolunga per sonda | 80889 | Mostra |
 | Accessori per i cavi Prolunga per pompa | 80891 | Mostra |
 | Piastra di copertura a tenuta stagna, nera 366x366 mm | 830050 | Mostra |
 | Piastra di copertura a tenuta stagna, piastrellabile | 830052 | Mostra |
 | Prolunga H: 200 mm | 83070 | Mostra |
 | Prolunga A: 234 mm, con flangia e contro-flangia | 83073 | Mostra |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra |
 | Set di installazione impermeabile DA: 40 mm, per imprese edili | 83077 | Mostra |
| Set di installazione impermeabile DA: 50 mm, per imprese edili | 83079 | Mostra |
 | Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra |
 | Guarnizione per tubo passante, DN 70 | 850116 | Mostra |
 | Guarnizione per tubo passante, DN 100 | 850117 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Kit protezione per sonda ottica | 28706 | Mostra |
 | Centralina Comfort Mono, 230 V | 28731 | Mostra |
| Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Griglia a feritoie 138x138 mm, Materiale plastico | 60101S | Mostra |
 | Chiave di bloccaggio per la griglie a feritoie Ecoguss, L&L | 67007 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
| Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Mostra |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra |
 | Collegamento della pompa con guarnizione e clapet | 680475 | Mostra |
 | Uscita in pressione con guarnizione e viti | 680758 | Mostra |
 | Collegamento della pompa Minilift L, Aqualift S | 680760 | Mostra |
 | Vano porta paletta Mono, con collegamenti delle pompe | 680761 | Mostra |
 | Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra |
 | Aggancio pompa per Aqualift S Compact, Mono, GTF 500 | 680771 | Mostra |
 | Pompa di ricambio GTF 500 res., senza interruttore a galleggiante | 680774 | Mostra |
 | Tubo immersione rilevame. livello per Aqualift S Compact | 680776 | Mostra |
 | Fissaggio per tubo ad immersione per Aqualift S, Clip di sicurezza, Vite | 680777 | Mostra |
 | Fissaggio per sonda per Aqualift S, Clip di sicurezza, Vite | 680778 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Kit di ricambi per sonda ottica Cavo di 5 m | 80888 | Mostra |
 | Adattatore Kit di sonda ottica | 80892 | Mostra |
 | Piastra di copertura nero con griglia a feritoie | 830053 | Mostra |
 | Rialzo sistema 400 Chiudibile, grigio argento | 830065 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Centralina (schaltgeraet):
Comfort
- Materiale della copertura (abdeckung_material):
Materiale plastico
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Tipo di copertura (abdeckungsart): Piastra di copertura con griglia a feritoie
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Pompa (pumpe): GTF 500 resistant
- (ausfuehrung):
