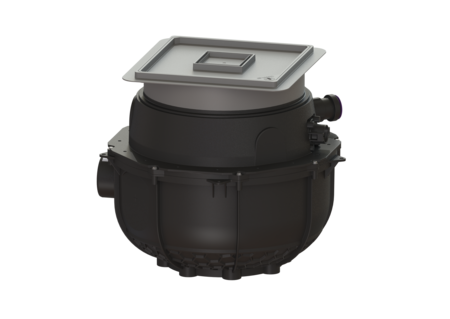

Imp sollevam Aqualift S Compact
Mono GTF500 resistente, Pavim., piastr.
KESSEL Imp sollevam Aqualift S Compact Mono, acque di scarico senza sostanze fecali, installazione nel pavimento, con una GTF 500 resistant pompa sommersa, rilevamento del livello Galleggiante, tipo di copertura piastra di copertura piastrellabile, grigio argento
- Installazione salva-spazio nella soletta con funzione di scarico integrata
- Semplice conversione da Mono a Duo
- Funzionamento silenzioso grazie al disaccoppiamento acustico della/e pompa/e
| Item no. | 280500XC |
|---|---|
| GTIN | 4026092082591 |
| Price group | 20 |
Imp sollevam Aqualift S Compact Mono GTF500 resistente, Pavim., piastr.
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Unità singola Resistant: Resistente alle acque di scarico contenenti sale, addolcitore e condensa Comando della pompa: Galleggiante Blocco antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Tipo di impianto: Mono Dimensioni Peso netto: 23,1 kg Peso lordo: 24 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Profondità di posa: 490 - 620 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 617 mm Larghezza: 585 mm Lunghezza imballaggio: 590 mm Larghezza imballaggio: 590 mm Altezza imballaggio: 675 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DN) dell’entrata: 100 mm Volume di pompaggio: 16 l Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Colore della copertura: grigio argento Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Funzione dello scarico: sì Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Altezza max. del rivestimento: 16 mm Trasportatore Pompa: GTF 500 resistant Numero di pompe: 1 Tipo di collegamento: Schuko a 2 poli Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 10 m³/h Prevalenza max.: 8 m Numero di giri: 2800 U/min Potenza P1: 0,6 kW Potenza P2: 0,36 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Protezione necessaria (pompa): C 16 A Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 2,7 A Comando Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
| Title | Item no. |
|---|
| Title | Item no. |
|---|
| Title | Item no. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 50/70 | 27126 | Show |
 | Pozzetto di transazione DN 100/70 | 27602 | Show |
 | Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Show |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Show |
| Kit del tubo di mandata conduite de refoulement de 5 m, DA 50 mm | 28062 | Show |
 | Adattatore per uscita in pressione, DN 32, PE | 28086 | Show |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Show |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Show |
 | Bocchettone di entrata DN100, con guarnizione, Anello filettato | 39100 | Show |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Show |
 | Chiusura antiodore Megastop | 48550 | Show |
 | Filtro per capelli Materiale plast., scarico per bagni S125 | 48700 | Show |
 | Sega a tazza per DN 50/70/100 | 500101 | Show |
 | Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Show |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero | 680795 | Show |
 | Corpo scarico piastra copertura per Multistop, nero | 680796 | Show |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio | 680797 | Show |
 | Corpo scarico piastra copertura per Multistop, grigio | 680798 | Show |
 | Accessori per i cavi Prolunga per sonda | 80889 | Show |
 | Accessori per i cavi Prolunga per pompa | 80891 | Show |
 | Piastra di copertura a tenuta stagna, nera 366x366 mm | 830050 | Show |
 | Piastra di copertura a tenuta stagna, piastrellabile | 830052 | Show |
 | Prolunga H: 200 mm | 83070 | Show |
 | Prolunga A: 234 mm, con flangia e contro-flangia | 83073 | Show |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Show |
 | Set di installazione impermeabile DA: 40 mm, per imprese edili | 83077 | Show |
| Set di installazione impermeabile DA: 50 mm, per imprese edili | 83079 | Show |
 | Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Show |
 | Guarnizione per tubo passante, DN 70 | 850116 | Show |
 | Guarnizione per tubo passante, DN 100 | 850117 | Show |
Assembly Drawing
| Title | Item no. | ||
|---|---|---|---|
| Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Show |
 | Chiave di bloccaggio per la griglie a feritoie Ecoguss, L&L | 67007 | Show |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Show |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Show |
 | Griglia piastrellabile, Lock & Lift, ABS | 680224 | Show |
 | Collegamento della pompa con guarnizione e clapet | 680475 | Show |
 | Chiave di apertura per Lock & Lift | 680702 | Show |
 | Uscita in pressione con guarnizione e viti | 680758 | Show |
 | Collegamento della pompa Minilift L, Aqualift S | 680760 | Show |
 | Vano porta paletta Mono, con collegamenti delle pompe | 680761 | Show |
 | Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Show |
 | Pompa di ricambio GTF 500 resistente, interruttore a galleggiante | 680765 | Show |
 | Girante libera per GTF 500 | 680767 | Show |
 | Corpo della spirale per GTF 500 | 680768 | Show |
| Set di viti per filtro di aspirazione, GTF 500 | 680769 | Show | |
 | Filtro di aspirazione per GTF 500 | 680770 | Show |
 | Aggancio pompa per Aqualift S Compact, Mono, GTF 500 | 680771 | Show |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Show |
 | Piastra di copertura Piastrellabile con funzione di scarico | 830054 | Show |
 | Rialzo sistema 400 Chiudibile, grigio argento | 830065 | Show |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Test Reports and Certificates | |
| Declaration of Performance | |
| Declaration of Conformity |
- Materiale della copertura (abdeckung_material):
Materiale plastico
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Pompa (pumpe): GTF 500 resistant
- (ausfuehrung):
