Mod tec antiriflusso Controlfix
DN 125, canale di passaggio chiuso
KESSEL Mod tec antiriflusso Controlfix, acque di scarico con sostanze fecali, uscita DN 125 mm, installazione interrata, con ingressi, entrata DN 125 mm
- Comfort: viene mantenuto lo spazio abitativo o di servizio di lusso
- Nessun rumore dell’impianto, nessun odore sgradevole e nessuna sporcizia nell’edificio
- Facile installazione grazie al peso ridotto dei moduli combinabili del pozzetto tecnico e grazie ai rialzi variabili per l’adattamento al livello del pavimento
| Cod. Art. | 851251 |
|---|---|
| GTIN (EAN) | 4026092079379 |
| Gruppo di prezzo | 60 |

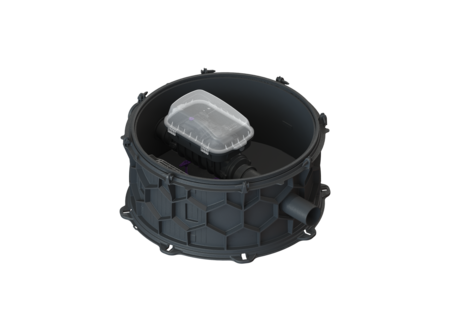

Mod tec antiriflusso Controlfix DN 125, canale di passaggio chiuso
Il modulo tecnico antiriflusso è dotato di un modulo integrato di ispezione e spurgo Controlfix e di gradini di salita. Grazie al sistema modulare KESSEL, il modulo di ispezione e spurgo può essere facilmente convertito nella valvola antiriflusso premium Staufix SWA e Staufix FKA o nella stazione di pompaggio antiriflusso Pumpfix F. Variante Sistema di pozzetto: Pozzetto modulare Caratteristiche generali Colore: nero Materiale: PE-HD Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Omologazione: Z-42.1-527 Dimensioni Peso netto: 64 kg Peso lordo: 82 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Salto di pendenza: 9 mm Larghezza: 1200 mm Altezza: 520 mm Lunghezza imballaggio: 1300 mm Larghezza imballaggio: 1300 mm Altezza imballaggio: 741 mm Serbatoio/corpo base Canaletta: canaletta continua Larghezza del serbatoio max.: 1390 mm Altezza centro tubo di uscita rispetto al fondo del serbatoio: 267 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 277 mm Numero di uscite: 1 Larghezza nominale (DN) dell’uscita: 125 mm Larghezza nominale (DN) dell’entrata: 125 mm Numero di entrate: 1 Diametro interno del serbatoio (DI): 1000 mm
| Title | Cod. Art. | ||
|---|---|---|---|
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 411-660 mm, Classe K 3 | 8740002 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 668-917 mm, Classe K 3 | 8740003 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 396-645 mm, Classe A 15 | 8740004 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 653-902 mm, Classe L 15 | 8740005 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 661-910 mm, Classe K 3 | 8740008 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 918-1167 mm, Classe K 3 | 8740009 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 646-895 mm, Classe A 15 | 8740010 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 903-1152 mm, Classe L 15 | 8740011 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 911-1160 mm, Classe K 3 | 8740014 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 1168-1417 mm, Classe K 3 | 8740015 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 896-1145 mm, Classe A 15 | 8740016 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800 1153-1402 mm Classe L 15 | 8740017 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 1130-1379 mm, Classe A/B | 8740018 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 1130-1379 mm, Classe D | 8740019 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 1161-1410 mm, Classe K 3 | 8740020 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 1418-1667 mm, Classe K 3 | 8740021 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800 1146-1395mm Classe A 15 | 8740022 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800 1403-1652mm, Classe L 15 | 8740023 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 1380-1629 mm, Classe A/B | 8740024 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 1380-1629 mm, Classe D | 8740025 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 1411-1660 mm, Classe K 3 | 8740026 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 1668-1917 mm, Classe K 3 | 8740027 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 1396-1645mm Classe A 15 | 8740028 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800 1653-1902 mm Classe L 15 | 8740029 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 1630-1879 mm, Classe A/B | 8740030 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 1630-1879 mm, Classe D | 8740031 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 1661-1910 mm, Classe K 3 | 8740032 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800 1646-1895 mm Classe A 15 | 8740034 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 1880-2129 mm, Classe A/B | 8740036 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 1880-2129 mm, Classe D | 8740037 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 1911-2160 mm, Classe K 3 | 8740038 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800 1896-2145mm Classe A 15 | 8740040 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 2130-2379 mm, Classe A/B | 8740042 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 2130-2379 mm, Classe D | 8740043 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 2161-2410 mm, Classe K 3 | 8740044 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800 2146-2395mm, Classe A 15 | 8740046 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 2380-2629 mm, Classe A/B | 8740048 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 2380-2629 mm, Classe D | 8740049 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 2411-2660 mm, Classe K 3 | 8740050 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800 2396-2645mm Classe A 15 | 8740052 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 2630-2879 mm, Classe A/B | 8740054 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 2630-2879 mm, Classe D | 8740055 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 2661-2910 mm, Classe K 3 | 8740056 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800 2646-2895mm Classe A 15 | 8740058 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 2880-3129 mm, Classe A/B | 8740060 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 600, 2880-3129 mm, Classe D | 8740061 | Mostra |
 | Mod. d pozzetto LW 1000 Pavimento Accesso LW 800, 2911-3160 mm, Classe K 3 | 8740062 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800 2896-3145 mm Classe A 15 | 8740064 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 375-624 mm, Classe K 3 | 8740122 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 625-874 mm, Classe K 3 | 8740123 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 875-1124 mm, Classe K 3 | 8740124 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 1125-1374 mm, Classe K 3 | 8740125 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 1375-1624 mm, Classe K 3 | 8740126 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 1625-1874 mm, Classe K 3 | 8740127 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 1875-2124 mm, Classe K 3 | 8740128 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 2125-2374 mm, Classe K 3 | 8740129 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 2375-2624 mm, Classe K 3 | 8740130 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 2625-2874 mm, Classe K 3 | 8740131 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 2875-3124 mm, Classe K 3 | 8740132 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 620-869 mm, Classe B | 8740141 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 870-1119 mm, Classe B | 8740142 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 1120-1369 mm, Classe B | 8740143 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 620-869 mm, Classe D | 8740158 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 870-1119 mm, Classe D | 8740159 | Mostra |
 | Modulo del pozzetto LW1000,Terren Accesso LW 800, 1120-1369 mm, Classe D | 8740160 | Mostra |
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Prolunga 250 mm, modulo del pozzetto LW 1000 | 680370 | Mostra |
 | Prolunga 500 mm, modulo del pozzetto LW 1000 | 680371 | Mostra |
 | Kit di conversione Staufix SWA DN 100-200, da 01/2011 | 80091 | Mostra |
 | Kit di conversione Pumpfix F DN 100-200, da 01/2012, cavo 15 m | 80102 | Mostra |
 | Kit di conversione Staufix FKA DN 100-200, da 01/2012, cavo 15 m | 80104 | Mostra |
| Title | Cod. Art. |
|---|
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Approval | |
| Test Reports and Certificates |
- Situazione di installazione (einbausituation):
installazione interrata
- Tipo di acque di scarico (abwasserart_de):
con sostanze fecali
- Numero di entrate (zulauf_anzahl): 1
- Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 125
- Numero di uscite (anzahl_auslauf): 1
- Larghezza nominale (DN) dell’uscita (auslauf_nennweite_dn): 125
