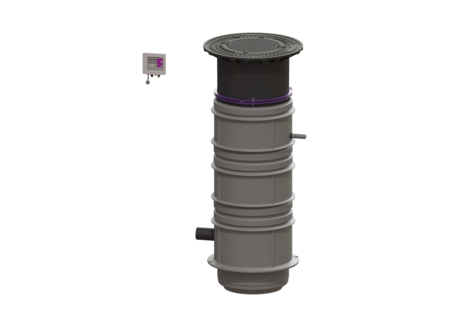

Stazio. pompaggio Aquapump Medium
Tronic, GTF 1200, 1800-2250 mm, B
KESSEL Stazio. pompaggio Aquapump Medium, Tronic, acque di scarico Acque di scarico senza sostanze fecali, classe di carico B 125, profondità di installazione 1800 - 2250 mm, altezza 103 mm, lunghezza copertura 648 mm, corrente di spunto massima 14,9 A, con una GTF 1200 pompa sommersa, rilevamento del livello pneumatica
- Massima sicurezza
- Sistema di pozzetto LW 600 adatto all’installazione interrata
- Preconfigurato in fabbrica
| Cod. Art. | 827831B |
|---|---|
| GTIN (EAN) | 4026092045794 |
| Gruppo di prezzo | 60 |
Stazio. pompaggio Aquapump Medium Tronic, GTF 1200, 1800-2250 mm, B
La stazione di pompaggio per acque di scarico non contenenti sostanze fecali è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Variante Tipo d’impianto: Unità singola Guarnizione passante per il tubo vuoto per cavi (DN): 100 Guarnizione passante per il condotto di aerazione (DN): 100 Installazione: Installazione con pompe sommerse Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: orizzontale Sistema di pozzetto: LW 600 Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Tipo di impianto: Tronic Dimensioni Peso netto: 142 kg Peso lordo: 154 kg Resistenza all’acqua freatica dal fondo serbatoio: 2000 mm Profondità di posa: 1800 - 2250 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 806 mm Larghezza: 806 mm Lunghezza imballaggio: 1200 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 2220 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 100 Collegamento di sfiato (DN): 100 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 1394 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 400 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 455 mm Larghezza nominale (DA) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 mm Numero di entrate: 1 Diametro interno del serbatoio (DI): 600 mm Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura rotonda Materiale della copertura : Ghisa grigia Colore della copertura: nero Larghezza della copertura: 648 mm Altezza della copertura: 103 mm Lunghezza della copertura: 648 mm Blocco: sbloccato Classe di carico: B 125 (EN 124) Trasportatore Pompa: GTF 1200 Numero di pompe: 1 Peso, pompa: 10 kg Tipo di collegamento: presa codificata Corrente nominale: 6,2 A Lunghezza del cavo di alimentazione della pompa: 10 m Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,98 Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 15,5 m³/h Prevalenza max.: 9 m Numero di giri: 2650 U/min Potenza P1: 1,4 kW Potenza P2: 0,84 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Comando Centralina: Comfort Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Campana ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Corrente nominale: 6,2 A
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore acustico Basic con sonda a elettrodi | 20222 | Mostra |
 | Segnalatore acustico Basic con sonda ottica | 20223 | Mostra |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra |
 | GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra |
| Attacco a giunzione per la prolunga della sonda di livello | 28799 | Mostra | |
 | Kit di ricambi per sonda ottica Cavo di 5 m | 80888 | Mostra |
 | Accessori per i cavi | 80889 | Mostra |
 | Accessori per i cavi Prolunga per pompa | 80891 | Mostra |
| Set di installazione Termostato, Igrostato | 97713 | Mostra | |
| Cabina esterna per quadro elettri L: 590 mm, per installazione centraline | 97714 | Mostra | |
| Spia luminosa per cabina esterna per quadro elettrico | 97715 | Mostra | |
| Cabina esterna per quadro elettri per installazione centraline | 97716 | Mostra | |
| Cabina esterna quadro elettrico | 97723 | Mostra | |
| Cabina esterna per quadro elettri | 97724 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Kit protezione sonda ottica | 28706 | Mostra |
 | Centralina Comfort Mono 230V | 28731 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Guarnizione per l’uscita in pressione | 680067 | Mostra |
 | Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Mostra |
 | Campana ad immersione senza tubo flessibile | 680108 | Mostra |
 | Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra |
 | Supporto pompa per impianti di pompaggio | 680362 | Mostra |
 | Corpo a spirale per il diametro 30 mm | 680363 | Mostra |
 | Girante per il diametro 30 mm | 680366 | Mostra |
 | Colonna montante 1800-2250 mm, da 02/2016 | 680451 | Mostra |
 | Blocco antiriflusso con clapet di non ritorno | 680457 | Mostra |
 | Collegamento della pompa adatto stazioni pompaggio, da 01/2016 | 680476 | Mostra |
 | Collegamento della pompa Mono, adatto alle stazioni di pompaggio | 680479 | Mostra |
 | Kit di guarnizioni Clapet di non ritorno, guarnizioni | 680490 | Mostra |
 | Pompa ricambio Aquadive GTF 1200 senza interruttore a galleggiante, 10 m | 680595 | Mostra |
 | Morsetto speciale sonda di livello e campana ad immersione | 680729 | Mostra |
 | Adattatore Kit di sonda ottica | 80892 | Mostra |
 | Sonda ottica con 3 adattatori 15m | 80988 | Mostra |
 | Guarnizione per tubo passante, DN 100 | 850117 | Mostra |
 | Guarnizione per rialzi d: 600 mm | 860116 | Mostra |
 | Piastra di copertura | 860131 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- Centralina (schaltgeraet): Comfort
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
all’esterno degli edifici – installazione interrata
- Classe di carico (belastungsklasse): B 125 (EN 124)
- Pompa (pumpe): GTF 1200
- Profondità di posa (einbautiefe): 1.800 mm
- Tipo di girante (laufrad_typ): Girante libera
- Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 150 mm
