Più di una valvola antiriflusso: il modello Pumpfix F è l’unica valvola antiriflusso che pompa contro il riflusso. Nel funzionamento normale, la stazione di pompaggio antiriflusso smaltisce le acque di scarico nella fognatura in modo continuo e senza consumare energia attraverso la pendenza. In caso di riflusso, la clapet antiriflusso si chiude automaticamente e, in presenza di acque di scarico, queste vengono pompate contro la pressione del riflusso. La lama a disco integrata sminuzza le sostanze solide, rendendo il modello Pumpfix F adatto anche alle acque di scarico contenenti sostanze fecali. È anche in grado di drenare i vani scala dei seminterrati fino a 5 m².
Il modello Pumpfix F è disponibile in due varianti – per l’installazione in un canale di scarico non interrato e per l’installazione nella soletta, in questo caso a scelta con copertura nera o piastrellabile.
Se l’impianto per il riflusso Pumpfix F viene installato nella soletta in calcestruzzo, è possibile scegliere tra una copertura nera o una piastrellabile.

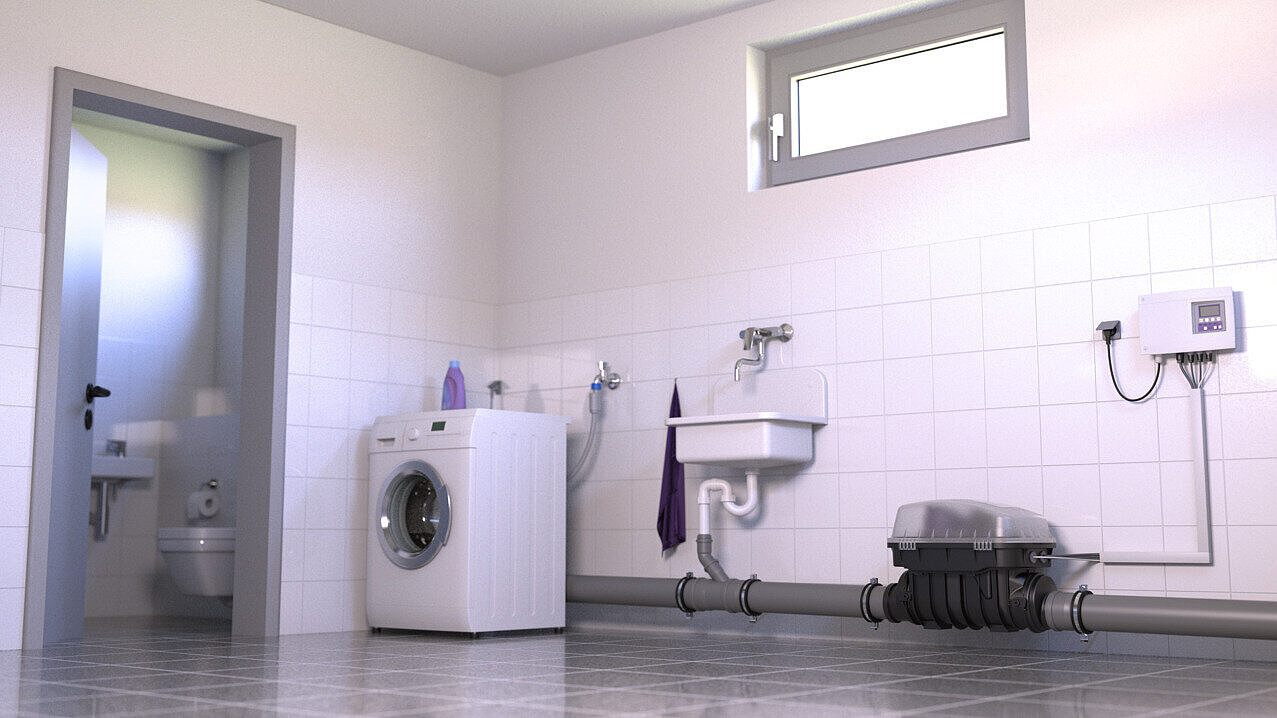

Se i tubi sono posati a vista, l’impianto per il riflusso viene installato direttamente nel percorso delle tubazioni.
Possibilità d’impiego
L’impianto per il riflusso Pumpfix F è disponibile in diverse versioni: sono possibili sia l’installazione in un canale di scarico non interrato sia l’installazione invisibile nella soletta in calcestruzzo. Nel secondo caso è integrato uno scarico a pavimento. I seguenti esempi mostrano come l’impianto possa presentarsi concretamente:

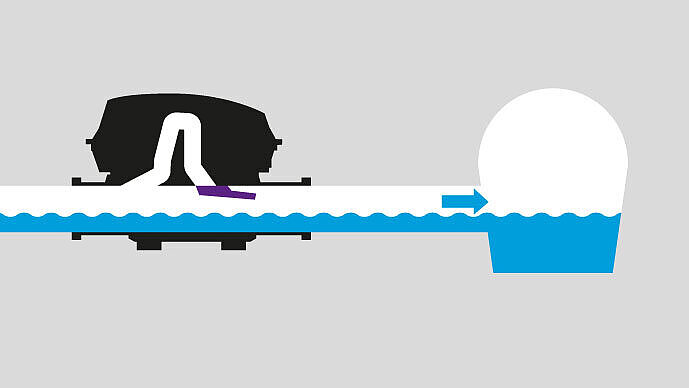

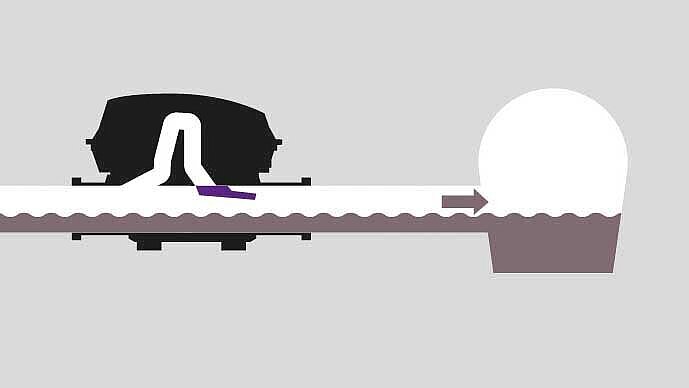

Principio di funzionamento
Il modello Pumpfix F è l’unica valvola antiriflusso con funzione ibrida: in funzionamento normale sfrutta la pendenza naturale verso la fognatura. In caso di riflusso dalla fognatura, la pompa viene attivata automaticamente per garantire il drenaggio in modo sicuro anche contro la pressione del riflusso.
Set per l’installazione nella soletta
La valvola antiriflusso è disponibile per l’installazione nella soletta e, per mezzo di una prolunga con flangia centrale e guaina impermeabilizzante in elastomero, può essere installata anche nel calcestruzzo impermeabile. La funzione di scarico integrata assicura che eventuali acque superficiali, prodotte ad esempio dalla rottura di un tubo, vengano pompate nella fognatura nonostante il riflusso.
Sistema di auto-diagnostica

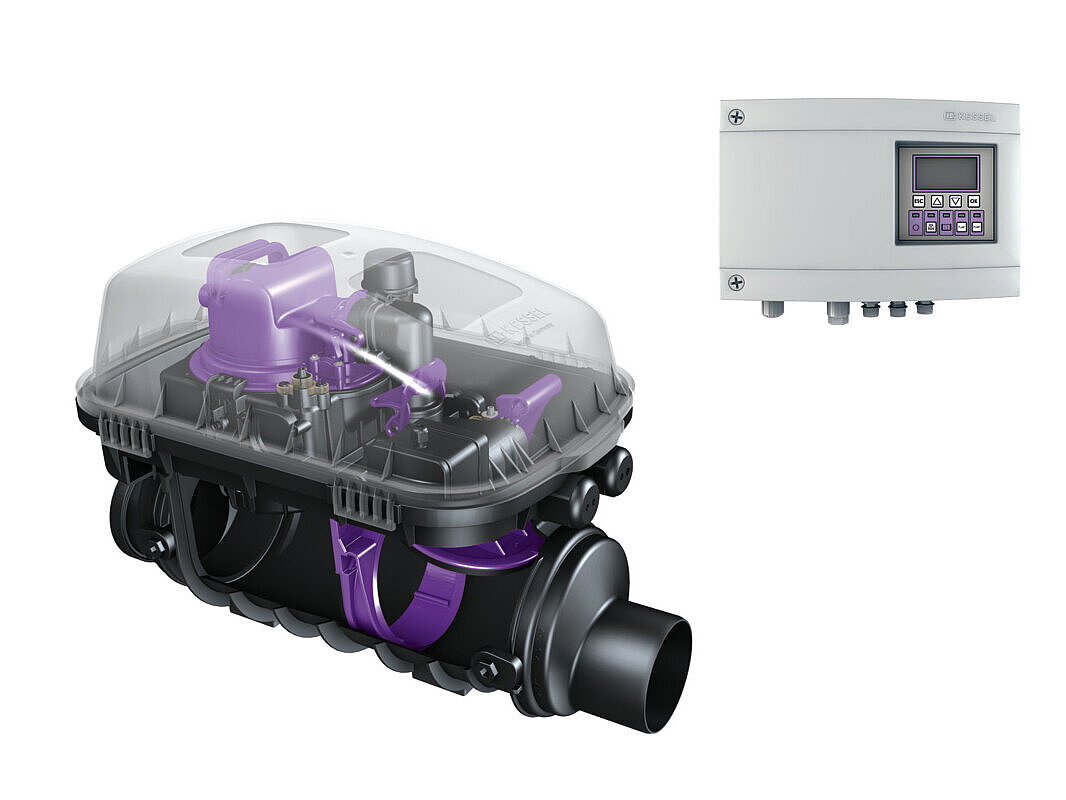

L’impianto è dotato di una centralina Comfort pronta per l’uso con sistema di auto-diagnostica SDS, di un display per la visualizzazione degli stati di funzionamento e delle indicazioni di manutenzione e di un’opzione di collegamento per la tecnica di comando centrale. Può essere collegata senza l’intervento di un elettricista specializzato.
Semplicemente a prova di radon
Protezione contro le radiazioni
Il gas nobile radioattivo radon è un elemento naturale, presente praticamente ovunque nella crosta terrestre. Se si accumula all’interno dei locali chiusi in concentrazioni elevate può diventare pericoloso per la salute delle persone; il radon è considerato un fattore di rischio ambientale per il cancro al polmone. Pumpfix F per l’installazione nella soletta contribuisce a impedire la penetrazione di questo pericolo per la salute nell’edificio. La valvola antiriflusso è stata collaudata e certificata come a prova di radon.
Stazione di pompaggio antiriflusso Pumpfix F
Installazione nella soletta
| Tipo di copertura | Larghezza nominale (DN) | Lunghezza | Larghezza | Cod. Art. | ||
|---|---|---|---|---|---|---|
24000X | piastra di copertura piastrellabile | 590 mm | 590 mm | 24000X | Mostra | |
24100X | piastra di copertura piastrellabile | 100 | 642 mm | 590 mm | 24100X | Mostra |
24125X | piastra di copertura piastrellabile | 125 | 645 mm | 590 mm | 24125X | Mostra |
24150X | piastra di copertura piastrellabile | 150 | 656 mm | 590 mm | 24150X | Mostra |
24200X | piastra di copertura piastrellabile | 200 | 720 mm | 590 mm | 24200X | Mostra |
| Tipo di copertura | Larghezza nominale (DN) | Lunghezza | Larghezza | Cod. Art. | ||
|---|---|---|---|---|---|---|
24000S | Piastra di copertura con griglia a feritoie | 590 mm | 590 mm | 24000S | Mostra | |
24100S | Piastra di copertura con griglia a feritoie | 100 | 642 mm | 590 mm | 24100S | Mostra |
24125S | Piastra di copertura con griglia a feritoie | 125 | 645 mm | 590 mm | 24125S | Mostra |
24150S | Piastra di copertura con griglia a feritoie | 150 | 656 mm | 590 mm | 24150S | Mostra |
24200S | Piastra di copertura con griglia a feritoie | 200 | 720 mm | 590 mm | 24200S | Mostra |
Installazione in un canale di scarico non interrato
Kit di construzione e tecnico
| Tipo di copertura | Situazione di installazione | Cod. Art. | ||
|---|---|---|---|---|
| 24000-RBK | Copertura di protezione | canale di scarico non interrato | 24000-RBK | Mostra |
| 24000S-RBK | Piastra di copertura con griglia a feritoie | installazione nel pavimento | 24000S-RBK | Mostra |
| 24000X-RBK | piastra di copertura piastrellabile | installazione nel pavimento | 24000X-RBK | Mostra |
Non avete trovato il prodotto giusto?
Oltre alle nostre valvole antiriflusso standard, sviluppiamo soluzioni individuali per speciali requisiti in fatto di forma, funzionamento e dimensionamento in base alle esigenze dei nostri clienti.
