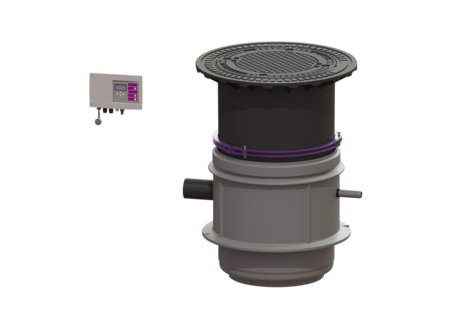

Stazio. pompaggio Aquapump Medium

Duo, GTF 1200, 800-1250 mm, B

KESSEL Stazio. pompaggio Aquapump Medium, Duo, acque di scarico Acque di scarico senza sostanze fecali, classe di carico B 125, profondità di installazione 800 - 1250 mm, altezza 103 mm, lunghezza copertura 648 mm, corrente di spunto massima 14,9 A, con 2 pompe GTF 1200 sommersa, rilevamento del livello pneumatica

  • Massima sicurezza
  • Sistema di pozzetto LW 600 adatto all’installazione interrata
  • Preconfigurato in fabbrica
Cod. Art. 826811B
GTIN (EAN) 4026092045336
Gruppo di prezzo 60

Stazio. pompaggio Aquapump Medium Duo, GTF 1200, 800-1250 mm, B
La stazione di pompaggio per acque di scarico non contenenti sostanze fecali è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Variante Tipo d’impianto: Impianto doppio Guarnizione passante per il tubo vuoto per cavi (DN): 100 Guarnizione passante per il condotto di aerazione (DN): 100 Installazione: Installazione con pompe sommerse Larghezza del telaio: Centralina Protezione antiriflusso: integrato Uscita in pressione: orizzontale Tappeto fonoassorbente: LW 600 Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Tipo di impianto: Duo Dimensioni Peso netto: 130 kg Peso lordo: 142 kg Resistenza all’acqua freatica dal fondo serbatoio: 2000 mm Profondità di posa: 800 - 1250 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 806 mm Larghezza: 806 mm Lunghezza imballaggio: 1200 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 1220 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 100 Collegamento di sfiato (DN): 100 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 482 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 400 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 455 mm Larghezza nominale (DN) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 mm Tipo di entrata: 1 Diametro interno del serbatoio (DI): 600 mm Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura rotonda Materiale della copertura : Ghisa grigia Colore della copertura: nero Larghezza della copertura: 648 mm Altezza della copertura: 103 mm Lunghezza della copertura: 648 mm Coperchio di chiusura: sbloccato Classe di carico: B 125 (EN 124) Trasportatore Comando della pompa: GTF 1200 Numero di pompe: 2 Peso: 10 kg Tipo di collegamento: presa codificata Corrente nominale: 6,2 A Lunghezza del cavo di alimentazione della pompa: 10 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Cosφ – fattore di potenza: 0,98 Tipo di protezione della centralina: IP 68 (3 m) S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 15,5 m³/h Prevalenza max.: 9 m Numero di giri: 2650 U/min Potenza P1: 1,4 kW Potenza P2: 0,84 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Comando Centralina: Comfort Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Campana ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della sonda: IP54 Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Corrente nominale: 6,2 A
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
Segnalatore acustico Basic con sonda a elettrodi 20222 Mostra
Segnalatore acustico Basic con sonda ottica 20223 Mostra
Kit del compressore per il gorgogliamento dell’aria 28048 Mostra
GSM modem TeleControl 28792 Mostra
Attacco a giunzione per la prolunga della sonda di livello 28799 Mostra
Set ricambi sonda ottica con 3 ad. 80888 Mostra
Cavo prolunga per la sonda 10m 80889 Mostra
Cavo prolunga per la pompa 10m 80891 Mostra
Set di installazione Termostato, Igrostato 97713 Mostra
Cabina esterna per quadro elettri L: 590 mm, per installazione centraline 97714 Mostra
Spia luminosa per cabina esterna per quadro elettrico 97715 Mostra
Armadio per Inno-Clean+ 97716 Mostra
Cabina esterna quadro elettrico 97723 Mostra
Cabina esterna per quadro elettri 97724 Mostra
  Designazione Cod. Art.
Kit protezione sonda ottica 28706 Mostra
Centralina Comfort Duo 230V 28746 Mostra
Chiusura a sgancio rapido per il blocco antiriflusso 680018 Mostra
Batteria Blocco 9 V 680034 Mostra
Guarnizione per l’uscita in pressione 680067 Mostra
Tubo di mandata Prodotto a metratura, 6x4 mm 100 680071 Mostra
Campana ad immersione senza tubo flessibile 680108 Mostra
Anello di fissaggio per rialzi d: 600 mm 680276 Mostra
Supporto pompa per impianti di pompaggio 680362 Mostra
Corpo a spirale per il diametro 30 mm 680363 Mostra
Girante per il diametro 30 mm 680366 Mostra
Colonna montante 800-1.250 mm, da 02/2016 680449 Mostra
Blocco antiriflusso con clapet di non ritorno 680457 Mostra
Collegamento della pompa adatto stazioni pompaggio, da 01/2016 680476 Mostra
Collegamento della pompa Duo, adatto alle stazioni di pompaggio 680480 Mostra
Kit di guarnizioni 2 clapet di non ritorno, 4 guarnizioni 680491 Mostra
Pompa ricambio Aquadive GTF 1200 senza interruttore a galleggiante, 10 m 680595 Mostra
Chiusura a sgancio rapido per l’attacco filettato 680698 Mostra
Morsetto speciale sonda di livello e campana ad immersione 680729 Mostra
Set adattatori per montaggio sonda ott. 80892 Mostra
Sonda ottica con 3 adattatori 15m 80988 Mostra
Guarnizione per condotto del tubo per tubo passante, DN 100 850117 Mostra
Guarnizione per rialzo telescopico 860116 Mostra
Piastra di copertura in ghisa cl. B 860131 Mostra
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
  • Centralina (schaltgeraet): Comfort
  • TÜV voto di prova (pruefzeichen): ID 1111241937
  • Situazione di installazione (einbausituation): all’esterno degli edifici – installazione interrata
  • Classe di carico (belastungsklasse): B 125 (EN 124)
  • Comando della pompa (pumpe): GTF 1200
  • Profondità di posa (einbautiefe): 800  mm
  • Tipo di girante (laufrad_typ): Girante libera
  • Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 150  mm
