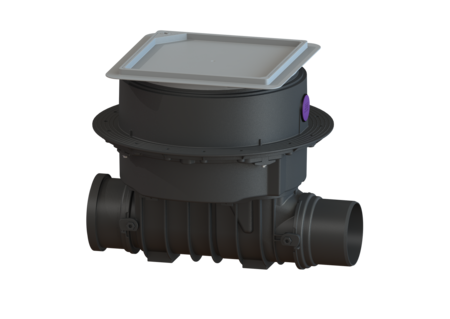

Valvola antiriflusso Staufix SWA
DN 150, Pavimento, piastrellabile
KESSEL Valvola antiriflusso Staufix SWA, acque di scarico senza sostanze fecali, DN 150, installazione nel pavimento, tipo di copertura piastra di copertura piastrellabile, 2 clapet antiriflusso meccaniche, diametro esterno (DA) 160 mm, chiusura Lock & Lift
- Semplice conversione successiva in Staufix FKA o Pumpfix F
- Manutenzione veloce, semplice e senza l’ausilio di utensili
- Disponibile anche come set modulare
| Cod. Art. | 73150.10X |
|---|---|
| GTIN (EAN) | 4026092003985 |
| Gruppo di prezzo | 30 |
Valvola antiriflusso Staufix SWA DN 150, Pavimento, piastrellabile
La valvola antiriflusso Premium per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno. Una cerniera serve contemporaneamente come chiusura d’emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere convertiti senza problemi in una valvola antiriflusso Premium Staufix FKA o in un impianto di pompaggio antiriflusso Pumpfix F. Variante Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 150 Diametro esterno (DA): 160 mm Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 14 kg Peso lordo: 19,5 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 9 mm Profondità di posa: 516 - 669 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 656 mm Larghezza: 590 mm Lunghezza imballaggio: 657,1 mm Larghezza imballaggio: 590 mm Altezza imballaggio: 348 mm Serbatoio/corpo base Tipo di bocchettone: Riduzione raccordo maschio / manicotto inclusi Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 16 mm
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Kit di conversione Staufix FKA DN 100-200, da 01/2011,cavo 5 m | 80093 | Mostra |
 | Kit di conversione Pumpfix F DN 100-200, da 01/2011, pavimento | 80098 | Mostra |
 | Prolunga H: 200 mm | 83070 | Mostra |
 | Prolunga A: 234 mm, con flangia e contro-flangia | 83073 | Mostra |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Porta paletta per i clapet motorizzati e meccanici | 680101 | Mostra |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Kit di guarnizioni per coperchi a chiusura divisa | 70318 | Mostra |
 | Coperchio Staufix SWA Lato di entrata | 80013 | Mostra |
 | Coperchio Staufix SWA Lato di scarico | 80014 | Mostra |
 | Porta paletta per le clapet meccanica, porta paletta | 80041 | Mostra |
 | Piastra di copertura a tenuta stagna, piastrellabile | 830052 | Mostra |
 | Rialzo sistema 400 Chiudibile, grigio argento | 830065 | Mostra |
 | Riduzione raccordo maschio DN 150, con guarnizione condotto tubo | 83083 | Mostra |
 | Manicotto DN 150, con guarnizione | 83087 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Larghezza nominale (DN) (nennweite): 150
- Materiale della copertura (abdeckung_material):
Materiale plastico
- TÜV voto di prova (pruefzeichen):
ID 1111242698
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Lunghezza (laenge): 656 mm
- Larghezza (breite): 590 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 2
