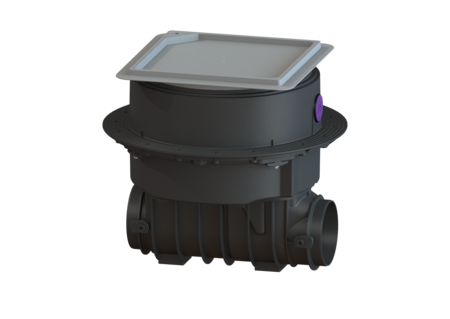

Valvola antiriflusso Staufix SWA
senza bocchettone Pavimento piastrell
KESSEL Valvola antiriflusso Staufix SWA, acque di scarico Acque di scarico senza sostanze fecali, all’interno degli edifici – installazione nel pavimento, tipo di copertura piastra di copertura piastrellabile, 2 clapet antiriflusso meccaniche, chiusura Lock & Lift
- Semplice conversione successiva in Staufix FKA o Pumpfix F
- Manutenzione veloce, semplice e senza l’ausilio di utensili
- Disponibile anche come set modulare
| Cod. Art. | 73000.10X |
|---|---|
| GTIN (EAN) | 4026092073032 |
| Gruppo di prezzo | 30 |
Valvola antiriflusso Staufix SWA senza bocchettone Pavimento piastrell
La valvola antiriflusso Premium per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno. Una cerniera serve contemporaneamente come chiusura d’emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere convertiti senza problemi in una valvola antiriflusso Premium Staufix FKA o in un impianto di pompaggio antiriflusso Pumpfix F. Variante Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 13,1 kg Peso lordo: 18,6 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 9 mm Profondità di posa: 516 - 669 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 486 mm Larghezza: 590 mm Lunghezza imballaggio: 642,2 mm Larghezza imballaggio: 590 mm Altezza imballaggio: 348 mm Serbatoio/corpo base Tipo di bocchettone: opzionale Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 16 mm
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Riduzione raccordo maschio DN 100, con guarnizione condotto tubo | 83081 | Mostra |
 | Riduzione raccordo maschio DN 125, con guarnizione condotto tubo | 83082 | Mostra |
 | Riduzione raccordo maschio DN 150, con guarnizione condotto tubo | 83083 | Mostra |
 | Riduzione raccordo maschio DN 200, con guarnizione condotto tubo | 83084 | Mostra |
 | Manicotto DN 100, con guarnizione | 83085 | Mostra |
 | Manicotto DN 125, con guarnizione | 83086 | Mostra |
 | Manicotto DN 150, con guarnizione | 83087 | Mostra |
 | Manicotto DN 200, con guarnizione condotto tubo | 83088 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Porta paletta per i clapet motorizzati e meccanici | 680101 | Mostra |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Kit di guarnizioni | 70318 | Mostra |
 | 80013 | Mostra | |
 | 80014 | Mostra | |
 | Porta paletta per le clapet meccanica, porta paletta | 80041 | Mostra |
 | Piastra di copertura a tenuta stagna, piastrellabile | 830052 | Mostra |
 | Rialzo sistema 400 | 830065 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Dichiarazione di prestazione |
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- (nennweite):
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Lunghezza (laenge): 486 mm
- Larghezza (breite): 590 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 2
