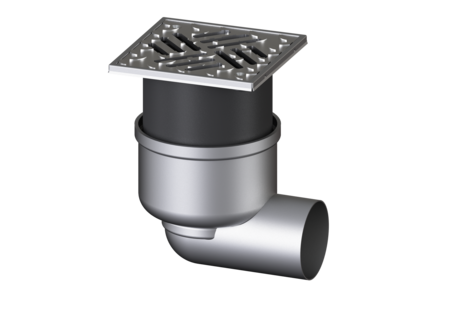

Scarico pavim soffitti Ferrofix
DN 70, laterale, Griglia a feritoie
KESSEL Scarico pavim soffitti Ferrofix, Sistema 125, DN 70, tipo di copertura Griglia a feritoia, lunghezza copertura 138 mm, bocchettone laterale, regolabile in altezza, diametro esterno (DA) 78 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Grande capacità di scarico
| Cod. Art. | 54400.61 |
|---|---|
| GTIN (EAN) | 4026092056523 |
| Gruppo di prezzo | 70 |
Scarico pavim soffitti Ferrofix DN 70, laterale, Griglia a feritoie
Lo scarico a pavimento/soffitto Ferrofix in acciaio inox è destinato al drenaggio puntuale ed è dotato di una chiusura antiodore rimovibile in acciaio inox, di una guarnizione a labbro e di una copertura protettiva per la posa. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Chiusura antiodore: incluso Dimensioni Peso netto: 2,04 kg Peso lordo: 2,41 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 181 mm Larghezza: 142 mm Lunghezza imballaggio: 390 mm Larghezza imballaggio: 190 mm Altezza imballaggio: 310 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Blocco: avvitato Classe di carico: L 15 (EN 1253-1) Classe antiscivolo: R11 secondo DIN 51130; C secondo DIN 51097 Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Rialzo: regolabile in altezza Materiale del rialzo: ABS
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data |
- Larghezza nominale (DN) (nennweite): 70
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
