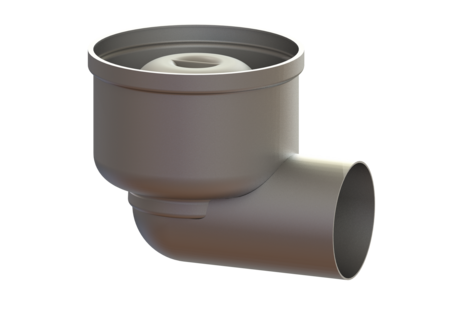

Corpo base Ferrofix
Sistema 125, DN 70, Uscita laterale
KESSEL Corpo base Ferrofix, Sistema 125, DN 70, bocchettone laterale, guarnizione del corpo base attraverso Bordo di connessione, diametro esterno (DA) 78 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Abbinabile in modo variabile con i rialzi
| Cod. Art. | 54400 |
|---|---|
| GTIN (EAN) | 4026092053614 |
| Gruppo di prezzo | 70 |
Corpo base Ferrofix Sistema 125, DN 70, Uscita laterale
Il corpo base Ferrofix in acciaio inox, in combinazione con un rialzo nel sistema 125, è destinato al drenaggio puntuale ed è dotato di una chiusura antiodore rimovibile e di una copertura protettiva per la posa. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Variante Sistema: 125 Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Chiusura antiodore: incluso Dimensioni Peso netto: 1,07 kg Peso lordo: 1,07 kg Lunghezza: 181 mm Larghezza: 142 mm Altezza: 145 mm Lunghezza imballaggio: 200 mm Larghezza imballaggio: 200 mm Altezza imballaggio: 175 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: laterale
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Rialzo Ferrofix Sistema 125 manicotto colleg DN50 L 15 | 48435 | Mostra |
 | Rialzo Variofix Grig feritoie AISI304 antiscivolo L 15 | 48907 | Mostra |
 | Rialzo Variofix Griglia a feritoie, AISI304, K 3 | 48963 | Mostra |
 | Rialzo Variofix Griglia, AISI304, L 15 | 48965 | Mostra |
 | Rialzo Ferrofix Sis125 Griglia feritoie 146x146 mm, K 3 | 48977 | Mostra |
 | Chiusura di pulizia Sistema 125, piastr., a tenuta antiodore | 54910 | Mostra |
 | Chiusura di pulizia Sis 125, Flangia ades, piast, antiodore | 54911 | Mostra |
 | Chiusura di pulizia Sistema 125, a tenuta antiodore | 54912 | Mostra |
 | Chiusura di pulizia Sistema 125 Flangia adesiva antiodore | 54913 | Mostra |
 | Prolunga Sistema 125, Griglia, 150 x 150 mm | 54914 | Mostra |
 | Rialzo Ferrofix Sistema 125 Flan ades Griglia 146x146mm | 54915 | Mostra |
 | Rialzo Ferrofix Sistema 125, Griglia, 200 x 200 mm | 54916 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia 200x200mm | 54917 | Mostra |
 | Rialzo Ferrofix Sis 125 Flan ades Gr feritoie 146x146mm | 54919 | Mostra |
 | Chiusura di pulizia Sis 125 ABS copertura AISI304 avvitata | 54920 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 70
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- TÜV voto di prova (pruefzeichen):
ID 1111244461
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Chiusura antiodore (geruchsverschluss): incluso
