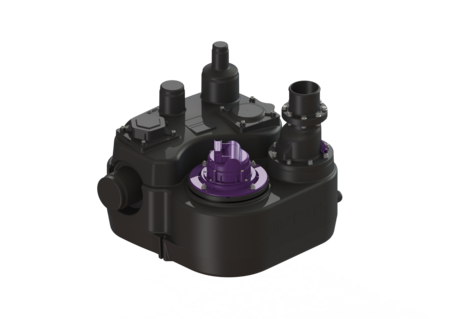

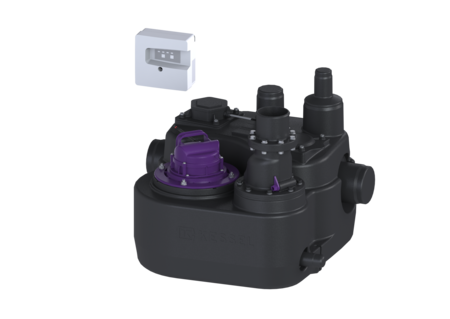

Impianto sollevamento Aqualift L
Mono, SPF 1300, 230 V
KESSEL Impianto sollevamento Aqualift L Mono, acque di scarico con e senza sostanze fecali, centralina Connect funzionamento della centralina Con messaggio di allarme, Unità singola, con una SPF 1300 pompa sommersa
- Possibilità di collegamento variabili per le entrate
- Blocco antiriflusso integrato
- Pompa con girante libera per la massima sicurezza di funzionamento
Cod. Art. | 28798 |
---|---|
GTIN (EAN) | 4026092074756 |
Gruppo di prezzo | 20 |
Impianto sollevamento Aqualift L Mono, SPF 1300, 230 V
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un vano pompa chiuso con un’apertura di ispezione avvitata. Il comando avviene attraverso una centralina di facile utilizzo. Variante Tipo d’impianto: Unità singola Installazione: Installazione a secco Comando della pompa: Centralina Blocco antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-1 Tipo di acque di scarico: con e senza sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: pronto all’installazione Tipo di impianto: Mono Dimensioni Peso netto: 22 kg Peso lordo: 24,3 kg Lunghezza: 565 mm Larghezza: 624 mm Altezza: 483 mm Lunghezza imballaggio: 610 mm Larghezza imballaggio: 610 mm Altezza imballaggio: 490 mm Serbatoio/corpo base Uscita in pressione (DN): 80 Uscita in pressione (DA): 90 mm Collegamento per pompa a membrana manuale (DN): 32 Collegamento di sfiato (DN): 70 Larghezza nominale (DN) dell’entrata: 100 mm Numero di entrate: 3 Volume di pompaggio: 20 l Volume del serbatoio: 50 l Tipo di bocchettone: Riduzione raccordo maschio / manicotto inclusi Trasportatore Pompa: SPF 1300 Numero di pompe: 1 Peso, pompa: 11 kg Tensione di funzionamento: 230 V Corrente nominale: 6,4 A Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3m/48h) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 32 m³/h Prevalenza max.: 9,2 m Numero di giri: 2600 U/min Potenza P1: 1,5 kW Potenza P2: 0,9 kW Tipo di funzionamento: S3 - 15% Protezione necessaria (protezione di linea): C 10 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 40 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Centralina: Connect Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Dispositivo di allarme: Interruttore a galleggiante Tipo di rilevazione del livello: meccanico Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Lunghezza del cavo di alimentazione alla centralina: 5 m Contatto a potenziale zero: opzionale Interfaccia GSM: no Interfaccia USB: no Funzione di diario d’esercizio: no Display multi-riga: no Batteria tampone: sì Sistema di auto-diagnostica (SDS): no Versione di dispositivo di avviso: segnale acustico e ottico Protezione necessaria (protezione di linea): C 10 A
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Tubo flessibile di collegamento DN 32, L: 200 mm | 28660 | Mostra | |
Tubo flessibile di collegamento DN 70, L: 200 mm | 28661 | Mostra | |
Tubo flessibile di collegamento DN 80, L: 200 mm | 28662 | Mostra | |
Tubo flessibile di collegamento DN 100, per tubi a pressione in PE | 28663 | Mostra | |
Pompa a membrana manuale per il pompaggio manuale d. acque reflue | 28680 | Mostra | |
Paletta di chiusura DN 80, Materiale plastico, orizzontale | 28682 | Mostra | |
Paletta di chiusura DN 100, Materiale plastico, orizzontale | 28683 | Mostra | |
Paletta di chiusura DN 100, Materiale plastico | 28698 | Mostra | |
Paletta di chiusura DN 150, Materiale plastico | 28699 | Mostra | |
Collegamento flangiato DN 100, per le valvole di plastica | 28712 | Mostra | |
Paletta di chiusura DN 80, Materiale plastico, verticale | 28715 | Mostra | |
Sega a tazza per DN 100/125/150 | 500100 | Mostra | |
Sega a tazza per DN 50/70/100 | 500101 | Mostra | |
Contatto a potenziale zero Kit di ampliamento per centraline Basic | 80074 | Mostra | |
Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra | |
Guarnizione per tubo passante, DN 70 | 850116 | Mostra | |
Guarnizione per tubo passante, DN 100 | 850117 | Mostra | |
Guarnizione per tubo passante, DN 125 | 850118 | Mostra | |
Guarnizione per tubo passante, DN 150 | 850119 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Tubo flessibile di collegamento DN 80, L: 200 mm | 28662 | Mostra | |
Collegamento flangiato DN 80, per le valvole di plastica | 28713 | Mostra | |
Copertura per la flangia della pompa, d: 220 mm | 680460 | Mostra | |
Pompa ricambio Aquadive SPF 1300 230 V | 680535 | Mostra | |
Girante SPF 1300 | 680536 | Mostra | |
Flangia della pompa con guarnizione e viti | 680537 | Mostra | |
Coperchio per la pulizia con guarnizione | 680538 | Mostra | |
Kit dell’interruttore a galleggi. con guarnizione | 680539 | Mostra | |
Kit di guarnizioni 3 x DN 100, 1 x DN 125 | 680540 | Mostra | |
Centralina Connect Mono, 230 V | 680541 | Mostra | |
Clapet di non ritorno con supporto | 680548 | Mostra | |
Guarnizione per flangia, d: 236 mm | 680549 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- TÜV voto di prova (pruefzeichen): ID 1111241940
- Situazione di installazione (einbausituation): installazione d'appoggio
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): con e senza sostanze fecali
- Pompa (pumpe): SPF 1300
- (ausfuehrung):
- Tensione di funzionamento (betriebsspannung): 230 V
