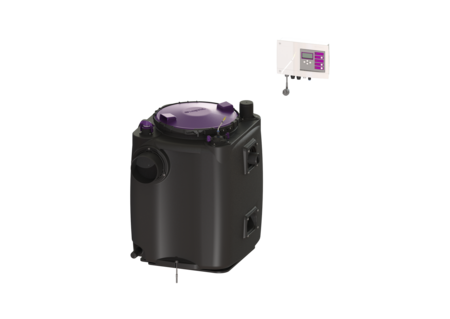

Impianto sollevam. Aqualift 200
Duo, GTF 1250, installazione in appoggio
KESSEL Impianto sollevam. Aqualift 200 Duo, acque di scarico senza sostanze fecali, presa codificata, comando della pompa attraverso Centralina, centralina Comfort, con 2 pompe GTF 1250 sommersa, modalità operativa S1
- Serbatoio in PE, resistente alle acque di scarico aggressive
- Blocco antiriflusso per il condotto di mandata incluso
- Manutenzione semplice senza utensili
| Cod. Art. | 28518 |
|---|---|
| GTIN (EAN) | 4026092092941 |
| Gruppo di prezzo | 20 |
Impianto sollevam. Aqualift 200 Duo, GTF 1250, installazione in appoggio
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. Variante Tipo d’impianto: Impianto doppio Comando della pompa: Centralina Blocco antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Tipo di impianto: Duo Tenuta: tenuta antiodore Dimensioni Peso netto: 42 kg Peso lordo: 49 kg Lunghezza: 670 mm Larghezza: 655 mm Altezza: 815 mm Lunghezza imballaggio: 900 mm Larghezza imballaggio: 900 mm Altezza imballaggio: 939 mm Serbatoio/corpo base Uscita in pressione (DN): 50 Uscita in pressione (DA): 63 mm Larghezza nominale (DN) dell’entrata: 100 Volume di pompaggio: 100 l Volume del serbatoio: 220,00 l Caratteristiche di copertura Tipo di copertura: Coperchio Materiale della copertura : Materiale plastico Colore della copertura: viola Blocco: Chiusura a leva rapida Tenuta: tenuta antiodore Trasportatore Pompa: GTF 1250 Numero di pompe: 2 Peso, pompa: 10 kg Tipo di collegamento: presa codificata Tensione di funzionamento: 230 V Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 20 m³/h Prevalenza max.: 11 m Numero di giri: 2700 U/min Potenza P1: 1,3 kW Potenza P2: 0,8 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 30 mm Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 5,4 A Comando Centralina: Comfort Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP 54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Versione di dispositivo di avviso: segnale acustico e ottico Protezione necessaria (centralina): C 16 A
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra |
 | Kit retrofit Galleggiante di allarme | 28016 | Mostra |
 | Sega a tazza per DN 100/125/150 | 500100 | Mostra |
 | Sega a tazza per DN 50/70/100 | 500101 | Mostra |
 | Contatto a potenziale zero Scheda supplementare per le centraline | 80072 | Mostra |
 | Accessori per i cavi Prolunga per sonda | 80889 | Mostra |
 | Accessori per i cavi Prolunga per pompa | 80891 | Mostra |
 | Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra |
 | Guarnizione per tubo passante, DN 70 | 850116 | Mostra |
 | Guarnizione per tubo passante, DN 100 | 850117 | Mostra |
 | Guarnizione per tubo passante, DN 125 | 850118 | Mostra |
 | Guarnizione per tubo passante, DN 150 | 850119 | Mostra |
| Title | Cod. Art. | ||
|---|---|---|---|
 | Centralina Comfort Duo, 230 V | 28746 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Guarnizione per l’uscita in pressione | 680067 | Mostra |
 | Coperchio con guarnizione | 680076 | Mostra |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra |
 | Coperchio d: 420 mm, fino a 03/2004 | 680326 | Mostra |
 | Collegamento della pompa con guarnizione e clapet | 680475 | Mostra |
 | Collegamento della pompa Minilift L, Aqualift M Underfloor | 680760 | Mostra |
 | Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra |
 | Vano porta paletta Duo, con collegamenti delle pompe | 680781 | Mostra |
 | Bocchettone di entrata DN 100 per Aqualift 100/200 | 680986 | Mostra |
 | Bocchettone di entrata DN 150 per Aqualift 100/200 | 680987 | Mostra |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Test Reports and Certificates | |
| Declaration of Performance | |
| Declaration of Conformity |
- Centralina (schaltgeraet):
Comfort
- Materiale della copertura (abdeckung_material):
Materiale plastico
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
installazione d'appoggio
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Pompa (pumpe): GTF 1250
- (ausfuehrung):
- Tipo d’impianto (anlagenart): Impianto doppio
