Impianto sollevam. Aqualift S 100

Duo, GTF 1250, installazione in appoggio

28516
28516

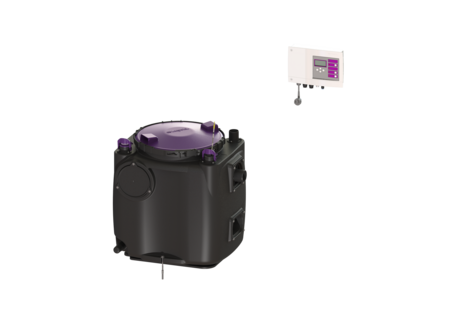

KESSEL Impianto sollevam. Aqualift S 100 Duo, acque di scarico senza sostanze fecali, presa codificata, comando della pompa attraverso Centralina, centralina Comfort, con 2 pompe GTF 1250 sommersa, modalità operativa S1

  • Serbatoio in PE, resistente alle acque di scarico aggressive
  • Blocco antiriflusso per il condotto di mandata incluso
  • Manutenzione semplice senza utensili
Cod. Art. 28516
GTIN (EAN) 4026092092927
Gruppo di prezzo 20

Impianto sollevam. Aqualift S 100 Duo, GTF 1250, installazione in appoggio

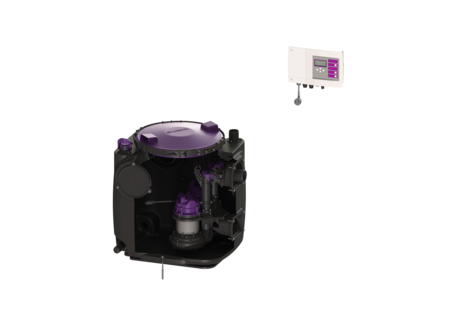

L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. Variante Tipo d’impianto: Impianto doppio Comando della pompa: Centralina Blocco antiriflusso: integrato Pozzetto di prelievo: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Tipo di impianto: Duo Dimensioni Peso netto: 45,8 kg Peso lordo: 45,8 kg Lunghezza: 670 mm Larghezza: 530 mm Altezza: 650 mm Lunghezza imballaggio: 900 mm Larghezza imballaggio: 900 mm Altezza imballaggio: 779 mm Serbatoio/corpo base Uscita in pressione (DN): 50 Uscita in pressione (DA): 63 mm Larghezza nominale (DN) dell’entrata: 100 mm Volume di pompaggio: 50 l Volume del serbatoio: 120 l Caratteristiche di copertura Tipo di copertura: Coperchio Materiale della copertura : Materiale plastico Colore della copertura: viola Blocco: Chiusura a leva rapida Tenuta: tenuta antiodore Trasportatore Pompa: GTF 1250 Numero di pompe: 2 Peso, pompa: 10 kg Tipo di collegamento: presa codificata Corrente nominale: 5,4 A Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 20 m³/h Prevalenza max.: 11 m Numero di giri: 2700 U/min Potenza P1: 1,3 kW Potenza P2: 0,8 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 30 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Centralina: Comfort Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Versione di dispositivo di avviso: segnale acustico e ottico Protezione necessaria (protezione di linea): C 16 A
  Designazione Cod. Art.
  Designazione Cod. Art.
Dimostrazione messa funzione 80201 Mostra
Manutenzione Impianto di sollevamento Aqualift S 80301 Mostra
  Designazione Cod. Art.
20162 Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm 20162 Mostra
28016 Kit retrofit Galleggiante di allarme 28016 Mostra
500100 Sega a tazza per DN 100/125/150 500100 Mostra
500101 Sega a tazza per DN 50/70/100 500101 Mostra
80072 Contatto a potenziale zero Scheda supplementare per le centraline 80072 Mostra
80889 Accessori per i cavi Prolunga per sonda 80889 Mostra
80891 Accessori per i cavi Prolunga per pompa 80891 Mostra
850114 Guarnizione per condotto del tubo per tubo passante, DN 50 850114 Mostra
850116 Guarnizione per tubo passante, DN 70 850116 Mostra
850117 Guarnizione per tubo passante, DN 100 850117 Mostra
850118 Guarnizione per tubo passante, DN 125 850118 Mostra
850119 Guarnizione per tubo passante, DN 150 850119 Mostra
  Designazione Cod. Art.
28746 Centralina Comfort Duo, 230 V 28746 Mostra
680018 Chiusura a sgancio rapido per il blocco antiriflusso 680018 Mostra
680034 Batteria Blocco 9 V 680034 Mostra
680067 Guarnizione per l’uscita in pressione 680067 Mostra
680076 Coperchio con guarnizione 680076 Mostra
680150 Guarnizione Per il rialzo, da 07/ 2014 680150 Mostra
680326 Coperchio d: 420 mm, fino a 03/2004 680326 Mostra
680475 Collegamento della pompa con guarnizione e clapet 680475 Mostra
680760 Collegamento della pompa Minilift, Aqualift S 680760 Mostra
680762 Chiusura girevole bloccaggio del collegamento della pompa 680762 Mostra
680781 Vano porta paletta Duo, con collegamenti delle pompe 680781 Mostra
680986 Bocchettone di entrata DN 100 per Aqualift S 100/200 680986 Mostra
680987 Bocchettone di entrata DN 150 per Aqualift S 100/200 680987 Mostra
  • Centralina (schaltgeraet): Comfort
  • Materiale della copertura (abdeckung_material): Materiale plastico
  • TÜV voto di prova (pruefzeichen): ID 1111241937
  • Situazione di installazione (einbausituation): installazione d'appoggio
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
  • Pompa (pumpe): GTF 1250
  • (ausfuehrung):
  • Tipo d’impianto (anlagenart): Impianto doppio
