Impianto sollevam. Aqualift S 100
Tronic, GTF 1250, installazione appoggio

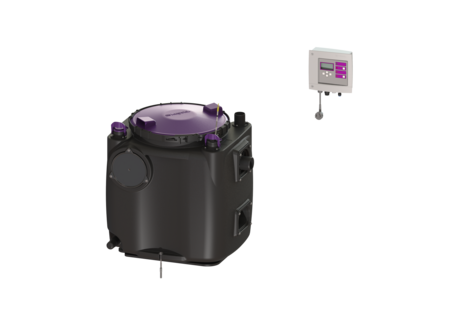

KESSEL Impianto sollevam. Aqualift S 100 Tronic, acque di scarico senza sostanze fecali, presa codificata, comando della pompa attraverso Centralina, centralina Comfort, con una GTF 1250 pompa sommersa, modalità operativa S1
- Serbatoio in PE, resistente alle acque di scarico aggressive
- Blocco antiriflusso per il condotto di mandata incluso
- Manutenzione semplice senza utensili
Cod. Art. | 28514 |
---|---|
GTIN (EAN) | 4026092092903 |
Gruppo di prezzo | 20 |
Impianto sollevam. Aqualift S 100 Tronic, GTF 1250, installazione appoggio
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. Variante Tipo d’impianto: Unità singola Comando della pompa: Centralina Blocco antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Tipo di impianto: Tronic Dimensioni Peso netto: 34,05 kg Peso lordo: 34,05 kg Lunghezza: 670 mm Larghezza: 530 mm Altezza: 650 mm Lunghezza imballaggio: 700 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 779 mm Serbatoio/corpo base Uscita in pressione (DN): 50 Uscita in pressione (DA): 63 mm Larghezza nominale (DN) dell’entrata: 100 mm Volume di pompaggio: 50 l Volume del serbatoio: 120 l Caratteristiche di copertura Tipo di copertura: Coperchio Materiale della copertura : Materiale plastico Colore della copertura: viola Blocco: Chiusura a leva rapida Tenuta: tenuta antiodore Trasportatore Pompa: GTF 1250 Numero di pompe: 1 Peso, pompa: 10 kg Tipo di collegamento: presa codificata Corrente nominale: 5,4 A Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 20 m³/h Prevalenza max.: 11 m Numero di giri: 2700 U/min Potenza P1: 1,3 kW Potenza P2: 0,8 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Centralina: Comfort Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Versione di dispositivo di avviso: segnale acustico e ottico Protezione necessaria (protezione di linea): C 16 A
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra | |
Kit retrofit Galleggiante di allarme | 28016 | Mostra | |
Sega a tazza per DN 100/125/150 | 500100 | Mostra | |
Sega a tazza per DN 50/70/100 | 500101 | Mostra | |
Contatto a potenziale zero Scheda supplementare per le centraline | 80072 | Mostra | |
Accessori per i cavi Prolunga per sonda | 80889 | Mostra | |
Accessori per i cavi Prolunga per pompa | 80891 | Mostra | |
Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra | |
Guarnizione per tubo passante, DN 70 | 850116 | Mostra | |
Guarnizione per tubo passante, DN 100 | 850117 | Mostra | |
Guarnizione per tubo passante, DN 125 | 850118 | Mostra | |
Guarnizione per tubo passante, DN 150 | 850119 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Centralina Comfort Mono, 230 V | 28731 | Mostra | |
Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra | |
Batteria Blocco 9 V | 680034 | Mostra | |
Guarnizione per l’uscita in pressione | 680067 | Mostra | |
Coperchio con guarnizione | 680076 | Mostra | |
Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra | |
Coperchio d: 420 mm, fino a 03/2004 | 680326 | Mostra | |
Collegamento della pompa con guarnizione e clapet | 680475 | Mostra | |
Collegamento della pompa Minilift, Aqualift S | 680760 | Mostra | |
Vano porta paletta Mono, con collegamenti delle pompe | 680761 | Mostra | |
Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra | |
Bocchettone di entrata DN 100 per Aqualift S 100/200 | 680986 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Centralina (schaltgeraet): Comfort
- Materiale della copertura (abdeckung_material): Materiale plastico
- TÜV voto di prova (pruefzeichen): ID 1111241937
- Situazione di installazione (einbausituation): installazione d'appoggio
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Pompa (pumpe): GTF 1250
- (ausfuehrung):
- Tipo d’impianto (anlagenart): Unità singola
