Imp sollevam Aqualift S Compact
Mono, GTF 1200, Pavimento

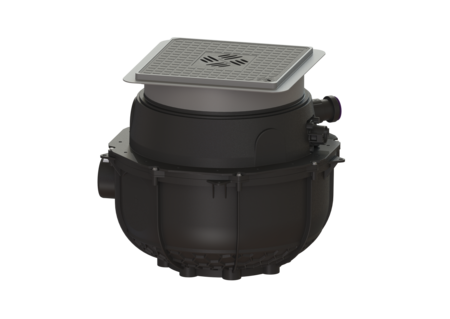

KESSEL Imp sollevam Aqualift S Compact Mono, acque di scarico senza sostanze fecali, installazione nel pavimento, con una GTF 1200 pompa sommersa, rilevamento del livello Galleggiante, tipo di copertura Piastra di copertura con griglia a feritoie, nero
- Installazione salva-spazio nella soletta con funzione di scarico integrata
- Semplice conversione da Mono a Duo
- Funzionamento silenzioso grazie al disaccoppiamento acustico della/e pompa/e
| Cod. Art. | 281200S |
|---|---|
| GTIN (EAN) | 4026092082621 |
| Gruppo di prezzo | 20 |
Imp sollevam Aqualift S Compact Mono, GTF 1200, Pavimento
L'impianto di sollevamento per acque di scarico senza sostanze fecali pronto per l’uso è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa aperto. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Unità singola Comando della pompa: Galleggiante Blocco antiriflusso: integrato Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Tipo di impianto: Mono Dimensioni Peso netto: 17,92 kg Peso lordo: 21,2 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Profondità di posa: 490 - 620 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 617 mm Larghezza: 585 mm Lunghezza imballaggio: 590 mm Larghezza imballaggio: 590 mm Altezza imballaggio: 675 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DN) dell’entrata: 100 mm Volume di pompaggio: 16 l Caratteristiche di copertura Tipo di copertura: Piastra di copertura con griglia a feritoie Materiale della copertura : Materiale plastico Colore della copertura: nero Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Trasportatore Pompa: GTF 1200 Numero di pompe: 1 Tipo di collegamento: Schuko a 2 poli Tensione di funzionamento: 230 V Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 15,5 m³/h Prevalenza max.: 9 m Numero di giri: 2650 U/min Potenza P1: 1,4 kW Potenza P2: 0,84 kW Tipo di funzionamento: S3 - 10% Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 30 mm Protezione necessaria (protezione di linea): C 16 A Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 6,2 A Comando Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 50/70 | 27126 | Mostra |
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
 | Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Mostra |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra |
| Kit del tubo di mandata conduite de refoulement de 5 m, DA 50 mm | 28062 | Mostra |
 | Adattatore per uscita in pressione, DN 32, PE | 28086 | Mostra |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Mostra |
 | Bocchettone di entrata DN100, con guarnizione, Anello filettato | 39100 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
 | Filtro per capelli Materiale plast., scarico per bagni S125 | 48700 | Mostra |
 | Sega a tazza per DN 50/70/100 | 500101 | Mostra |
 | Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero | 680795 | Mostra |
 | Corpo scarico piastra copertura per Multistop, nero | 680796 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio | 680797 | Mostra |
 | Corpo scarico piastra copertura per Multistop, grigio | 680798 | Mostra |
 | Accessori per i cavi Prolunga per sonda | 80889 | Mostra |
 | Accessori per i cavi Prolunga per pompa | 80891 | Mostra |
 | Piastra di copertura a tenuta stagna, nera 366x366 mm | 830050 | Mostra |
 | Piastra di copertura a tenuta stagna, piastrellabile | 830052 | Mostra |
 | Prolunga H: 200 mm | 83070 | Mostra |
 | Prolunga A: 234 mm, con flangia e contro-flangia | 83073 | Mostra |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra |
 | Set di installazione impermeabile DA: 40 mm, per imprese edili | 83077 | Mostra |
| Set di installazione impermeabile DA: 50 mm, per imprese edili | 83079 | Mostra |
 | Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra |
 | Guarnizione per tubo passante, DN 70 | 850116 | Mostra |
 | Guarnizione per tubo passante, DN 100 | 850117 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
| Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Griglia a feritoie 138x138 mm, Materiale plastico | 60101S | Mostra |
 | Chiave di bloccaggio per la griglie a feritoie Ecoguss, L&L | 67007 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra |
 | Corpo a spirale per il diametro 30 mm | 680363 | Mostra |
 | Girante per il diametro 30 mm | 680366 | Mostra |
 | Uscita in pressione con guarnizione e viti | 680758 | Mostra |
 | Collegamento della pompa Minilift L, Aqualift S | 680760 | Mostra |
 | Vano porta paletta Mono, con collegamenti delle pompe | 680761 | Mostra |
 | Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra |
 | Aggancio pompa per Aqualift S Compact, Mono, GTF 1200 | 680772 | Mostra |
 | Pompa di ricambio GTF 1200 senza interruttore a galleggiante | 680775 | Mostra |
 | Uscita in pressione orientabile per GTF 1200 e SPZ 1000 | 680793 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Piastra di copertura nero con griglia a feritoie | 830053 | Mostra |
 | Rialzo sistema 400 Chiudibile, grigio argento | 830065 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Materiale della copertura (abdeckung_material):
Materiale plastico
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Tipo di copertura (abdeckungsart): Piastra di copertura con griglia a feritoie
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Pompa (pumpe): GTF 1200
