tubo di mandata

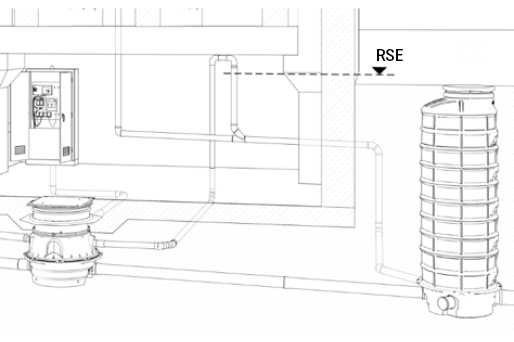

Il tubo di mandata dell'impianto di sollevamento ibrido deve essere fatto passare al di sopra del Livello di riflusso, all'altezza del fondo del circuito antiriflusso. Non è consentito effettuare altri collegamenti al tubo di mandata; non sono ammesse valvole di sfiato. I tubi di mandata degli impianti di sollevamento non devono essere collegati alle condotte di scarico delle acque reflue, ma sempre alla Condotta principale ventilata o alla conduttura collettrice. Se i tubi di mandata sboccano in pozzetti, è necessario garantire un'efficace conversione dell'energia, ad esempio con un pozzetto di scarico della pressione.

Sul lato della condotta di mandata a valle del Blocco antiriflusso deve essere installata una valvola a saracinesca. Negli impianti di sollevamento delle acque reflue secondo la norma EN 12050-2 o EN 12050-3, se il tubo di mandata è < DN 80, è possibile rinunciare alla valvola di intercettazione. Se nel tubo di mandata non è presente alcuna valvola, il Blocco antiriflusso deve essere dotato di un dispositivo di sfiato oppure deve essere possibile uno svuotamento in altro modo.
