(1) Livello del punto di scarico

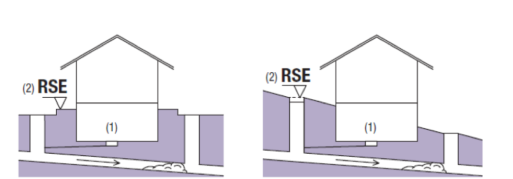

(2) Il livello di scarico (RSE) corrisponde al livello del tombino + 15 cm
Definizione del livello di riflusso
Una fase fondamentale nella progettazione degli impianti di drenaggio consiste nel determinare il Livello di riflusso fisicamente rilevante. A tal fine, occorre stabilire il livello di riferimento dei punti di scarico. Sono determinanti:
- per i punti di scarico delle acque reflue, il livello dell'acqua nel sifone
- per le acque piovane, il bordo superiore del punto di scarico (Griglia)
- nonché il punto di riferimento più alto della rete fognaria collegata
L'aggiunta di ulteriori 15 cm al livello del pozzetto o della griglia di ingresso garantisce una maggiore sicurezza in caso di riflusso. Tutti i punti di scarico al di sotto del Livello di riflusso descritto devono essere protetti. Nell'esempio (B) sopra riportato, relativo a un terreno in pendenza, sarebbe quindi necessario proteggere dal riflusso non solo la cantina, ma anche il piano terra!
Determinazione del tipo di drenaggio
Un altro fattore determinante nella scelta del prodotto è la posizione dell'impianto di protezione contro il riflusso rispetto alla fognatura collegata. Ove possibile dal punto di vista progettuale, occorre sempre garantire una Pendenza sufficiente secondo il principio del drenaggio per gravità. Ciò consente il drenaggio in condizioni di Funzionamento normale senza ricorrere a pompe aggiuntive, con un conseguente risparmio sui costi di investimento, esercizio e manutenzione. Sia le valvole antiriflusso che i sistemi di sollevamento antiriflusso utilizzano questo principio.
Determinazione del grado di utilizzo
Se non è possibile rinunciare all'utilizzo di uno scarico, l'impianto di protezione contro il riflusso a valle deve garantire che il drenaggio sia possibile anche durante una situazione di riflusso. Ciò presuppone quindi il funzionamento di una pompa. La pompa deve scaricare nell'impianto di scarico attraverso il circuito antiriflusso.
In particolare, per gli impianti di sollevamento, se il flusso delle acque reflue non deve essere interrotto, è necessario installare un impianto di sollevamento doppio con due pompe della stessa portata, in base al caso d'uso secondo la norma DIN EN 12050-1 o DIN EN 12050-2. La seconda pompa migliora l'affidabilità di funzionamento.

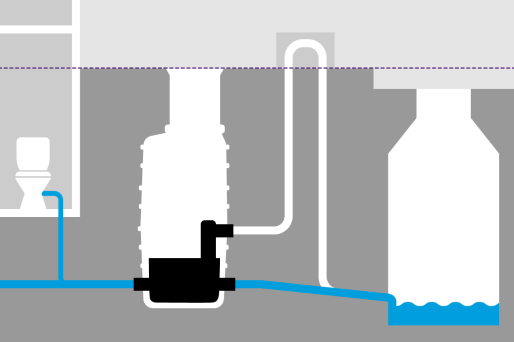

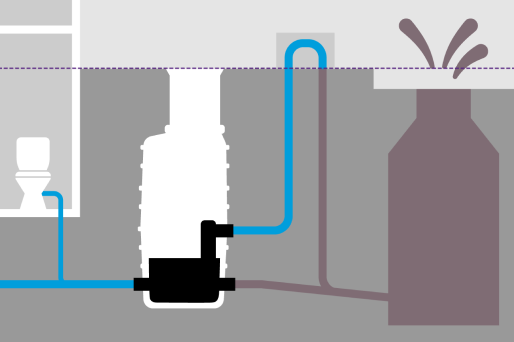

Gli impianti di sollevamento e di stazioni di pompaggio antiriflusso offrono una sicurezza di funzionamento ancora maggiore in caso di guasto di una pompa, poiché, se la Pendenza verso la fognatura è sufficiente, il drenaggio continua. In questo modo non viene consumata energia per il funzionamento della pompa. Solo in caso di riflusso si chiude una valvola e il drenaggio avviene tramite la pompa integrata.
È possibile rinunciare all'utilizzo di un punto di scarico:
- in ambito domestico, se il punto di scarico non viene utilizzato e, indipendentemente da ciò, è disponibile un WC al di sopra del Livello di riflusso
- in caso di acque reflue contenenti oli minerali, se non si teme la fuoriuscita di Liquidi leggeri accumulati e
- in caso di acque reflue contenenti grassi, se è possibile interrompere l'attività in cucina
