Installazione corretta: la sfida dell'impianto di sollevamento
Componenti fondamentali nell’installazione di un impianto di sollevamento delle acque reflue sono il cosiddetto circuito antiriflusso, che protegge dall’ingresso di acqua proveniente dalla fognatura, e un condotto di ventilazione per l’aerazione e lo sfiato dell’impianto di sollevamento.
Secondo la norma DIN EN 12056-4, il circuito antiriflusso è la parte del tubo di mandata che si estende al di sopra del Livello di riflusso. In base al principio dei vasi comunicanti, se il dislivello è corretto, le acque reflue non dovrebbero penetrare nell’edificio nemmeno in caso di riflusso dalla fognatura.
La corretta realizzazione di un circuito antiriflusso è di fondamentale importanza per garantire una protezione affidabile contro il riflusso. Anche l’aerazione e l’sfiato conformi alla norma DIN EN 12056-4 rivestono un’importanza cruciale per evitare malfunzionamenti dell’impianto di sollevamento o problemi di odori.
Panoramica della questione
Nella pratica, il circuito antiriflusso e il condotto di ventilazione pongono dei problemi ai progettisti e agli installatori sia nelle nuove costruzioni che, soprattutto, nelle ristrutturazioni:
- la presenza di una situazione edilizia esistente che rende difficile o impossibile l’installazione di un circuito antiriflusso o di un condotto di ventilazione (ad esempio a causa di rapporti di proprietà, vincoli strutturali, acustica, statica, tutela dei beni storici o sicurezza antincendio)
- Elevati costi di costruzione per le aperture nel soffitto e le colonne montanti, nonché per le misure di protezione antincendio e isolamento acustico
- Perdita di superficie utile
- Difficoltà nel determinare con precisione il livello di riflusso effettivo
- Rischio di protezione insufficiente dell'immobile, qualora il circuito antiriflusso non venga posato al di sopra del Livello di riflusso
La soluzione

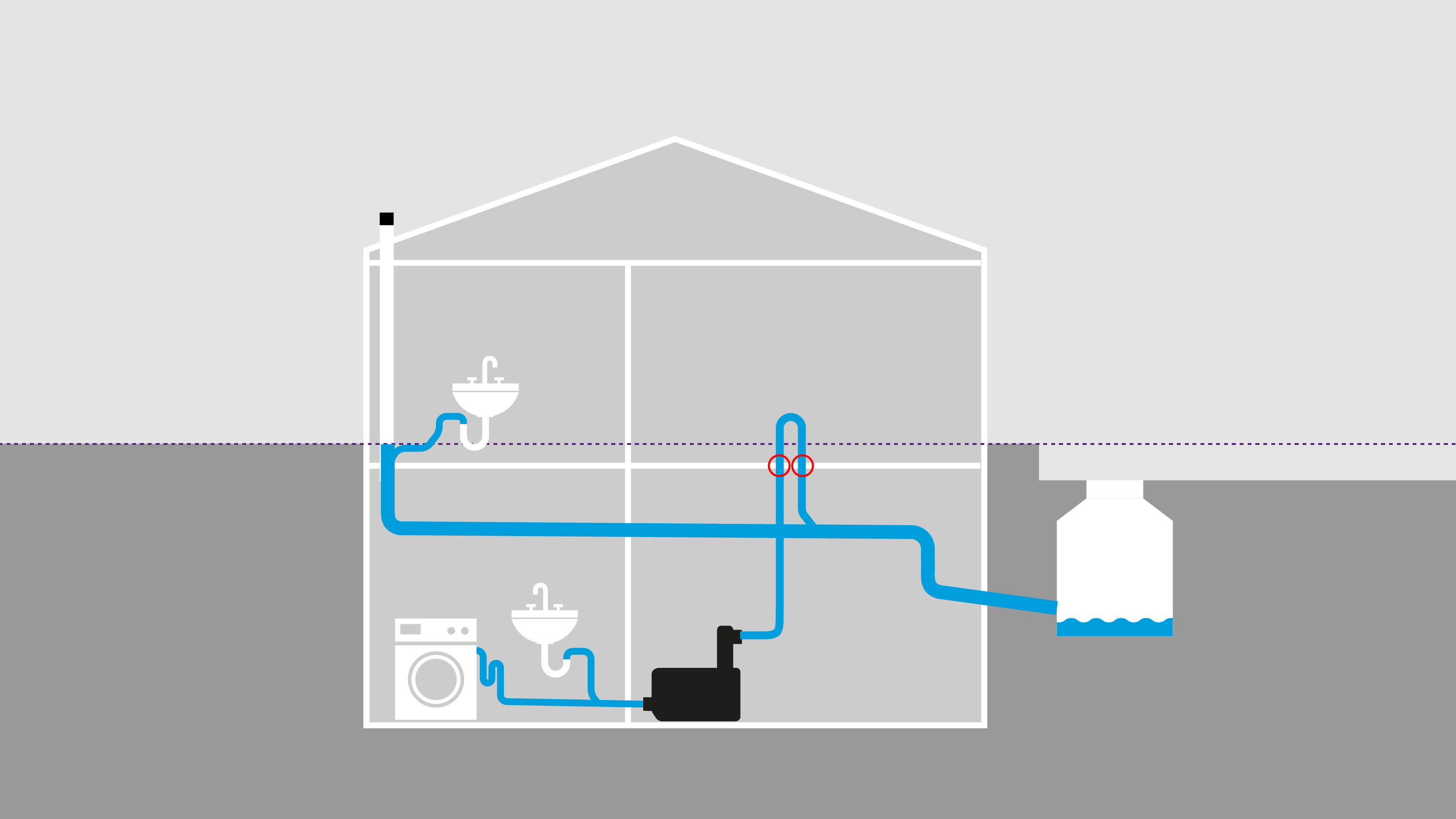

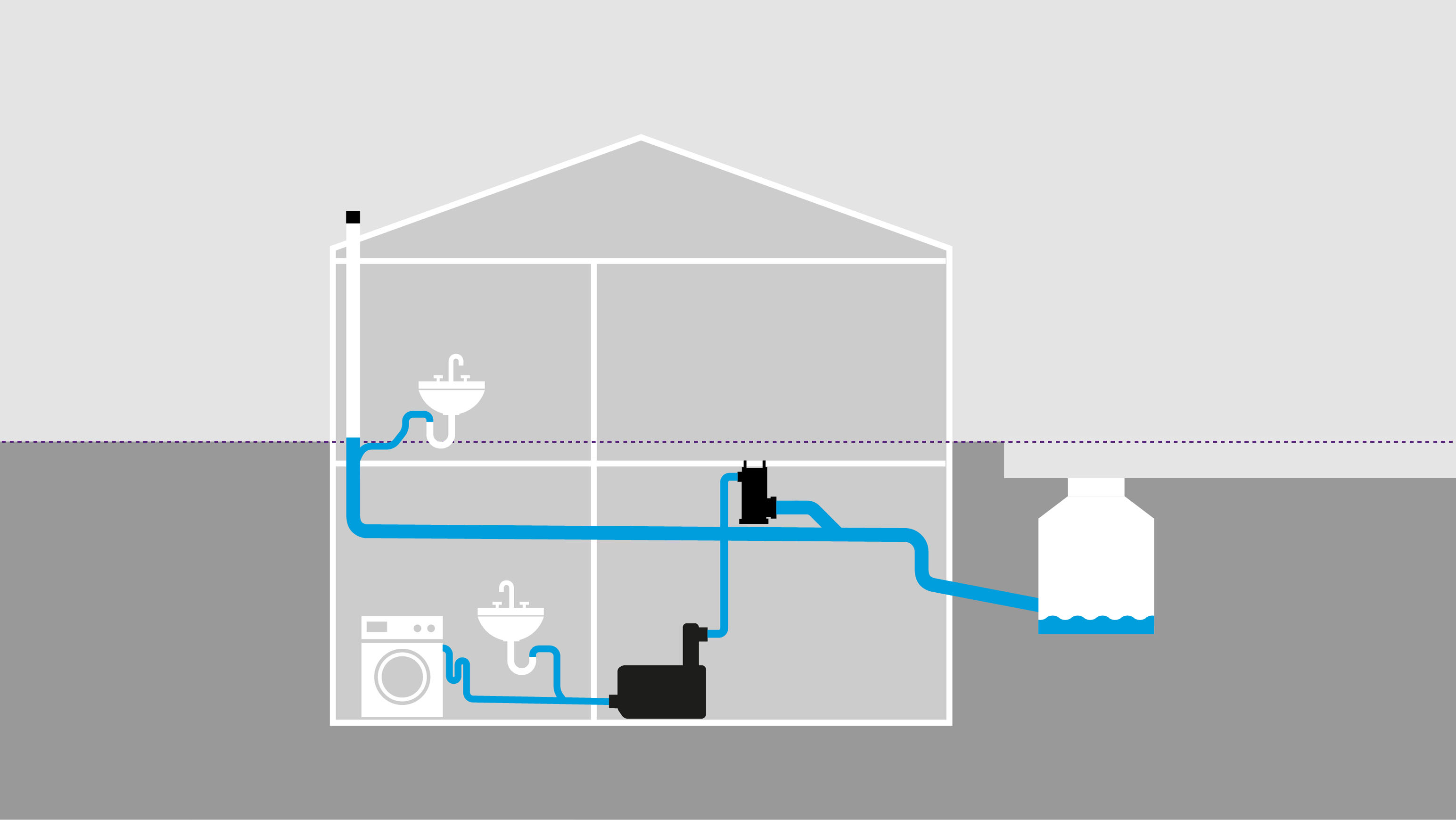

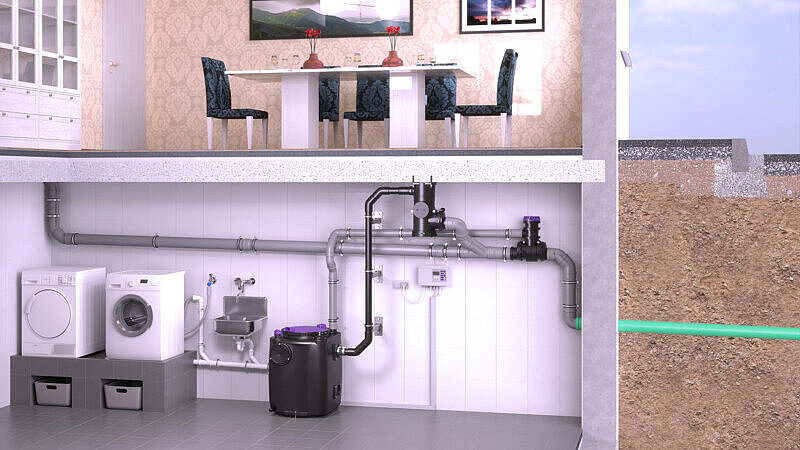

Finora, per l’installazione di un impianto di sollevamento delle acque grigie con circuito antiriflusso conforme alla norma, in una casa unifamiliare era necessario praticare un’apertura nel soffitto della zona giorno (situazione 1). Il sezionatore di rete può essere installato al di sotto del Livello di riflusso (situazione 2). Ciò significa che l’immobile è protetto dal riflusso anche senza circuito antiriflusso, senza perdere spazio abitativo. Allo stesso tempo, questa soluzione è fino al 50% più economica rispetto a un classico foro nel soffitto.
Il principio di funzionamento

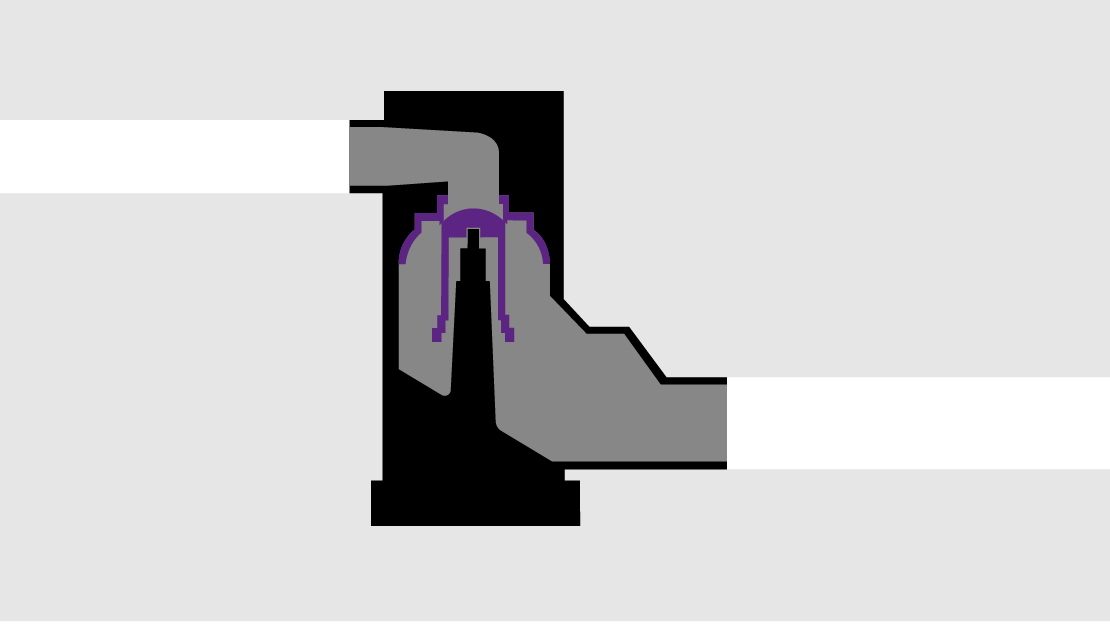

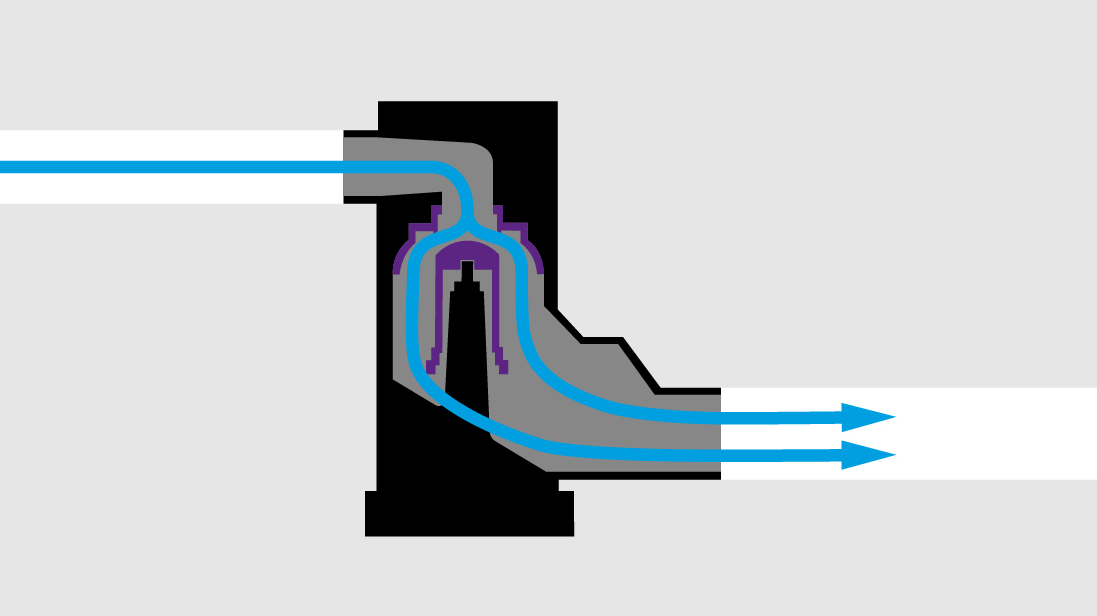

Il sezionatore di rete CleverLoop per il tubo di mandata degli impianti di sollevamento è dotato di una chiusura meccanica che si apre solo quando la pompa è in funzione e si richiude automaticamente al termine del ciclo. Offre così la massima sicurezza contro il riflusso indesiderato, senza consumo di energia aggiuntivo né complicazioni tecniche. Il sezionatore di rete può essere facilmente adattato a diversi raccordi di mandata (ad es. DN 50, 80 o 100) al di sotto del Livello di riflusso nei sistemi di drenaggio a flusso libero con dimensioni di Manicotti e raccordi (da DN 90 a DN 200).
Se viene installato a posteriori un impianto di sollevamento e il soffitto della cantina si trova al di sotto del Livello di riflusso, grazie al Sezionatore di rete è possibile evitare un costoso intervento di apertura del soffitto.

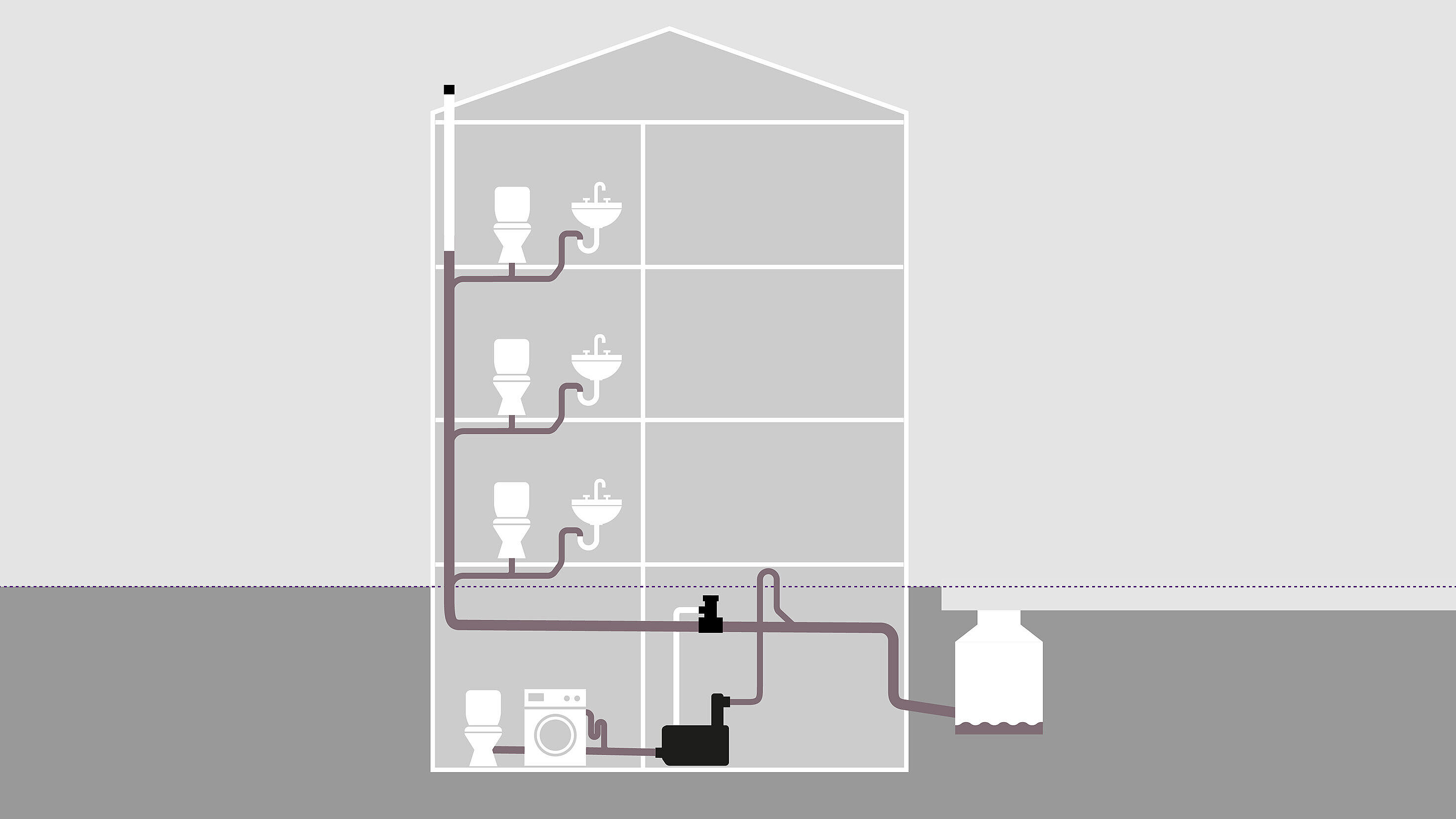

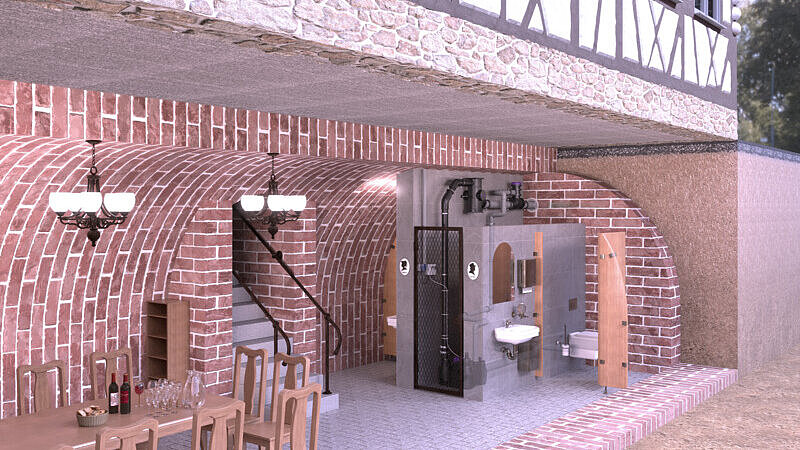

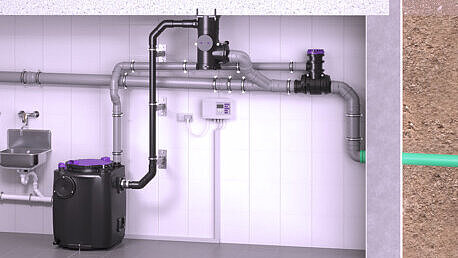

Nel caso di edifici storici o soggetti a tutela dei beni culturali, la realizzazione di un’apertura nel soffitto non è solitamente auspicabile né consentita. Con un sezionatore di rete CleverLoop e un Bypass di ventilazione CleverVent, tale intervento non è nemmeno necessario.
Esempi di installazione per i progettisti
Se la fognatura si trova a un livello superiore rispetto al punto di scarico, le acque reflue devono solitamente essere convogliate alla fognatura tramite un circuito antiriflusso. Ciò comporta spesso un dispendio aggiuntivo e un maggiore ingombro.
Il sezionatore di rete CleverLoop offre un’alternativa innovativa a questo problema. Grazie alla sua struttura innovativa, le acque reflue non devono più essere sollevate oltre il Livello di riflusso. Allo stesso tempo, il meccanismo interno garantisce una protezione affidabile contro il riflusso. CleverLoop consente così un’installazione economica, pulita e rapida sia nelle nuove costruzioni che nelle ristrutturazioni.
Luogo di installazione idoneo
Il sezionatore di rete deve essere collegato alla conduttura principale e alla conduttura collettrice ventilate, che devono essere dimensionate secondo la norma EN 12056-2. L'impianto di sollevamento deve essere dimensionato in modo tale da garantire una velocità di flusso nel tubo di mandata compresa tra un minimo di 0,7 m/s e un massimo di 2,3 m/s.
L’impianto è destinato esclusivamente all’installazione in condotte a vista. Il montaggio avviene a soffitto. Quest’ultimo deve essere in grado di sostenere in modo sicuro il peso e le forze esercitate e deve essere verificato preventivamente per accertarne la resistenza portante.
Spazio necessario
Lo spazio necessario per il sezionatore di rete CleverLoop è notevolmente inferiore rispetto a un tradizionale circuito antiriflusso, poiché vengono meno le ingombranti colonne di risalita che arrivano fino al soffitto.
È tuttavia importante tenere presente che una delle aperture di manutenzione del sezionatore di rete deve essere sempre accessibile. Inoltre, sotto il CleverLoop deve essere garantito uno spazio libero di almeno 400 mm per la Manutenzione straordinaria, che deve essere effettuata dopo 100.000 cicli di commutazione o al massimo dopo 5 anni.
Isolamento acustico
Poiché il sezionatore di rete CleverLoop viene montato direttamente a soffitto e il flusso delle acque reflue dell’impianto di sollevamento passa attraverso di esso, è necessario impedire la trasmissione delle vibrazioni e dei rumori di funzionamento alla muratura sotto forma di rumore strutturale.
Il kit di fissaggio e isolamento acustico contiene tasselli fonoassorbenti, viti a filetto speciale, nonché i cosiddetti raccordi fonoisolanti e rondelle. Grazie a questi elementi, l’apparecchio viene disaccoppiato meccanicamente dalla parete, in modo che le vibrazioni della pompa o quelle generate dall’apertura e dalla chiusura della valvola interna non vengano trasmesse all’interno dell’edificio sotto forma di fastidioso ronzio.
Sicurezza certificata TÜV
I nuovi sviluppi di prodotto ampliano le tecniche costruttive tradizionali. Grazie al sezionatore di rete CleverLoop e al Bypass di ventilazione CleverVent è possibile soddisfare in modo sicuro i requisiti in materia di protezione dal riflusso e ventilazione previsti dalle norme EN 12056, DIN 1986-100 e ÖNORM B 2501.
Il sezionatore di rete CleverLoop e il Bypass di ventilazione CleverVent sono stati sottoposti a test approfonditi e hanno ottenuto valutazioni positive da parte di istituti di ricerca riconosciuti quali l’Università Tecnica di Esslingen, l’Università di Scienze Applicate di Steinfurt e l’Università Tecnica di Berlino.
L’idoneità all’uso pratico e la sicurezza dei prodotti sono state dimostrate nel corso di approfondite prove di omologazione condotte dal TÜV Rheinland. L’omologazione tecnica rilasciata dall’Istituto austriaco per la tecnica delle costruzioni (OIB) attesta l’idoneità e l’applicabilità di entrambi i prodotti, che recano anche il marchio di qualità svizzero Qplus Swiss Quality. Inoltre, la conformità alla norma DIN SPEC 3615 conferma la qualità e la sicurezza dei prodotti.
Queste certificazioni da parte di esperti esterni, insieme alla dichiarazione del produttore KESSEL SE + Co. KG, attestano quindi la sicurezza comprovata di CleverLoop e CleverVent.
