Acqua piovana e protezione antiriflusso secondo la norma DIN 1986-100

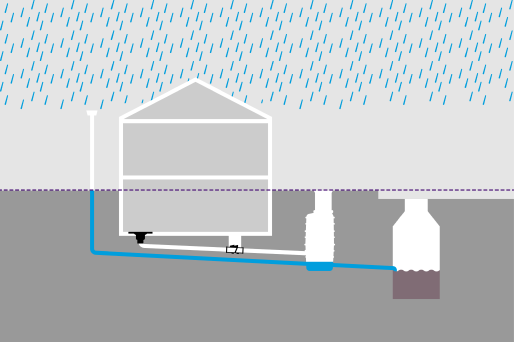

Secondo la norma DIN 1986-100, gli scarichi dell'acqua piovana devono essere collegati alla rete fognaria pubblica separatamente dalle acque di scarico domestiche. Se tali scarichi si trovano al di sotto del Livello di riflusso, devono quindi essere protetti separatamente dal riflusso. Solo in pochi casi eccezionali è consentito convogliare l'acqua piovana insieme alle acque di scarico domestiche attraverso un dispositivo centrale di protezione contro il riflusso.
Superficie di raccolta delle precipitazioni A in m²: 5 m²
Portata di pioggia di riferimento r 5,100 in l/(s*ha): 648 l/(s*ha)
Coefficiente di deflusso C non ammesso in questo caso

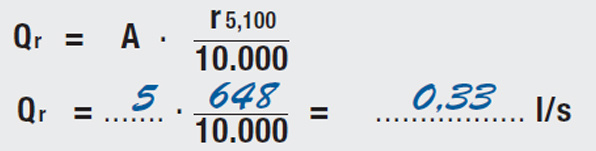

Formula e calcolo vedi figura a sinistra
Portata di pioggia di progetto r5 = pioggia di cinque minuti
Durata della pioggia = 300 s
Quantità di acqua piovana
raccolta = Qr x durata della pioggia = 0,33 l/s x 300 s = 99 l ≙ 99 dm3
Superficie della porta di accesso alla cantina senza gradini
A = 1 m² = 100 dm²
Altezza della soglia della porta
necessaria h = quantità di acqua piovana / superficie = 99 dm3 / 100 dm2 = 0,99 dm = 9,9 cm
La soglia della porta deve avere un'altezza minima di 9,9 cm affinché, in caso di riflusso nella fognatura, l'acqua piovana proveniente dall'accesso alla cantina possa essere trattenuta per un periodo ipotetico di 5 minuti.
Prodotti di ritegno KESSEL per la protezione collettiva

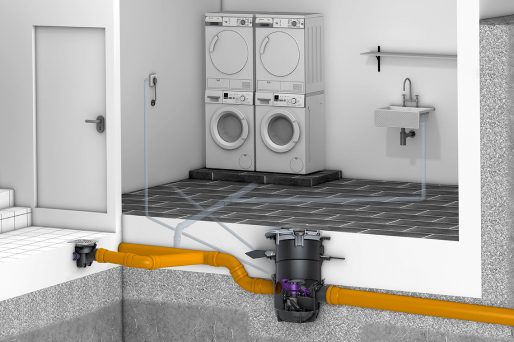

Per la protezione collettiva sono idonee le valvole antiriflusso di tipo 2, 3 e 5, nonché i sistemi di drenaggio ibridi (stazioni di pompaggio antiriflusso e impianti di sollevamento ibridi) a cui è possibile collegare più punti di scarico. Soluzioni adeguate sono, ad esempio, i modelli Staufix, Pumpfix ed Ecolift di KESSEL.
