Luogo di installazione idoneo
Gli impianti di sollevamento integrati nel pavimento vengono spesso collocati in locali tecnici, depositi per biciclette, cantine o locali di servizio. Talvolta vengono sistemati direttamente nei garage sotterranei. In questi casi è importante verificare che il coperchio del pozzetto sia calpestabile (vedi anche classi di carico per la tecnica di drenaggio).

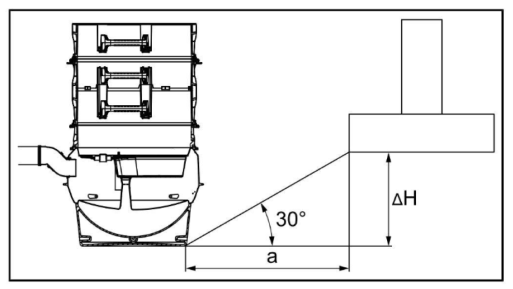

Il pozzetto non deve trovarsi nella zona d'influenza delle fondamenta adiacenti, ovvero la distanza minima a = distanza tra il bordo inferiore del pozzetto e il bordo inferiore della fondazione:
a = ΔH x 1,73
profondità di installazione
In fase di progettazione occorre determinare la profondità di installazione esatta. Questa deriva solitamente dalla Condotta principale, che viene posata sotto il pavimento con una Pendenza verso l'impianto di sollevamento. È necessario calcolare la profondità totale dal livello del pavimento (OKFFB) al fondo della Condotta principale in corrispondenza dell'Entrata dell'impianto di sollevamento. Da questa misura si ricava la configurazione esatta del prodotto.

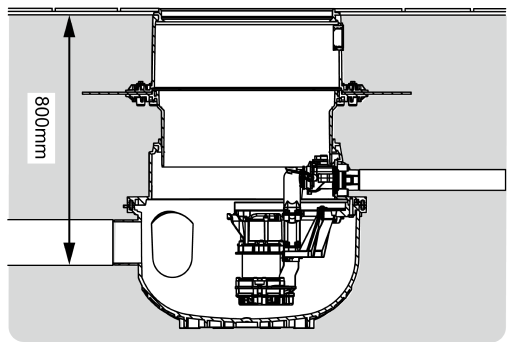

Gli impianti di sollevamento KESSEL Aqualift M Underfloor, il cui pozzetto non è accessibile a causa delle dimensioni compatte (LW 400), possono essere installati a una profondità massima di 80 cm (misurata da OKFFB alla base del tubo della Condotta principale all'Entrata) per garantire l'accessibilità ai fini della manutenzione.
Acque sotterranee
Nel caso delle stazioni di pompaggio installate sul pavimento, occorre tenere conto della profondità di immersione del pozzetto nell'acqua freatica e verificarla con il prodotto scelto. La maggior parte delle stazioni di pompaggio e degli impianti di sollevamento KESSEL può essere immersa fino a 3 m nell'acqua freatica senza che sia necessario adottare misure aggiuntive per garantire la resistenza alla spinta idrostatica.

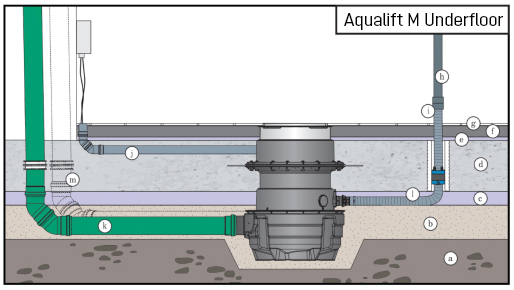

a. Tubo di alimentazione (condotta principale)
- La tubazione di alimentazione dell'impianto di sollevamento deve essere progettata e installata in conformità alle norme vigenti. Tutte le tubazioni devono essere posate in modo tale da poter scaricare autonomamente.
- Le tubazioni non devono essere ristrette nella direzione del flusso.
- I cambi di direzione delle tubazioni di base o di raccolta devono essere realizzati solo con curve ≤ 45°.
- I passaggi con larghezze nominali maggiori devono essere realizzati con raccordi di transizione o altri collegamenti idonei (ad es. guarnizioni di transizione). Nelle condotte di raccordo collettive, i raccordi di transizione eccentrici devono essere installati a livello del vertice. Per una migliore ispezionabilità, l'installazione nelle condotte principali deve avvenire a livello del fondo.
Il raccordo della tubazione di mandata è realizzato in PE DN 80 (DA = 90 mm).

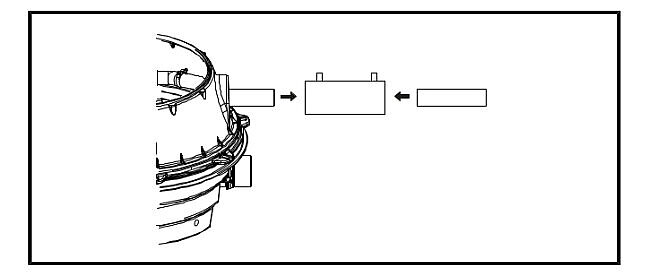

KESSEL consiglia l'utilizzo di manicotti elettrosaldabili in PE-HD disponibili in commercio.

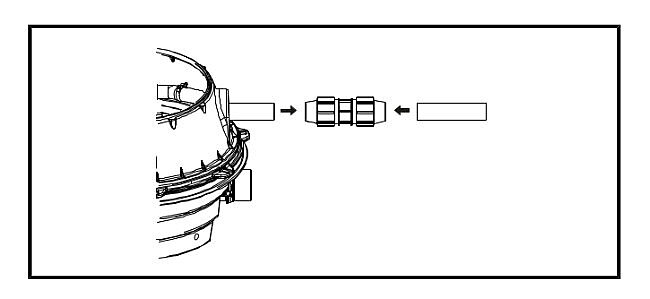

In alternativa, il tubo di mandata può essere collegato anche tramite Raccordi a morsetto disponibili in commercio
(vedere accessori KESSEL, codici articolo 28090/28091/28092).
b. Tubo di mandata
- Il tubo di mandata degli impianti di sollevamento installati sul pavimento deve essere posato dall'impianto stesso fino al punto di derivazione più vicino all'interno dell'ambiente. Ciò avviene solitamente sotto il pavimento fino alla parete più vicina, dove il tubo di mandata viene fatto passare attraverso il pavimento.
- Nel caso di un pavimento impermeabile, il passaggio attraverso il pavimento deve essere sigillato. Ciò può avvenire tramite un tubo di rivestimento con inserto di tenuta o un collare murario.
- I tubi di mandata sotto il pavimento sono esposti al terreno e devono essere adatti a tale scopo. In questo caso si utilizzano tubi di mandata in PE-HD o PVC.
- Per tubazioni di pressione di dimensioni ridotte (fino a DN40/DA50) è possibile ricorrere al set di tubazioni di pressione KESSEL (accessori). Per tubazioni di pressione di dimensioni maggiori (a partire da DN40/DA50) KESSEL consiglia il collegamento di un Tubo PE disponibile in commercio.
c. Tubo di sfiato
- Negli impianti di sollevamento, il collegamento del tubo di sfiato sul pavimento avviene direttamente sul serbatoio. A seconda del tipo di impianto, sono previsti collegamenti diretti o superfici perforabili.
- Il tubo di sfiato deve essere posato dall'impianto di sollevamento fino al punto di riferimento più vicino nella stanza. Questo avviene solitamente sotto il pavimento fino alla parete più vicina. In quel punto il tubo di sfiato viene fatto passare attraverso il pavimento.
- Nel caso di un pavimento impermeabile, il passaggio attraverso il pavimento deve essere sigillato. Ciò può avvenire tramite un tubo di rivestimento con inserto di tenuta o un collare murario.
- Le condotte di sfiato sotto il pavimento sono esposte al terreno e devono essere adatte a questo scopo. Pertanto, in questo caso si utilizza un tubo KG o KG2000 disponibile in commercio. La dimensione minima disponibile è DN 100. Di conseguenza, il condotto di sfiato sotto il pavimento viene posato in DN 100. Successivamente, all'interno dell'edificio, il condotto di sfiato può essere proseguito con un tubo HT (o simile) anche in DN 70 min.
d. Tubo per cavi
- Negli impianti di sollevamento, il raccordo del tubo per cavi viene effettuato nel pavimento direttamente sul serbatoio. A seconda del tipo di impianto, sono previsti raccordi diretti o superfici perforabili.
- Il percorso deve essere realizzato con una leggera Pendenza (consigliamo 1-2%) verso l'impianto di sollevamento, in modo che l'acqua di condensa che si forma possa defluire e i cavi non rimangano costantemente immersi nell'acqua.
- In caso di pavimento impermeabile, il passaggio attraverso il pavimento deve essere sigillato. Ciò può avvenire tramite un tubo di rivestimento con inserto di guarnizione termosaldata o un collare murario.
- I tubi per cavi sotto il pavimento sono esposti al terreno e devono essere adatti a questo scopo. Pertanto, in questo caso si utilizza un tubo KG o KG2000 disponibile in commercio. La dimensione minima disponibile è DN 100. Di conseguenza, il tubo per cavi sotto il pavimento viene posato in DN 100.
