protezione antiriflusso
La protezione più efficace e sicura contro il riflusso consiste nel prevedere, in fase di progettazione, un dislivello sufficiente tra il Livello di riflusso effettivo e il livello di riferimento dei punti di scarico. Tuttavia, in molti casi ciò non è possibile. È quindi necessario adottare misure di protezione tecniche.
Identificazione dei punti di scarico da proteggere

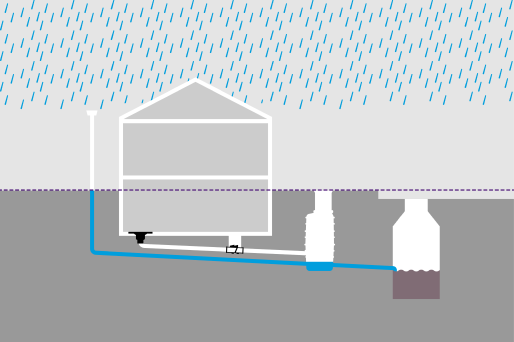

Ora occorre stabilire quali punti di scarico debbano essere protetti contro il riflusso. In linea generale, i punti di scarico situati al di sopra del Livello di riflusso, che possono essere drenati con la pendenza, non devono essere collegati a un sistema di protezione contro il riflusso. Nel sistema separato, l'acqua piovana e le acque reflue devono essere convogliate separatamente. Nel sistema misto, l'acqua piovana e le acque reflue devono essere convogliate fuori dall'edificio tramite condotte di scarico, di raccolta o principali separate. Per motivi idraulici, le condotte principali o di raccolta devono essere riunite all'esterno dell'edificio il più vicino possibile al canale di raccordo al confine della proprietà. La riunione dovrebbe avvenire in un pozzetto a flusso libero.

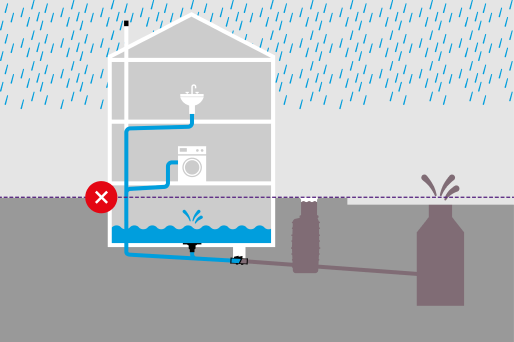

Se i punti di scarico situati al di sopra del Livello di riflusso vengono drenati tramite un sistema di protezione contro il ristagno, in caso di ristagno sussiste il rischio di allagamento interno. Questo tracciato delle condotte non conforme alle norme deve essere in ogni caso corretto.
Ecco perché è importante che il cablaggio sia eseguito correttamente
Il mancato rispetto di questi principi può causare un allagamento interno in caso di ristagno e deve essere considerato un errore di progettazione. Pertanto, il corretto tracciato delle condutture è un principio fondamentale per una progettazione a regola d'arte. Ciò deve essere verificato anche in occasione di ogni intervento di risanamento o ristrutturazione. Un tracciato errato delle tubazioni deve essere corretto. Ciò può essere ottenuto separando le acque reflue da quelle piovane prima di installare impianti di protezione dal riflusso.
Nota:
se è necessario un drenaggio ininterrotto, ad esempio per una lavatrice, si consiglia l'installazione di una stazione di pompaggio antiriflusso (Pumpfix).

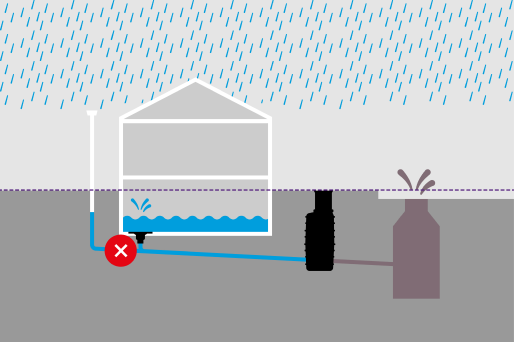

Se l'acqua piovana viene convogliata insieme alle tubazioni delle acque reflue all'interno dell'edificio, sussiste il rischio di allagamento interno. Questo rischio viene addirittura aumentato dall'installazione di un dispositivo antiriflusso e può essere evitato solo con un corretto tracciato delle tubazioni.
Conclusione
Tenendo conto di queste regole di progettazione, per le acque di scarico domestiche si ottengono i seguenti flussi parziali:
- Punti di raccolta delle acque reflue al di sopra del Livello di riflusso
- Punti di raccolta delle acque reflue al di sotto del Livello di riflusso
- Acqua piovana al di sopra del livello di riflusso
- Acqua piovana al di sotto del livello di riflusso
