Se non è possibile rinunciare all'utilizzo di uno scarico, l'impianto di protezione dal riflusso a valle deve garantire che il drenaggio sia possibile anche durante una situazione di riflusso. Ciò presuppone quindi il funzionamento di una pompa. La pompa deve quindi scaricare l'acqua nella conduttura di scarico, sia attraverso il circuito antiriflusso sia contro il riflusso stesso.

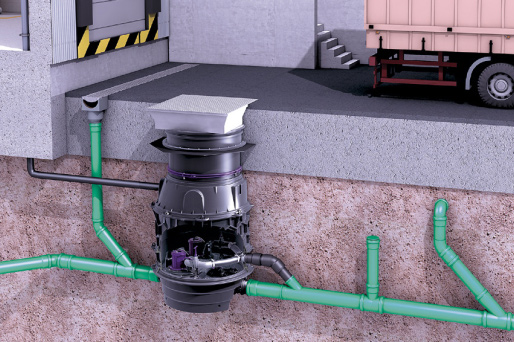

Il sistema di drenaggio ibrido (stazioni di pompaggio antiriflusso e impianti di sollevamento ibridi) offre una maggiore sicurezza operativa in caso di guasto della pompa, poiché, se la Pendenza verso la fognatura è sufficiente, il drenaggio prosegue. In questo modo non viene consumata energia per il funzionamento della pompa. Solo in caso di riflusso, un dispositivo di chiusura motorizzato si attiva e il drenaggio avviene tramite la pompa integrata.
È possibile rinunciare all'utilizzo di un punto di scarico:
- in ambito domestico, se il punto di scarico non viene utilizzato e, indipendentemente da ciò, è disponibile un WC al di sopra del Livello di riflusso
- in caso di acque reflue contenenti oli minerali, se non si teme la fuoriuscita di Liquidi leggeri immagazzinati
- in caso di acque reflue contenenti grassi, se è possibile interrompere l'attività in cucina
In particolare, per gli impianti di sollevamento, se il flusso delle acque reflue non può essere interrotto, è necessario installare un doppio impianto di sollevamento con due pompe della stessa portata, in base al caso di applicazione secondo la norma DIN EN 12050-1 o DIN EN 12050-2. La seconda pompa migliora l'affidabilità di funzionamento.
Quali pompe sono adatte a quale tipo di utilizzo?

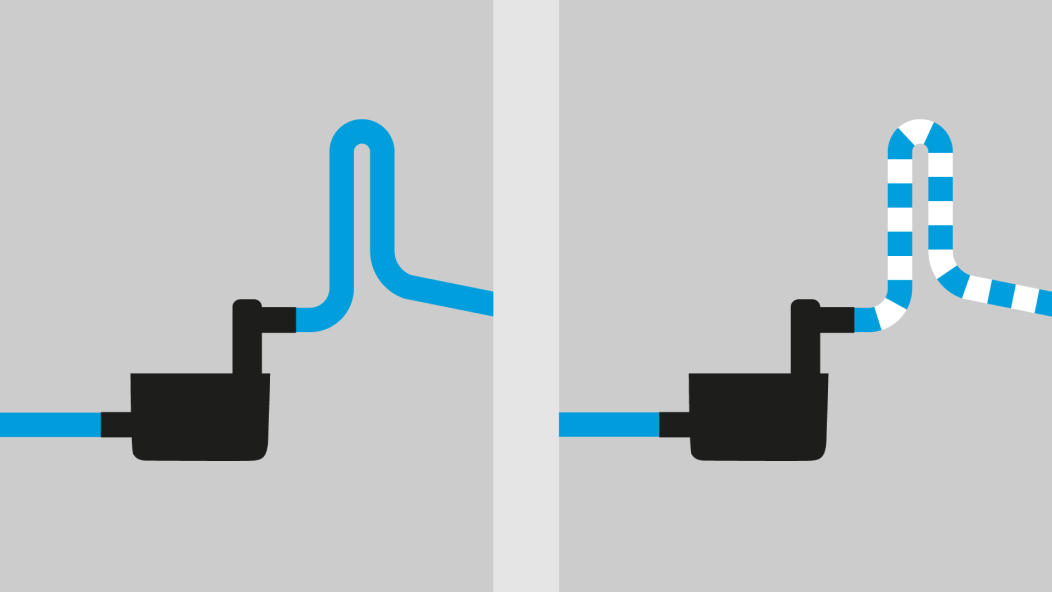

Per gli impianti di protezione contro il riflusso con drenaggio a pressione (impianti di sollevamento, Piccole stazioni di sollevamento, Stazioni di pompaggio, stazioni di pompaggio antiriflusso) occorre stabilire, in base al tipo di utilizzo, se sia necessario un funzionamento continuo delle pompe o se sia possibile effettuare il drenaggio a intervalli. A tal fine, è necessario verificare con quale frequenza e quali volumi di acque reflue vengono convogliati attraverso il sistema di protezione contro il riflusso.
Per lo smaltimento di grandi quantità di acque reflue che si verificano in modo continuo, vengono utilizzate pompe con modalità di funzionamento S1 (funzionamento continuo). Nella modalità di funzionamento S3 (funzionamento a cicli o funzionamento intermittente) il tempo massimo di funzionamento della pompa è limitato a una certa percentuale ogni 10 minuti (indicata in % o min.). Da questa percentuale derivano portate diverse per tali pompe.
Modalità di funzionamento delle pompe KESSEL

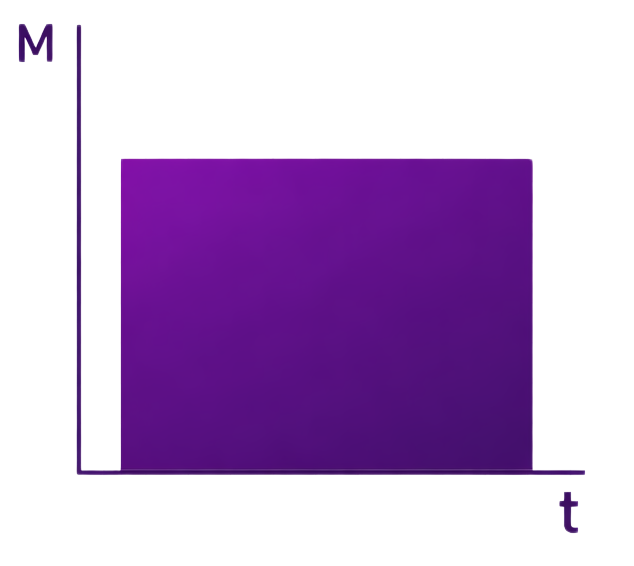

S1: Funzionamento continuo
Attenzione: per «funzionamento continuo» non si intende che la durata di funzionamento di una pompa sia illimitata. È necessario rispettare i dati relativi alla durata di vita e al tempo di funzionamento previsti per il singolo apparecchio.
