Copertura individuale
Ogni punto di scarico, come lavandini, docce o lavatrici, è protetto da un proprio dispositivo antiriflusso. Ciò offre i seguenti vantaggi:
- Adattabile in modo flessibile al punto di scarico
- Nessuna interferenza
- Facile da ristrutturare
- Adattamento flessibile in caso di cambio di destinazione d'uso

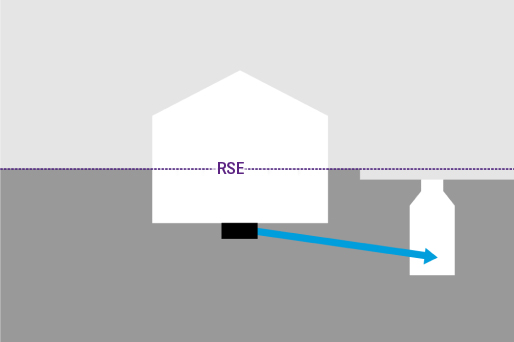

RSE = Livello di riflusso

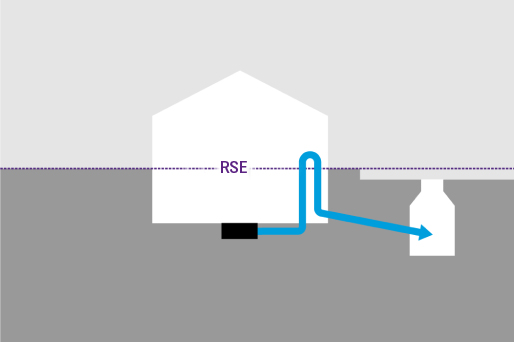

RSE = Livello di riflusso
Determinazione del tipo di drenaggio
Un altro fattore determinante nella scelta del prodotto è la posizione dell'impianto di protezione contro il riflusso rispetto alla fognatura collegata. Se possibile dal punto di vista progettuale, secondo il principio del drenaggio per gravità dovrebbe essere sempre garantita una Pendenza sufficiente. Ciò consente il drenaggio in condizioni di Funzionamento normale senza l'utilizzo di pompe aggiuntive, risparmiando così sui costi di investimento, esercizio e manutenzione. Sia le valvole antiriflusso che le stazioni di pompaggio antiriflusso e gli impianti di sollevamento ibridi utilizzano questo principio.
Pendenza verso la fognatura: se la fognatura si trova al di sotto del dispositivo di protezione contro il riflusso, le acque di scarico domestiche vengono smaltite grazie alla pendenza naturale. In questo caso è possibile utilizzare valvole antiriflusso e impianti di sollevamento ibridi.
Secondo la norma DIN EN 12056-4:2001-01, sezione 4, le valvole antiriflusso possono essere utilizzate solo se:
- esiste una Pendenza verso la fognatura
- i locali sono di uso secondario, ovvero in caso di allagamento dei locali non vengono compromessi beni materiali di rilievo né la salute degli occupanti
- il numero di utenti è limitato e questi dispongono di un WC situato al di sopra del Livello di riflusso
- in caso di riflusso sia possibile rinunciare all'utilizzo del punto di scarico.
Determinazione del grado di utilizzo
Se non è possibile rinunciare all'utilizzo di uno scarico, l'impianto di protezione dal riflusso a valle deve garantire che il drenaggio sia possibile anche durante una situazione di riflusso. Ciò presuppone quindi il funzionamento di una pompa. La pompa deve quindi scaricare l'acqua nella conduttura di scarico, sia attraverso il circuito antiriflusso sia contro il riflusso stesso.
Sicurezza operativa in caso di guasto della pompa
Il sistema di drenaggio ibrido (stazioni di pompaggio antiriflusso, impianti di sollevamento ibridi) offre una maggiore sicurezza operativa in caso di guasto della pompa, poiché, se la Pendenza verso la fognatura è sufficiente, il drenaggio prosegue. In questo modo non viene consumata energia per il pompaggio. Solo in caso di riflusso il dispositivo di chiusura si attiva e il drenaggio avviene tramite la pompa integrata.
È possibile rinunciare all'utilizzo di un punto di scarico
- in ambito domestico, se il punto di scarico non viene utilizzato e, indipendentemente da ciò, è disponibile un impianto WC al di sopra del Livello di riflusso
- in caso di acque reflue contenenti oli minerali, se non si teme la fuoriuscita di Liquidi leggeri immagazzinati
- in caso di acque reflue contenenti grassi, se è possibile interrompere l'attività in cucina
In particolare, per gli impianti di sollevamento, se il flusso delle acque reflue non può essere interrotto, è necessario installare un impianto di sollevamento doppio con due pompe della stessa portata, in base al caso di applicazione secondo la norma DIN EN 12050-1 o DIN EN 12050-2. La seconda pompa raddoppia l'affidabilità di funzionamento.
