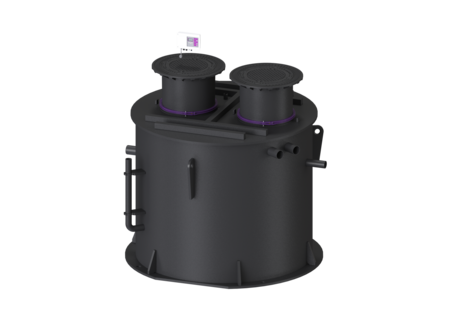

Degrassatore EasyClean ground
Multi, NS 4, Direct, 790-1200 mm, B, dx
KESSEL Degrassatore EasyClean ground, smaltimento Direct, dimensioni nominali 4,00, classe di carico B 125, profondità di installazione 790 - 1200 mm, tipo di smaltimento manuale con tubo flessibile di aspirazione, direzione di flusso a destra, Camera del tubo rinforzato a doppia parete, dispositivo di allarme con Sonda di livello
- Smaltimento pulito e a basso odore
- Punto di smaltimento definito
- Svuotamento completo del separatore
| Cod. Art. | 96004.120B-DR |
|---|---|
| GTIN (EAN) | 4026092098370 |
| Gruppo di prezzo | 60 |
Degrassatore EasyClean ground Multi, NS 4, Direct, 790-1200 mm, B, dx
L’impianto per l’installazione interrata è costituito da una combinazione di un impianto di separazione per le acque grasse, sedimentatore di fanghi, pozzetto di prelievo e stazione di pompaggio. Il serbatoio di tutti i componenti dell’impianto è realizzato in materiale plastico (PE) resistente nel tempo. L’accesso per la pulizia e la manutenzione dei singoli componenti dell’impianto è possibile attraverso due coperchi di ispezione. Per lo smaltimento manuale con odori ridotti è disponibile un bocchettone di smaltimento diretto. La stazione di pompaggio è dotata di due pompe ad immersione comprensive di blocco antiriflusso. Le pompe ad immersione vengono posate nel serbatoio per mezzo di apposite guide. Il comando delle pompe avviene tramite una sonda idrostatica. Il comando avviene tramite una centralina di facile utilizzo, che può essere integrata nel sistema di gestione dell’edificio per mezzo di un contatto a potenziale zero o, in via opzionale, può emettere messaggi di allarme e di disturbo collettivi tramite un’interfaccia GSM. Per la classe di carico D è necessario installare in loco una piastra di distribuzione del carico. I piani di rinforzo sono disponibili presso KESSEL. Garanzia di 20 anni sul materiale PE. Variante Direzione di flusso: a destra Sistema di pozzetto: Camera del tubo rinforzato a doppia parete Variante di smaltimento: Direct Sistema Schredder-Mix: no Dimensioni nominali (NS): 4,00 SonicControl: no Impianto di smaltimento: Collegamento per lo smaltimento Tipo di smaltimento: manuale con tubo flessibile di aspirazione Portata (DIN 19901): E2 Dimensioni Peso netto: 1070 kg Peso lordo: 1124 kg Resistenza all’acqua freatica dal fondo serbatoio: 2325 mm Profondità di posa: 790 - 1200 mm Lunghezza: 2160 mm Larghezza: 2505 mm Lunghezza imballaggio: 3400 mm Larghezza imballaggio: 2250 mm Altezza imballaggio: 2075 mm Serbatoio/corpo base Uscita in pressione (DN): 90 Uscita in pressione (DA): 90 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 830 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1125 mm Larghezza nominale (DA) della uscita: 110 mm Numero di uscite: 1 Larghezza nominale (DN) dell’uscita: 100 mm Larghezza nominale (DA) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 mm Numero di entrate: 1 Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Altezza della copertura: 95 mm Blocco: sbloccato Classe di carico: B 125 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Contenuto del separatore: 1000 l Spessore massimo dello strato di grasso: 110 mm Volume complessivo: 1400 l Contenuto del sedimentatore: 400 l Quantità di grassi accumulabile: 160 l Trasportatore Pompa: GTF 1400 Numero di pompe: 2 Peso, pompa: 12 kg Classe di protezione: I Classe di isolamento: H Cosφ – fattore di potenza: 0,8 Tipo di protezione della pompa: IP 68 Temperatura materiale (permanente) max.: 40 °C Portata max.: 31 m³/h Prevalenza max.: 10,5 m Numero di giri: 2900 U/min Potenza P1: 1,5 kW Potenza P2: 1,1 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 4G 1.5 mm² mm² Tipo di girante: Girante libera Lunghezza del cavo di alimentazione della pompa: 10 m Corrente nominale: 6,5 A Comando Centralina: Comfort Interruttore salvamotore: sì Dispositivo di allarme: Sonda di livello Strumento di rilevazione del livello: Sonda di livello Tipo di rilevazione del livello: idrostatico Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 400 V Contatto a potenziale zero: sì Interfaccia GSM: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Protezione necessaria (protezione di linea): C 16 A
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Centralina Comfort Duo, 230 V | 28746 | Mostra |
 | Guarnizione Anello a rulli, DN 125 | 680002 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Kit del clapet Anello a rulli, clapet, porta paletta | 680053 | Mostra |
 | Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra |
 | Chiave di estrazione per le piastre di copertura | 680278 | Mostra |
 | Guarnizione per la piastra di copertura serrata | 680323 | Mostra |
 | Rialzo d: 630 mm, a tenuta stagna | 680324 | Mostra |
 | Vano porta paletta impianti Duo, con 2 palette di chiusura | 680419 | Mostra |
 | Guarnizione per artiglio della pompa, 2,0 pollici | 680596 | Mostra |
 | Artiglio della pompa 2 pollici, con guarnizione | 680598 | Mostra |
 | Sonda idrostatica con morsetto speciale | 680600 | Mostra |
 | Tubo di protezione per la sonda idrostatica, intagliato | 680603 | Mostra |
 | Morsetto speciale sonda di livello e campana ad immersione | 680729 | Mostra |
 | Tubo di collegamento con fascette | 680783 | Mostra |
 | Guarnizione d: 630 mm, da 01/2015 | 860104 | Mostra |
 | Piastra di copertura Classe B, ghisa grigia, con guarnizione | 860119 | Mostra |
| Disegno CAD | |
|---|---|
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Centralina (schaltgeraet):
Comfort
- Impianto di smaltimento (entsorgungseinrichtung):
Collegamento per lo smaltimento
- Dimensioni nominali (NS) (nenngroesse): 4
- Classe di carico (belastungsklasse): B 125 (EN 124)
- Profondità di posa (einbautiefe): 790 mm
- Direzione di flusso (fliessrichtung): a destra
