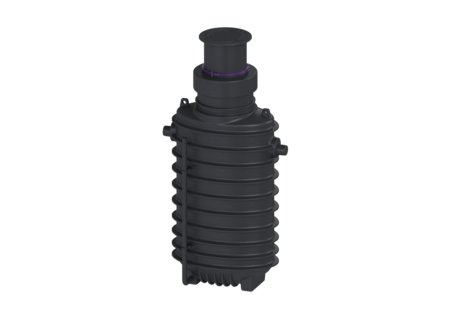

Degrassatore EasyClean ground
NS 10, Direct,1020-1720 mm,A/B, a destra


KESSEL Separato. grassi EasyClean ground, smaltimento Direct, dimensioni nominali 10,00, classe di carico B 125, installazione interrata, profondità di installazione 1020 - 1720 mm, tipo di smaltimento manuale, direzione di flusso a destra
- Smaltimento pulito e a basso odore
- Punto di smaltimento definito
- Svuotamento completo del separatore
Cod. Art. | 95100-170B-DR |
---|---|
GTIN (EAN) | 4026092100844 |
Gruppo di prezzo | 60 |
Degrassatore EasyClean ground NS 10, Direct,1020-1720 mm,A/B, a destra
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Per lo smaltimento manuale è disponibile un bocchettone di smaltimento diretto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE. Variante Indicazione sulla profondità di posa: Profondità di installazione al suolo senza gelo 1700 mm Direzione di flusso: a destra Variante di smaltimento: Direct Dimensioni nominali (NS): 10,00 Impianto di smaltimento: Tubo per lo smaltimento Tipo di smaltimento: manuale Portata (DIN 19901): E4 Caratteristiche generali Materiale: PE Norma: EN 1825, DIN 4040-100 Situazione di installazione: installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 375 kg Peso lordo: 380 kg Diametro: 648 mm Profondità di posa: 1020 - 1720 mm Lunghezza: 1870 mm Larghezza: 1150 mm Altezza: 2795 mm Lunghezza imballaggio: 3000 mm Larghezza imballaggio: 2900 mm Altezza imballaggio: 1240 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 2100 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 2170 mm Larghezza nominale (DN) dell’uscita: 150 mm Larghezza nominale (DA) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 mm Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Blocco: Lock & Lift Classe di carico: B 125 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Contenuto del separatore: 1100 l Spessore massimo dello strato di grasso: 385 mm Volume complessivo: 2100 l Contenuto del sedimentatore: 1000 l Quantità di grassi accumulabile: 400 l
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
![]() | Pozzetto di prelievo LW 1000, DN 150, classe B | 9151015B | Mostra |
![]() | Prolunga Sistema 400, H: 600 mm, accorciabile | 915402 | Mostra |
![]() | Pozzetto di prelievo Tipo Monaco, DN 150, classe B | 915762/120B-1000 | Mostra |
![]() | Pozzetto di prelievo DN 150, con Staufix, classe B | 915762/120B-SWA | Mostra |
![]() | Pozzetto di prelievo LW 400, DN 100/150, classe B | 915880B | Mostra |
![]() | Pozzetto di prelievo DN 150, classe B | 915882B | Mostra |
![]() | Diario d’esercizio per degrassatori | 917409 | Mostra |
![]() | Quadro elettrico per il montaggio non incassato | 917413 | Mostra |
![]() | Quadro elettrico per il montaggio incassato | 917414 | Mostra |
![]() | Kit di collegamento per gli impianti di separazi. interrati | 917421 | Mostra |
![]() | Pozzetto di smaltimento LW 400, separatori interrati, A/B | 917422B | Mostra |
![]() | Misuratore di spessore SonicControl, per degrassatori | 917821 | Mostra |
![]() | Passante per i cavi SonicControl Kit degrassatore interrato | 917823 | Mostra |
![]() | Kit prolunga per cavi 10m, per SonicControl degrassatore | 917871 | Mostra |
![]() | Kit prolunga per cavi 20m, per SonicControl degrassatore | 917872 | Mostra |
![]() | Kit prolunga per cavi 30m, per SonicControl degrassatore | 917873 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
![]() | Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra |
![]() | Chiave di estrazione per le piastre di copertura | 680278 | Mostra |
![]() | Guarnizione per la piastra di copertura serrata | 680323 | Mostra |
![]() | Rialzo d: 630 mm, a tenuta stagna | 680324 | Mostra |
![]() | Piastra di copertura LW 600 Lock&Lift, classe B, imp. di separazione | 681102 | Mostra |
![]() | Guarnizione d: 630 mm, da 01/2015 | 860104 | Mostra |
![]() | Attrezzo per aprire le piastre in ghisa | 917112 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Materiale (material):
PE
- Impianto di smaltimento (entsorgungseinrichtung):
Tubo per lo smaltimento
- Situazione di installazione (einbausituation):
installazione interrata
- Dimensioni nominali (NS) (nenngroesse): 10
- Classe di carico (belastungsklasse): B 125 (EN 124)
- Profondità di posa (einbautiefe): 1.020 mm
