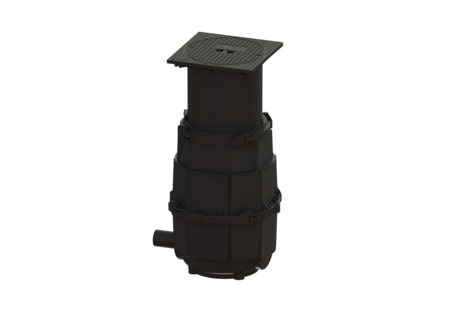

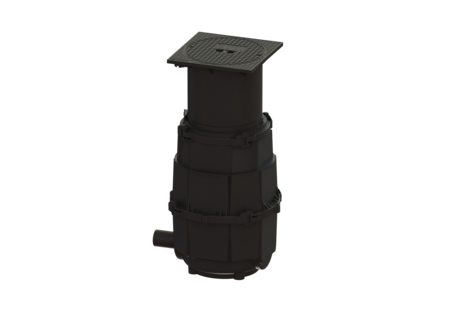

Sistema di pozzetto ID 400
Pozzetto di smaltimento LW 400 per il collegamento dello smaltimento diretto, composto da sistema di pozzetto LW 400, piastra di copertura, collegamento flangiato DN 65, PN 10 (collare e flangia) per i tubi di aspirazione con giunto Storz B R 2 1/2” per l’autospurgo. Adatta ai separatori di grassi da NS 1 a NS 20. Modulo del pozzetto completamente montato.
Cod. Art. | 917422B |
---|---|
GTIN (EAN) | 4026092071274 |
Gruppo di prezzo | 60 |
Pozzetto di smaltimento LW 400 per il collegamento dello smaltimento diretto, composto da sistema di pozzetto LW 400, piastra di copertura, collegamento flangiato DN 65, PN 10 (collare e flangia) per i tubi di aspirazione con giunto Storz B R 2 1/2” per l’autospurgo. Adatta ai separatori di grassi da NS 1 a NS 20. Modulo del pozzetto completamente montato. Caratteristiche generali Colore: nero Materiale: Materiale plastico In dotazione: Raccordo Storz B R 2 1/2” per l’autospurgo Dimensioni Peso netto: 19 kg Peso lordo: 24 kg Resistenza all’acqua freatica dal fondo serbatoio: 500 mm Diametro interno (DI): 400 mm Profondità di innesto min.: 50 mm Profondità di posa: 0 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 750 mm Lunghezza imballaggio: 700 mm Caratteristiche di copertura Classe di carico: B 125 (EN 124)
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Guarnizione O-ring per la piastra di copertura | 680058 | Mostra | |
Anello di fissaggio per il sistema di pozzetto LW 400 | 680314 | Mostra | |
Guarnizione per il sistema di pozzetto LW 400 | 680315 | Mostra | |
Piastra di copertura cl. B, guarnizione per condotto del tubo | 680553 | Mostra | |
Rialzo con anello di fissaggio cl. A/B | 850120 | Mostra |
Disegno CAD |
---|
- Materiale (material): Materiale plastico
