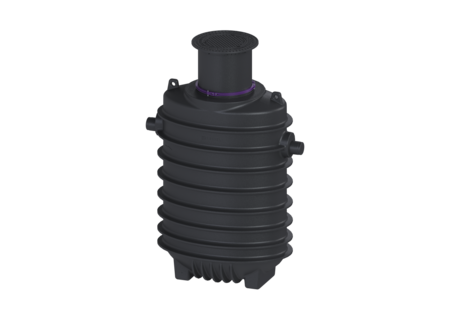

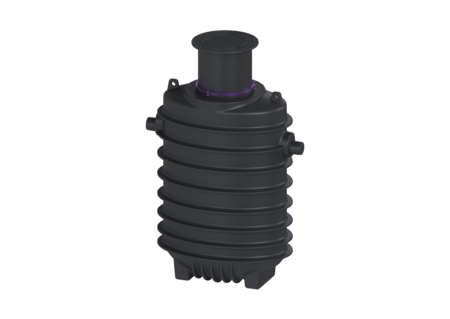

Separato. grassi EasyClean ground
NS 7, Standard, 715-1215 mm, Classe A/B
KESSEL Separato. grassi EasyClean ground, smaltimento Standard, dimensioni nominali 7,00, classe di carico B 125, installazione interrata, profondità di installazione 715 - 1215 mm, tipo di smaltimento manuale con tubo flessibile di aspirazione, chiusura Lock & Lift
- Rialzo telescopico con piastra di copertura tenuta antiodore in diverse classi di carico
- Resistente all’acqua freatica
- Funzionamento a bassa manutenzione
Cod. Art. | 95070-120B |
---|---|
GTIN (EAN) | 4026092100349 |
Gruppo di prezzo | 60 |
Separato. grassi EasyClean ground NS 7, Standard, 715-1215 mm, Classe A/B
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Lo smaltimento manuale avviene con il serbatoio aperto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE. Variante Indicazione sulla profondità di posa: Installazione interrata, profondità antigelo 1200 mm Variante di smaltimento: Standard Sistema Schredder-Mix: no Cestello di raccolta fanghi: no Dimensioni nominali (NS): 7,00 SonicControl: no Dispositivo di riempimento a norma DIN 1988: no Tipo di smaltimento: manuale con tubo flessibile di aspirazione Portata (DIN 19901): E4 Caratteristiche generali Materiale: PE Norma: EN 1825, DIN 4040-100 Situazione di installazione: installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 305 kg Peso lordo: 310 kg Profondità di posa: 715 - 1215 mm Tipo di regolazione in altezza: rialzo telescopico, inclinabile di 5 gradi Lunghezza: 1870 mm Larghezza: 1090 mm Altezza: 2375 mm Lunghezza imballaggio: 3000 mm Larghezza imballaggio: 2900 mm Altezza imballaggio: 1240 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 1635 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1705 mm Larghezza nominale (DA) della uscita: 160 mm Larghezza nominale (DN) dell’uscita: 150 mm Larghezza nominale (DA) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 mm Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Blocco: Lock & Lift Classe di carico: B 125 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Contenuto del separatore: 930 l Spessore massimo dello strato di grasso: 270 mm Volume complessivo: 1630 l Contenuto del sedimentatore: 700 l Quantità di grassi accumulabile: 280 l Comando Centralina: no
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Pozzetto di prelievo LW 1000, DN 150, classe B | 9151015B | Mostra | |
Prolunga Sistema 400, H: 600 mm, accorciabile | 915402 | Mostra | |
Pozzetto di prelievo Tipo Monaco, DN 150, classe B | 915762/120B-1000 | Mostra | |
Pozzetto di prelievo DN 150, con Staufix, classe B | 915762/120B-SWA | Mostra | |
Pozzetto di prelievo LW 400, DN 100/150, classe B | 915880B | Mostra | |
Pozzetto di prelievo DN 150, classe B | 915882B | Mostra | |
Diario d’esercizio per separatori di grassi | 917409 | Mostra | |
Quadro elettrico per il montaggio non incassato | 917413 | Mostra | |
Quadro elettrico per il montaggio incassato | 917414 | Mostra | |
Smaltimento diretto Collegamento di smaltimento a destra | 917419.00 | Mostra | |
Smaltimento diretto Collegamento di smaltimento a sinistra | 917419.50 | Mostra | |
Smaltimento diretto LW400,Collegame. di smaltimento a destra | 917420.00 | Mostra | |
Kit di collegamento per gli impianti di separazi. interrati | 917421 | Mostra | |
Pozzetto di smaltimento LW 400, separatori interrati, A/B | 917422B | Mostra | |
Misuratore di spessore SonicControl, per separatori di grassi | 917821 | Mostra | |
Passante per i cavi SonicControl Kit separatore di grassi interrato | 917823 | Mostra | |
Kit prolunga per cavi 10m, per SonicControl separat. di grassi | 917871 | Mostra | |
Kit prolunga per cavi 20m, per SonicControl separat. di grassi | 917872 | Mostra | |
Kit prolunga per cavi 30m, per SonicControl separat. di grassi | 917873 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra | |
Chiave di estrazione per le piastre di copertura | 680278 | Mostra | |
Guarnizione per la piastra di copertura serrata | 680323 | Mostra | |
Rialzo d: 630 mm, a tenuta stagna | 680324 | Mostra | |
Piastra di copertura LW 600 Lock&Lift, classe B, imp. di separazione | 681102 | Mostra | |
Guarnizione d: 630 mm, da 01/2015 | 860104 | Mostra | |
Attrezzo per aprire le piastre in ghisa | 917112 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Materiale (material): PE
- Situazione di installazione (einbausituation): installazione interrata
- Dimensioni nominali (NS) (nenngroesse): 7
- Classe di carico (belastungsklasse): B 125 (EN 124)
- Profondità di posa (einbautiefe): 715 mm
